R&S
UPP
5.54 Exportieren
Bedienhandbuch 1411.1055.31 ─ 09

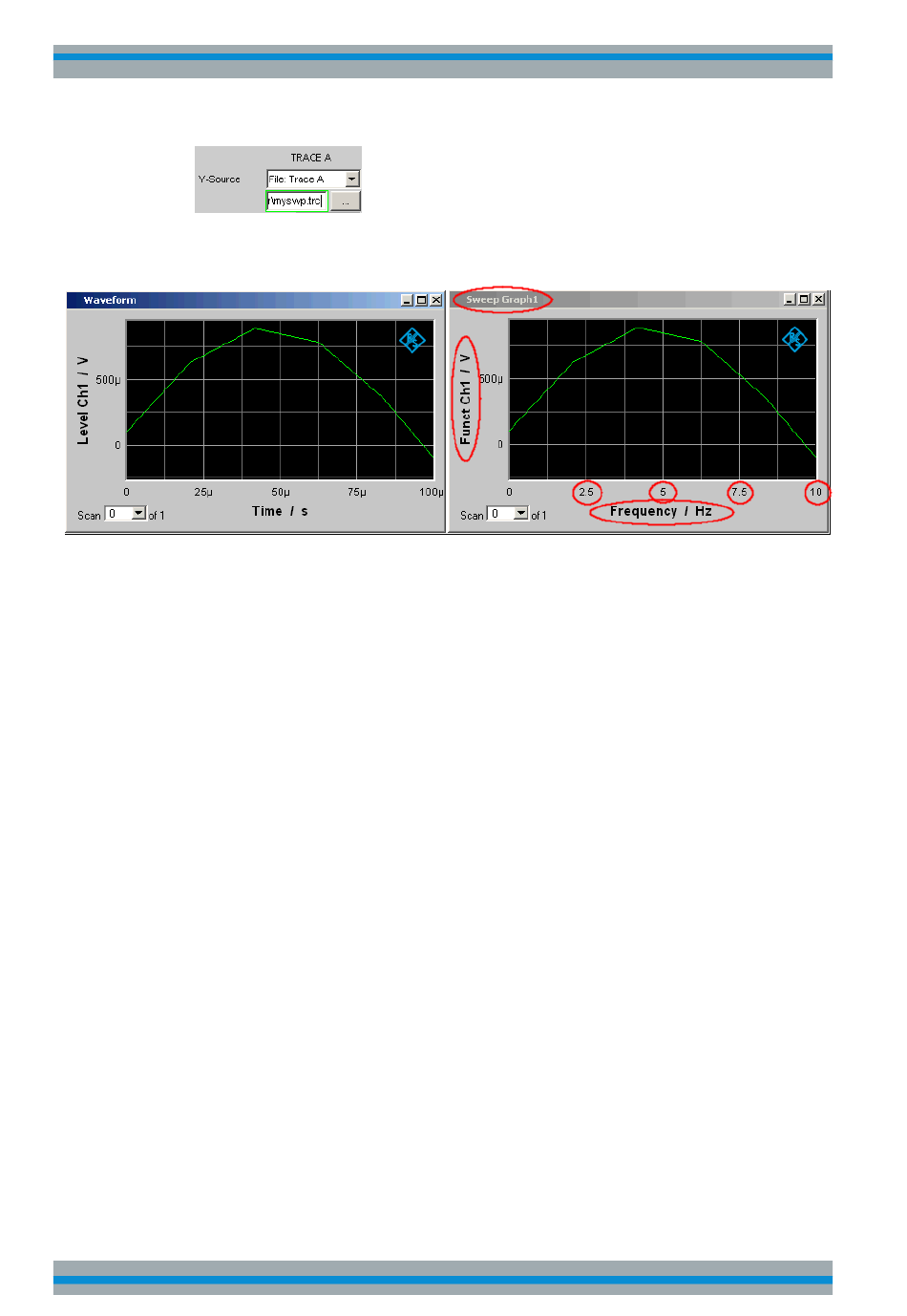

muss ein zur Waveform identischer Kurvenverlauf, jedoch mit gänzlich anderer X-
Achse zu sehen sein.
Der häufigste Fall für die Notwendigkeit einer Exportierung von Trace-Dateien, Equali-
zation-Dateien, Sweeplisten und Grenzwert-Dateien dürfte wohl die Weiterverarbeitung
in Microsoft Excel sein.
In dem folgenden Beispiel ist die Vorgehensweise grob erklärt. Sie ist eher für den
geübten Benutzer gedacht. Eine Punkt-für-Punkt-Beschreibung würde den Rahmen
dieser Beschreibung sprengen.
Umstellung der Sprachoption:
Voraussetzung ist, dass auf dem R&S UPP Microsoft Excel installiert ist, oder dass ein
PC vorhanden ist, auf dem Excel bereits installiert ist.
Wenn mit einem PC gearbeitet wird, muss die zu exportierende Trace-Datei z.B. mit-
tels Stick auf diesen PC kopiert werden.
Dazu muss der PC, sollte dies nicht schon der Fall sein, auf die englische Sprachop-
tion umgestellt werden.
Für den R&S UPP ist dies i.d.R. nicht notwendig, da der R&S UPP mit der Sprachop-
tion English (United Kingdom) ausgeliefert wird.
Sollte eine Änderung der Sprachoption notwendig sein, so ist wie folgt vorzugehen:
Über die Bedienreihenfolge:
Start, Settings, Control Panel, das Fenster für Regional and Language Options öffnen
und die Sprachoption English (United Kingdom) einstellen.
Allice Messtechnik GmbH
Gerätefunktionen
Exportieren
646
