R&S
UPP
4.8.4.4
4.8.4.5
Bedienhandbuch 1411.1055.31 ─ 09

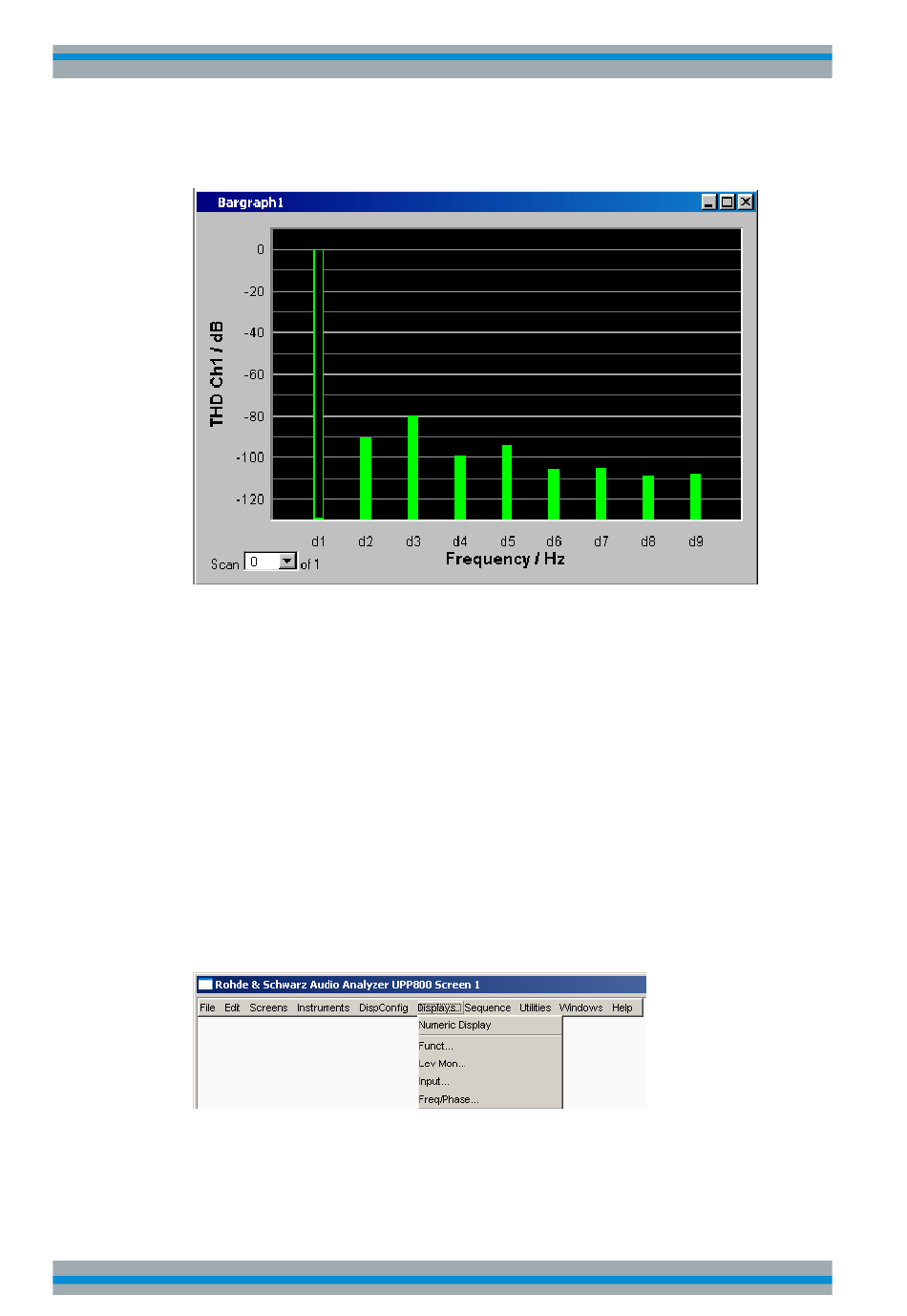

Bargraph
Ist im Panel "Analyzer Function" eine der Funktionen "THD", "Mod Dist" oder "DFD"
gewählt, so kann das Funktions-Messergebnis in seine Frequenzkomponenten zerlegt
in einer Balkenanzeige dargestellt werden. Die einzelnen Verzerrungsprodukte werden
hierbei über einer Frequenz-Achse aufgezeichnet. Die Struktur der Verzerrungspro-
dukte (2., 3., 4., ... Harmonische, DFD 2. bzw. 3.Ordnung, etc.) wird somit auf einen
Blick erkennbar. Die Balkengrafik kann ein- oder zweikanalig dargestellt werden, auch
hier können die Ergebnisse gespeichert werden bzw. gespeicherte Ergebnisse in die
Grafik eingetragen werden.
Die Bargraph-Anzeige ist zweimal verfügbar, somit können beispielsweise THD-Werte
an zwei unterschiedlichen Messpunkten oder die Messwerte der beiden Eingangska-
näle in zwei getrennten Grafiken angezeigt werden.
Grafikfenster öffnen
Die Grafikfenster können über die Menüleiste geöffnet werden, sie sind unter dem But-
ton "Displays" zu finden.
Abhängig von der Kanalzahl des gewählten Analysator-Instruments ändern sich
Schriftzüge und Menüstruktur für "Display" Function-, Lev Mon-, Input-, Frequency-
und Phasen-Messergebnisse.
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
160
