R&S
UPP
5.11 Analogen Analyzer konfigurieren

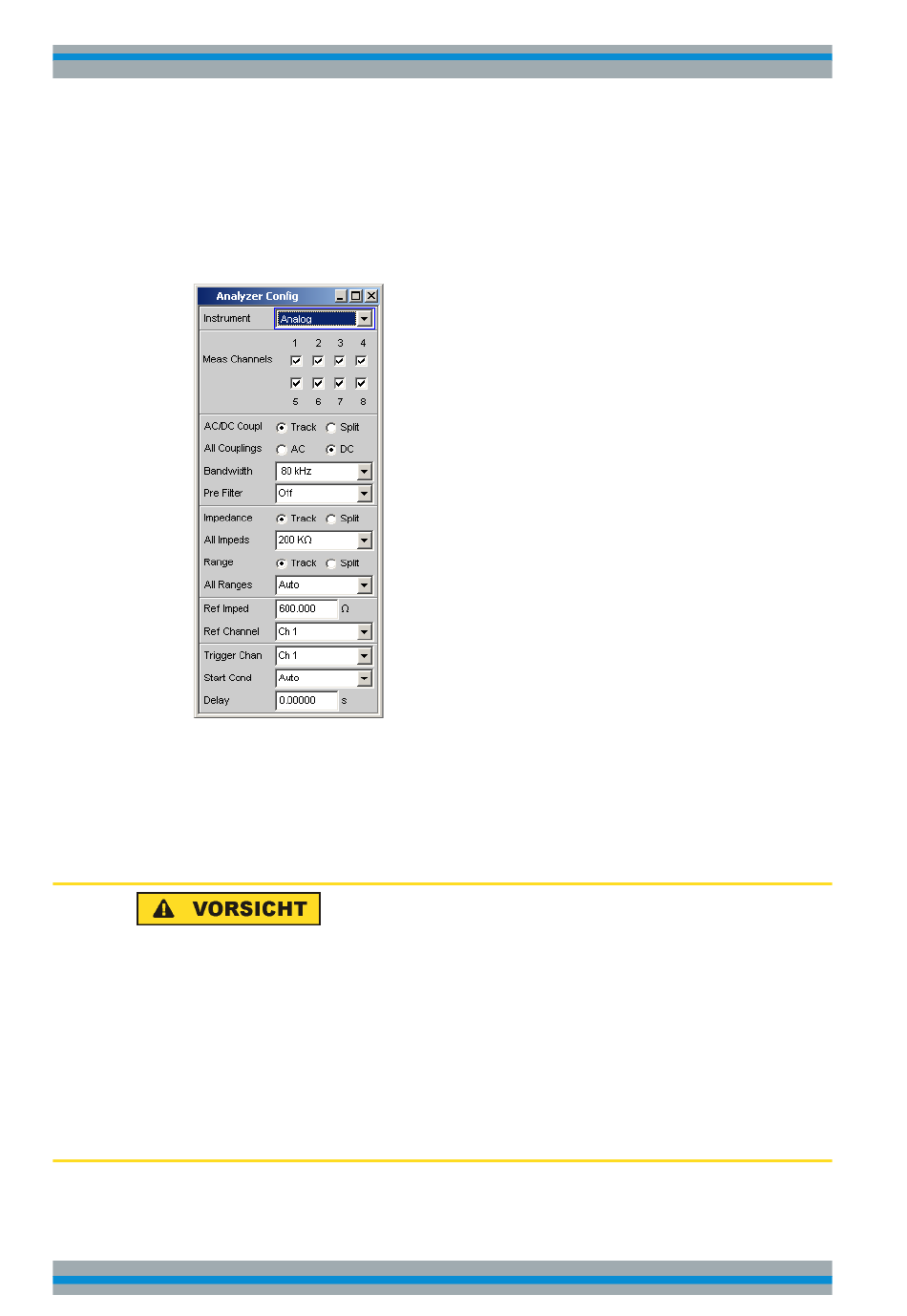

5.11.1 Analyzer Configuration Panel
Bedienhandbuch 1411.1055.31 ─ 09
Das Config-Panel ermöglicht die Einstellungen für die analogen und den digitalen Ana-
lyzer. Im Nachfolgenden werden die Konfigurationsmöglichkeiten für den analogen
Analyzer beschrieben. Beim erstmaligen Aufruf des Analyzer sind alle Kanäle aktiviert
und alle Bereiche stehen auf Autorange, um beim Anlegen eines beliebigen Eingangs-
signals eine Übersteuerung zu vermeiden. Die nichtaktiven Kanäle sind aus Sicher-
heitsgründen auf den unempfindlichsten Messbereich gestellt (50 V).
Gefahr eines Stromschlags
Das Gerät entspricht der Messkategorie I; die Eingangsspannung an den Buchsen der
analogen Analysatoren darf 50 V (effektiv, Sinus) bzw. 70 V (Spitzenwert) nicht über-
schreiten.
Das Gerät darf nicht in den Messkategorien II, III und IV verwendet werden.
Erläuterung:
Messstromkreise entsprechend Punkt 6.7.4 EN61010-1:
Die Messkategorie I ist für Messungen an Stromkreisen, die nicht mit dem Starkstrom-
netz verbunden sind, vorgesehen.
Allice Messtechnik GmbH
Gerätefunktionen
Analogen Analyzer konfigurieren
315
