Bedienhandbuch 1411.1055.31 ─ 09
Der Wert muss immer kleiner als der Top-Wert sein.
Negative Werte oder der Wert 0.0000 sind bei Spacing = Log nicht zugelassen.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
Fernsteuerbefehl:
DISPlay:SWEep<n2>:A:BOTTom
DISPlay:SWEep<n2>:B:BOTTom

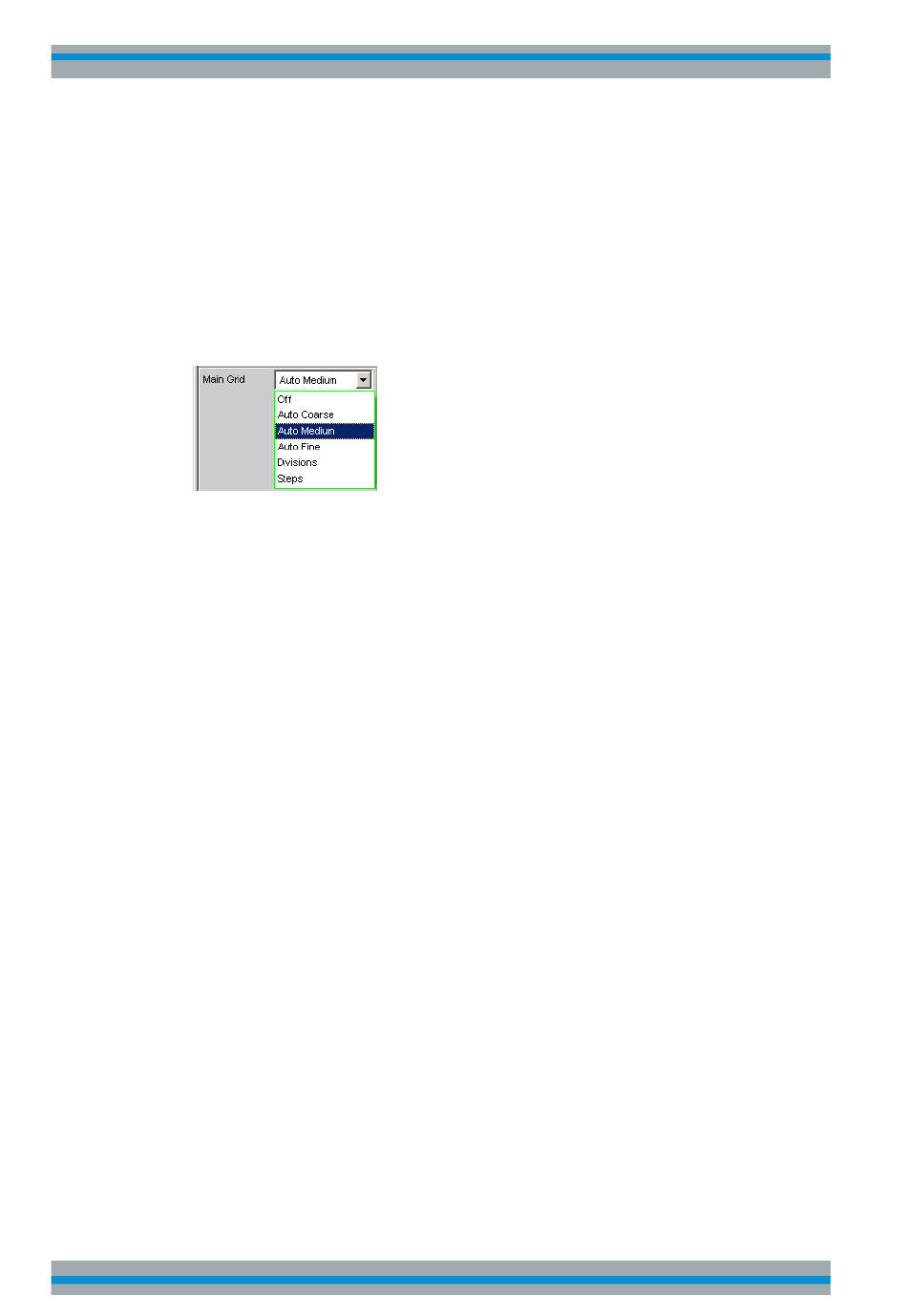

Main Grid
Unterteilung der grafischen Darstellung durch horizontale Hauptgitternetzlinien.
Verfügbar in den Grafik-Subsystemen
Sweep, FFT, Waveform, Bargraph
"Off"
Die grafische Darstellung erfolgt ohne Hauptgitternetzlinien.
"On"
Bei Einstellung Spacing = Log:
Dekadische Unterteilung einer logarithmisch unterteilten Y-Achse
durch Hauptgitternetzlinien.
"Auto Coarse, Auto Medium, Auto Fine"
Nur wählbar bei Einstellung Spacing = Lin:
Grobe, mittlere oder feine Unterteilung einer Linear unterteilten Y-
Achse durch Hauptgitternetzlinien. Abhängig von den Skalenendwer-
ten erscheinen ein oder zwei, 3 oder 4, 8 oder 9 Hauptgitternetzlinien.
Bei Verkleinerung des Grafikfensters können Hauptgitternetzlinien
entfallen.
"Divisions"
Nur wählbar bei Einstellung Spacing = Lin:
Vorgegebene Unterteilung einer Linear unterteilten Y-Achsedurch
Hauptgitternetzlinien.
Die gewünschte Anzahl von Unterteilungen wird in der nachfolgenden
Einstellzeile eingestellt.
Beim Verkleinern des Grafikfensters entfallen diese Hauptgitternetzli-
nien nicht!
"Steps"
Nur wählbar bei Einstellung Spacing = Lin:
Vorgegebene Unterteilung einer Linear unterteilten Y-Achse in einer
festen Schrittweite.
Die Schrittweite wird in der nachfolgenden Einstellzeile eingestellt.
Beim Verkleinern des Grafikfensters entfallen diese Hauptgitternetzli-
nien nicht!
Division
Bei Einstellung Spacing = Lin:
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
auf Seite 804
auf Seite 804
Gerätefunktionen
551
