R&S
UPP
5.7 Equalization
Bedienhandbuch 1411.1055.31 ─ 09

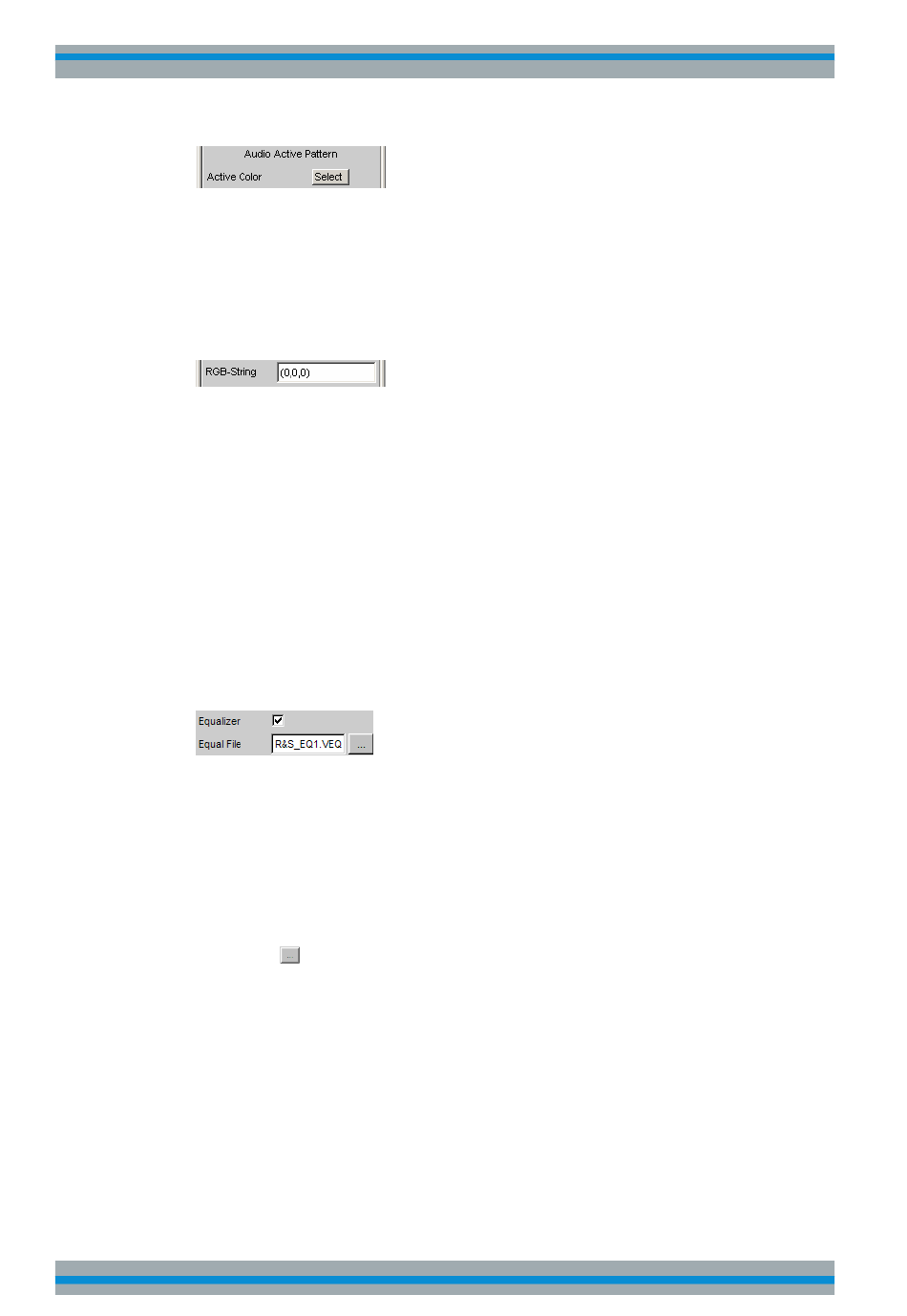

Die Farbe kann mittels Farbauswahl-Dialogbox konfiguriert werden. In der folgenden
Einstellzeile werden die Farben stets als Dezimaläquivalent von 12 Bit breiten Zahlen-
werten dargestellt. Bei einer geringeren Farbtiefe im Auswahlfeld "Color Depth" wer-
den die entsprechenden LSBs nicht übertragen, sondern zu 0 gesetzt.
RGB-String
Farbe, welche ausgegeben wird, wenn Audiodaten ausgegeben werden.
Die Farbauswahl aus der obigen Farbauswahl-Dialogbox wird als RGB-String abgebil-
det und kann hier ggf. verändert werden. Abgebildet wird jeweils das Dezimaläquiva-
lent von 12 Bit breiten Zahlenwerten. Bei einer geringeren Farbtiefe im Auswahlfeld
"Color Depth" werden die entsprechenden LSBs nicht übertragen, sondern zu 0
gesetzt.
Mithilfe einer Tabelle, die Frequenzpunkte und zugehörige Verstärkungsfaktoren ent-
hält, kann dem Generator ein vordefinierter Frequenzgang gegeben werden. Die ein-
gestellte Amplitude des Generators wird abhängig von der Frequenz automatisch ent-
sprechend der Tabelle verändert.
Equalizer
Aktivieren/deaktivieren der Entzerrung.
Fernsteuerbefehl:
SOURce:VOLTage:EQUalize
Equal File
Auswahl der Tabelle.
Der Button
öffnet einen Browser, mit dem die Entzerrerdatei ausgewählt werden
kann.
Diese Tabelle muss in einem bestimmten Format in einer Datei (siehe Beispiel
RS_EXAM.VEQ im Verzeichnis d:/upv/user) abgelegt sein, die im Generator Func-
tion Panel in der Einstellzeile Equalization geladen werden kann.
Die Datei kann auch aus einer gemessenen oder von Datei geladenen Kurve erzeugt
werden, indem der Trace im Display Config Panel als Equalization List abgespeichert
wird.
Allice Messtechnik GmbH
auf Seite 717
Gerätefunktionen
Equalization
290
