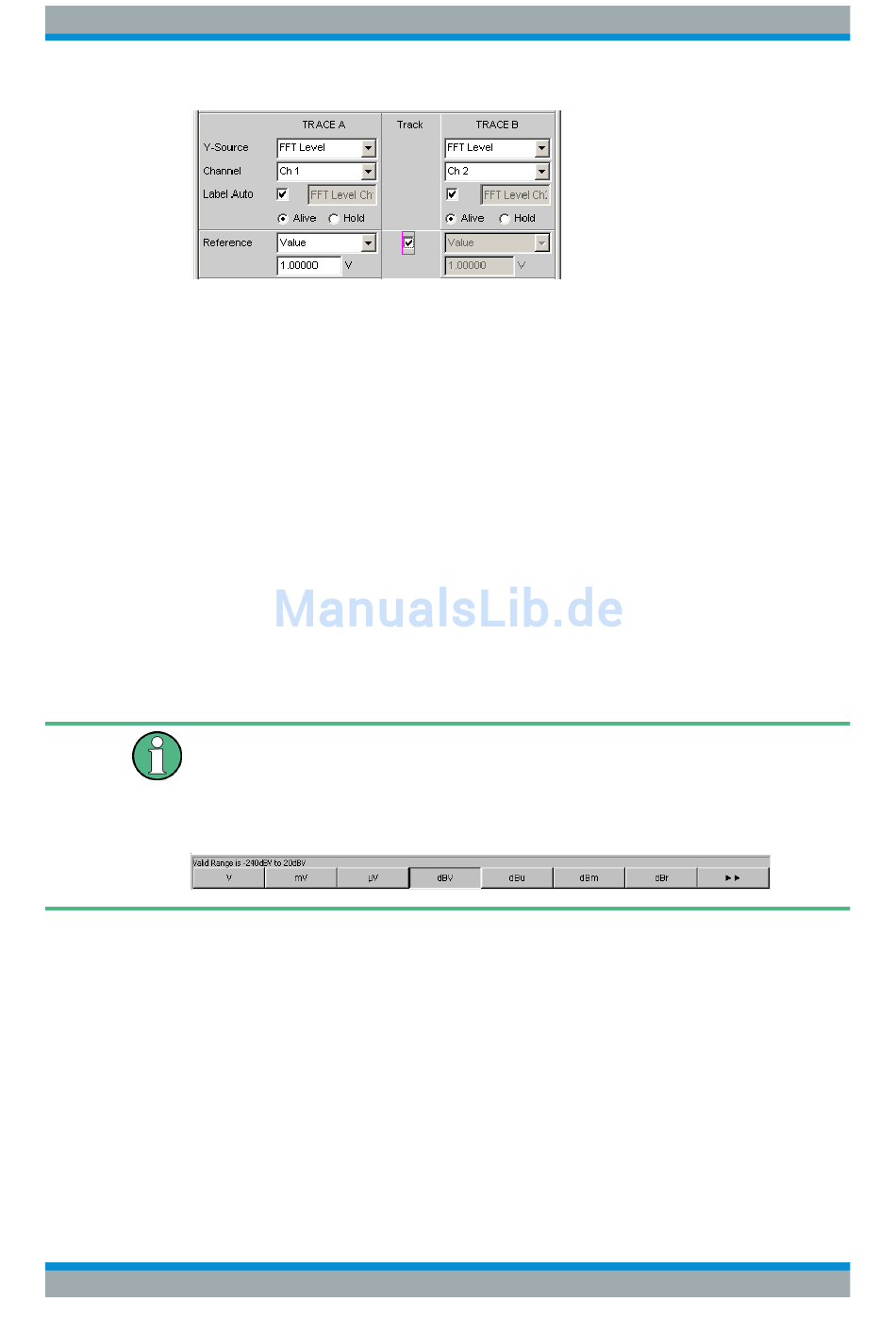

Wird die entsprechende Track-Box aktiviert, so gelten alle Einstellungen innerhalb der
Funktionsgruppe für beide Spalten. Alle Felder mit übernommenen Einstellungen in
der rechten Spalte werden als Anzeigefelder dargestellt. Sie sind grau schattiert und
können nicht bedient werden, solange die Track-Funktion aktiviert ist. Ändert sich eine
Einstellung im zugrunde liegenden Einstellfeld in der linken Spalte, so wird diese Ände-
rung auch im Anzeigefeld der rechten Spalte angezeigt.

3.3.8 Eingabehilfen

Am unteren Rand des Bildschirms, über der Softkey-Leiste, werden Informationen zu
den möglichen Eingaben gegeben. Sowohl die in der Softkey-Leiste angebotenen Ein-
heiten, als auch die in der Zeile "Valid Range" angegebenen Grenzen beziehen sich
immer auf die markierte Einstellzeile. Der zulässige Wertebereich wird dabei in der
gerade gewählten Einheit angegeben.
Eingaben außerhalb des angegebenen Wertebereichs werden nicht angenommen, es
ertönt ein Warnton und die Eingabe wird auf den entsprechenden Minimal- bzw. Maxi-
malwert abgeändert.
Die angegebenen Bereiche für Werteingaben berücksichtigen dabei stets den aktuel-
len Zustand des Geräts. Sie sind also nicht konstant, sondern von bereits an anderer
Stelle getätigten Voreinstellungen abhängig.
Hier ein Beispiel für die Eingabe der Generatorausgangsspannung, über den Button
>> können weitere Einheiten gewählt werden:

3.3.9 Messfunktionen und Darstellung der Messergebnisse

Der Audio-Analysator bietet verschiedene Arten von Messwertfenstern für die Ergeb-
nisse der vielfältigen Messfunktionen an. Die Messergebnisse können als digitale Zah-
lenwerte, in analogen Balkenanzeigen, in Messwertgrafiken oder in Messwert-Listen
angezeigt werden. Dem Anwender steht es frei, eine beliebige Anzahl von Messwert-
fenstern auf dem Bildschirm zu öffnen.
●
Was (welche Messfunktion) und wie (welches Messverfahren) gemessen wird,
wird im Panel "Analyzer Function" vorgegeben.
