Bedienhandbuch 1411.1055.31 ─ 09

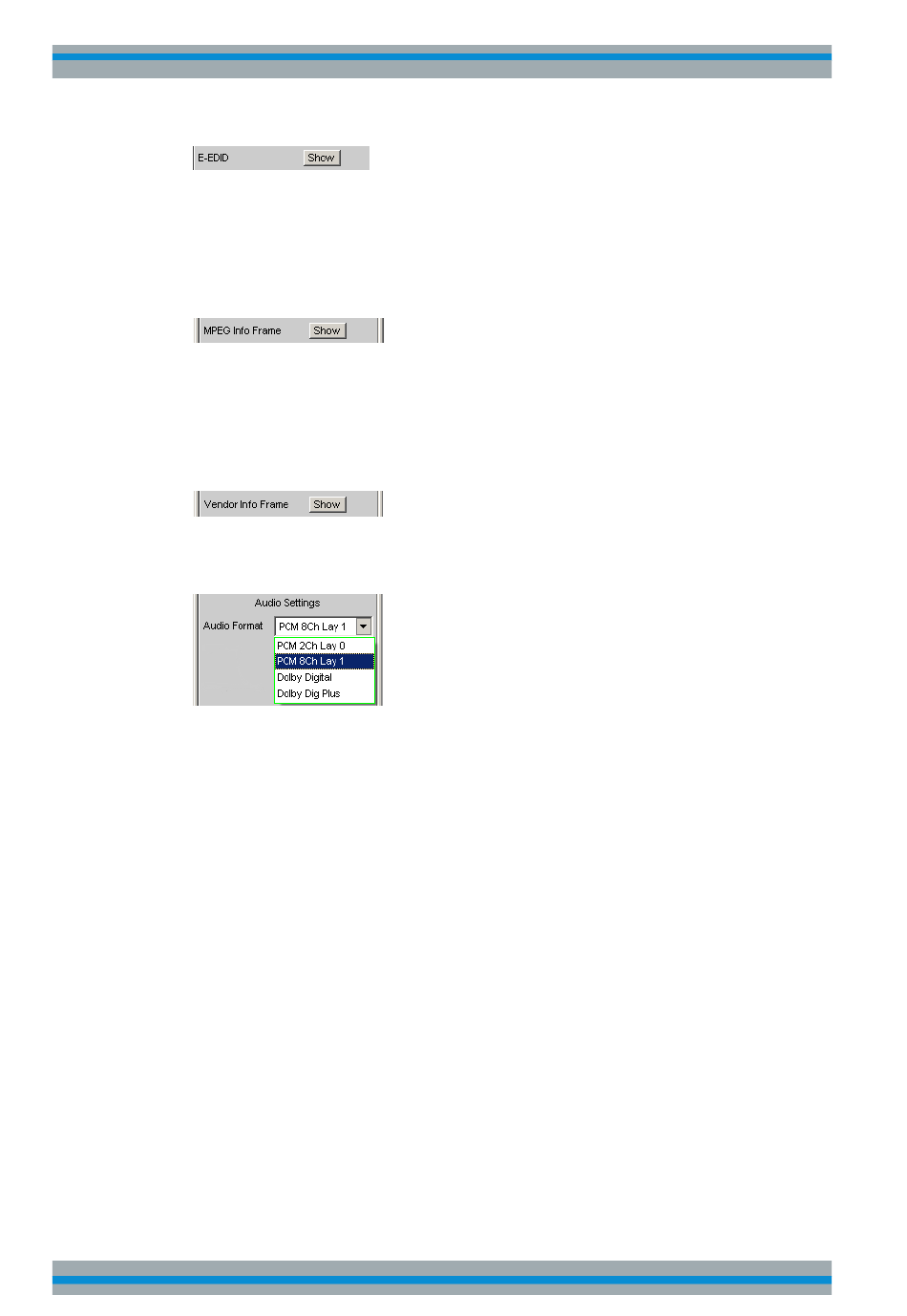

MPEG Info Frame
Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen).
Öffnet eine Dialogbox, in welcher der aktuell eingestellte MPEG Info Frame des Gene-
rators dargestellt wird. Die Datenstruktur dieses Info Frames wird im Standard
CEA-861 spezifiziert.
Vendor Info Frame
Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen).
Öffnet eine Dialogbox, in welcher der aktuell eingestellte Vendor Specific Info Frame
des Generators dargestellt wird. Die Datenstruktur dieses Info Frames wird im Stan-
dard CEA-861 spezifiziert.
Audio Format
Auswahl des im HDMI-Generator generierten Audioformates.
Die Dolby-Formate sind nur mit der Option R&S UPP-K41 (Dolby-Dekodierung) ver-
fügbar .
Hinweis: Für alle kodierten Audio Formate werden in der Generatorfunktion "Play" alle
Einstellzeilen ausgeblendet, die Pegelmanipulationen am Datenstrom bewirken könn-
ten, da Pegelmanipulationen an kodierten Formaten zur Zerstörung des Inhaltes füh-
ren würden.
"PCM 2ChLay
PCM-Stereosignal. Die darunterliegende Einstellzeile "Channel"
0"
erlaubt die Konfiguration von zwei Kanälen.
"PCM 8Ch Lay
8-Kanal-PCM-Daten. Die darunterliegende Einstellzeile "Channel"
bietet zusätzlich zu den Zweikanaleinstellungen auch den Auswahl-
1"
punkt "Multi" an, der die freie Konfiguration von bis zu 8 Kanälen
erlaubt.
"Dolby Digital"
Abspielen einer Dolby Digital Audiodatei. Die verfügbaren Generator-
funktionen werden auf die Auswahl "Play" beschränkt.
"Dolby Dig
Abspielen einer Dolby Digital Plus Audiodatei. Die verfügbaren Gene-
Plus"
ratorfunktionen werden auf die Auswahl "Play" beschränkt.
Fernsteuerbefehl:
SOURce:HDMI:AUDio:FORMat
Allice Messtechnik GmbH
HDMI-Generator konfigurieren
auf Seite 713
