R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"aktiviert"
Obere Grenzwertprüfung eingeschaltet.
Mit der nachfolgenden Einstellzeile wird ein oberer Grenzwert in der
Einheit eingegeben, die in der Einstellzeile Unit gewählten wurde.
Für das Messergebnis kann ein oberer Grenzwert definiert werden.
Jeder Messwert wird mit diesem Grenzwert verglichen.
Bei einer relativen Einheit wird der zugehörige Referenzwert (einige
Einstellzeilen oberhalb) übernommen.

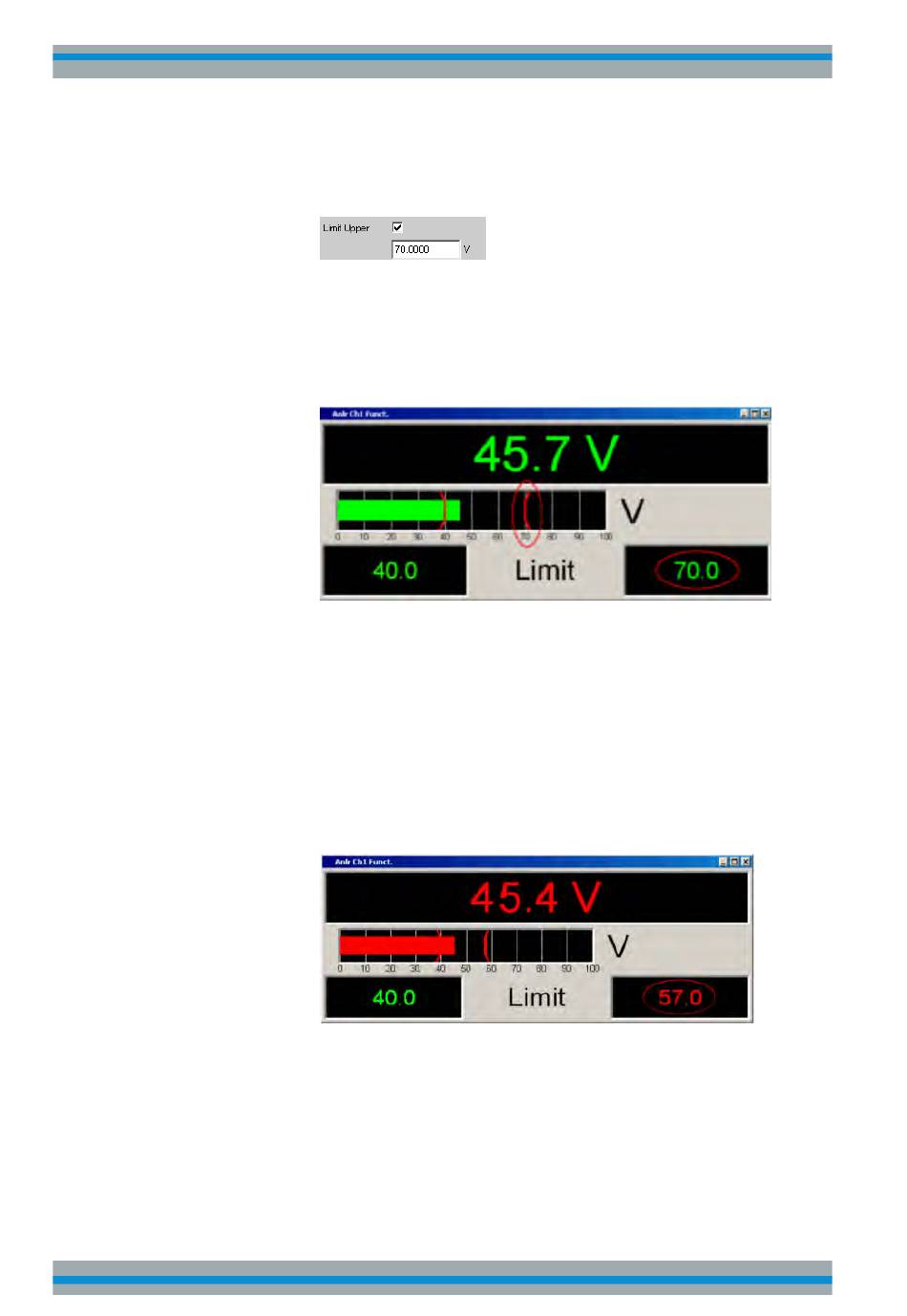

Der obere Grenzwert wird als Wert (rechts unten) und als rote Grenz-
wert-Markierungen in der Balkenanzeige dargestellt.
Sowie eine Grenzwertüberschreitung vorliegt, wechseln Messergeb-
nis und Balkenanzeige von grün nach rot, liegt keine Grenzwertüber-
schreitung mehr vor, erscheinen Messergebnis und Balkenanzeige
wieder grün.
Auch im Numerischen Anzeigefeld kennzeichnet ein roter Messwert
eine aktuelle Grenzwertverletzung:
Um die Messergebnisanzeige bezüglich einer Grenzwertverletzung
nicht unablässig über einen längeren Zeitraum beobachten zu müs-
sen, bewirkt eine einmalige Überschreitung des oberen Grenzwertes
nach START, dass der obere Grenzwert dauerhaft rot dargestellt wird
und somit optisch eine Grenzwertüberschreitung festhält.
START oder eine neue Eingabe des Grenzwertes setzt diese Halte-
funktion zurück.
Im Numerischen Anzeigefeld ist diese Haltefunktion nicht erkenntlich!
Allice Messtechnik GmbH
Gerätefunktionen
Kombi-Anzeige
613
