R&S
UPP
4.7.11 Anzeigefelder
Bedienhandbuch 1411.1055.31 ─ 09
Das Texteingabefeld schließen mit:
●
ENTER, der neu eingegebene Text wird übernommen
●
ESC, der alte Text bleibt erhalten.

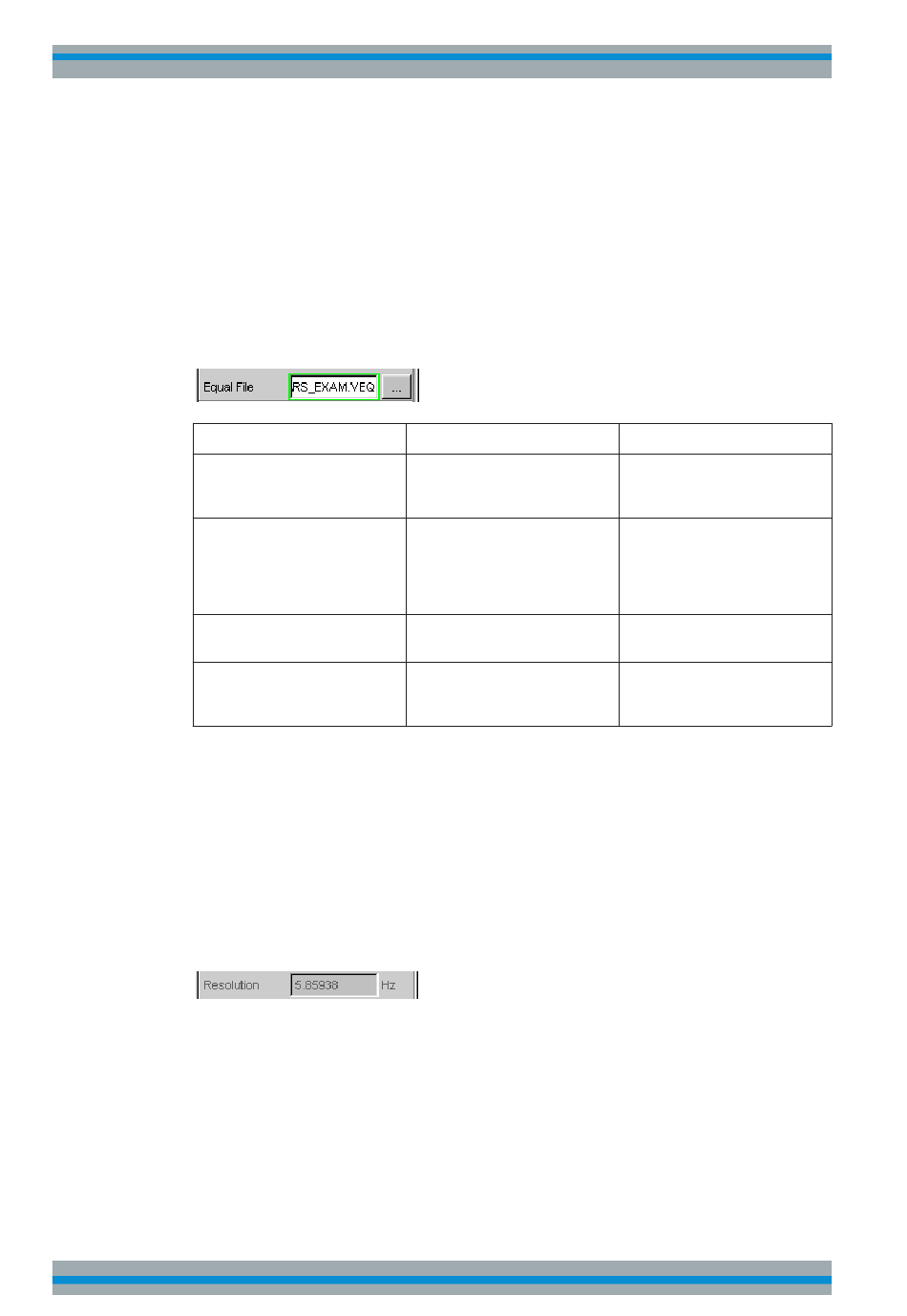

Immer dann, wenn auf dem R&S UPP gespeicherte Dateien aufgerufen werden sollen,
z.B. um gespeicherte Kurvenzüge in eine Grafik zu laden, oder spezielle Funktionen
aus Dateien übernommen werden sollen etc., erscheint ebenfalls ein Texteingabefeld.
Hier kann entweder der Dateinamen eingetippt oder durch Betätigen des Buttons •••
das Dateiverzeichnis aufgerufen werden, um dort das gewünschte File auszuwählen.
Details siehe
Kapitel 4.15,
Funktion
Text neu eingeben
Einzelne Zeichen ändern
Zeicheneingabe abschließen
Texteingabe verlassen, ohne ein-
gegebene Zeichen zu überneh-
men
Mitunter ist es für den Bediener sehr hilfreich, zusätzliche Informationen zu seinen Ein-
stellungen zu bekommen. Beispielsweise wirkt sich die Wahl der FFT-Größe direkt auf
die Frequenzauflösung im dargestellten Spektrum aus. In solchen Fällen werden
Anzeigefelder innerhalb der Panels verwendet. Diese Zeilen werden grau schattiert
dargestellt und können nicht bedient werden. Sie enthalten stets gültige Werte, zeigen
also immer im Hintergrund aktive Einstellungen an und werden aktualisiert, sobald sich
eine Einstellung im zugrunde liegenden Einstellfeld ändert.
In einigen Fällen kommt es vor, dass abhängig von zuvor gewählten Einstellungen
bestimmte Funktionalitäten nicht mehr bedient werden können – das Eingabefeld wird
dann zum Anzeigefeld und, wie oben beschrieben, grau hinterlegt dargestellt.
Beispiel: Werden Messergebnisse in V dargestellt, kann für die Balkenanzeige wahl-
weise eine lineare oder logarithmische Unterteilung gewählt werden. Für Messergeb-
nisse in logarithmischen Einheiten macht nur noch eine linear unterteilte Balkenan-
zeige Sinn, deshalb wird das Eingabefeld unbedienbar und zwangsweise mit der Ein-
stellung "Lin" dargestellt.
"Dateiverwaltung",
auf Seite 189.
PC-Tastatur
Texteingabefeld markieren und
neuen Text direkt über die Tasta-
tur eingeben.
Texteingabefeld markieren, mit
den Cursortasten den Cursor
positionieren und das neue Zei-
chen direkt über die Tastatur ein-
geben.
Eingabe mit der Enter-Taste
abschließen.
ESC-Taste drücken.
Allice Messtechnik GmbH
Manuelle Bedienung
Einstellungen in den Panels
Maus
---
---
---
In ein anderes Eingabefeld kli-
cken.
144
