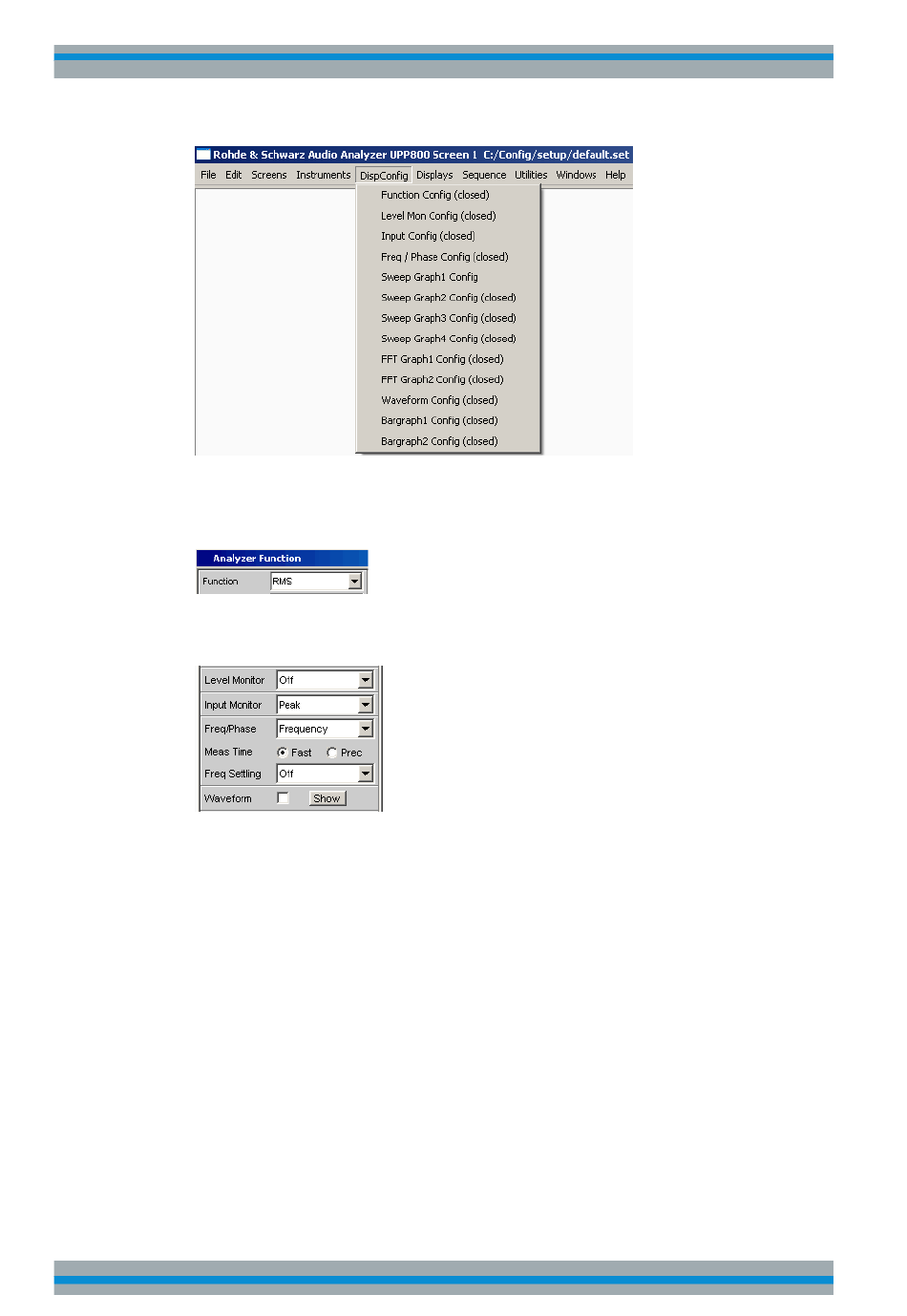

Es können verschiedene Display-Konfigurationspanels gleichzeitig gewählt werden,
einige davon in zwei oder vier Fenstern. Z.B. können die Messdatensätze der Analy-
zer-Messfunktion RMS
sowie die Messdatensätze der Zusatzmessfunktionen Level Monitor, Input Monitor,
Freq/Phase-Measurement und Waveform
gleichzeitig dargestellt werden.
"Sweep" in 4 Fenstern
Im Menü bezeichnet mit "Sweep Graph1 Config" ... "Sweep Graph4 Config".
Das Panel bietet die Konfiguration für die Darstellung von Messergebnissen einer
Messreihe (Sweep) als Diagramm im karthesischen Koordinatensytem an. Es kön-
nen grundsätzlich zwei abhängige Werte als TRACE A und TRACE B über einer
unabhängigen X-Achse dargestellt werden.
"FFT-Graph" in zwei Fenstern
Im Menü bezeichnet mit "FFT Graph1 Config" und "FFT Graph2 Config".
Das Panel bietet die Konfiguration für die Darstellung eines Frequenz-Spektrums
an, wenn im Analysator-Panel die Messfunktion FFT oder die Messfunktion RMS,
RMS Selective, S/N, THD, THD & SINAD, Mod Dist und DFD "mit Post-FFT"
gewählt ist.
"Waveform" in einem Fenster
Im Menü bezeichnet mit "Waveform Config".
