R&S
UPP
5.8 Protokoll Generator
5.8.1 Übergeordnete Einstellungen
Bedienhandbuch 1411.1055.31 ─ 09
Es stehen verschiedene Einstellmöglichkeiten zur Verfügung, die bei
auf Seite 571 erklärt werden.
Fernsteuerbefehl:
MMEMory:LOAD:OEQualize
Die Option R&S UPP-B2 (Digitale Audioschnittstellen) in Verbindung mit der
Option R&S UPP-K21 (Digital-Audio-Protokoll) ermöglicht mit dem Generatorinstru-
ment "Digital Audio" die Erzeugung und Analyse der Channel Status-Daten im Daten-
strom der Digitalen Audio-Schnittstelle gemäß der Norm IEC 60958-3 für den Consu-
mer-Mode und IEC 60958-4 bzw AES3 für den Professional-Mode.
Die Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) in Verbindung
mit der Option R&S UPP-K21 (Digital-Audio-Protokoll) ermöglicht mit dem Genera-
torinstrument "Digital Audio" die Erzeugung und Analyse der Channel Status-Daten im
Datenstrom der Digitalen Audio-Schnittstelle gemäß der Norm IEC 60958-3 für den
Consumer-Mode und IEC 60958-4 bzw AES3 für den Professional-Mode. Zusätzlich
ermöglicht die Option B4 mit dem Generatorinstrument "HDMI" die Erzeugung und
Analyse der Channel Status-Daten gemäß der Norm IEC 60958-3 nur für den Consu-
mer-Mode. Bei HDMI werden die audiorelevanten Daten in die Channel Status Bytes 0
bis 4 des HDMI-Stream Header eingebettet.
Hier werden alle Einstellmöglichkeiten des Protokoll-Generators beschrieben, wie sie
in Verbindung mit dem Generatorinstrument "Digital Audio" auftreten können. Für das
Generatorinstrument "HDMI" werden die Einstellmöglichkeiten auf den Consu-
mer-Mode eingeschränkt.

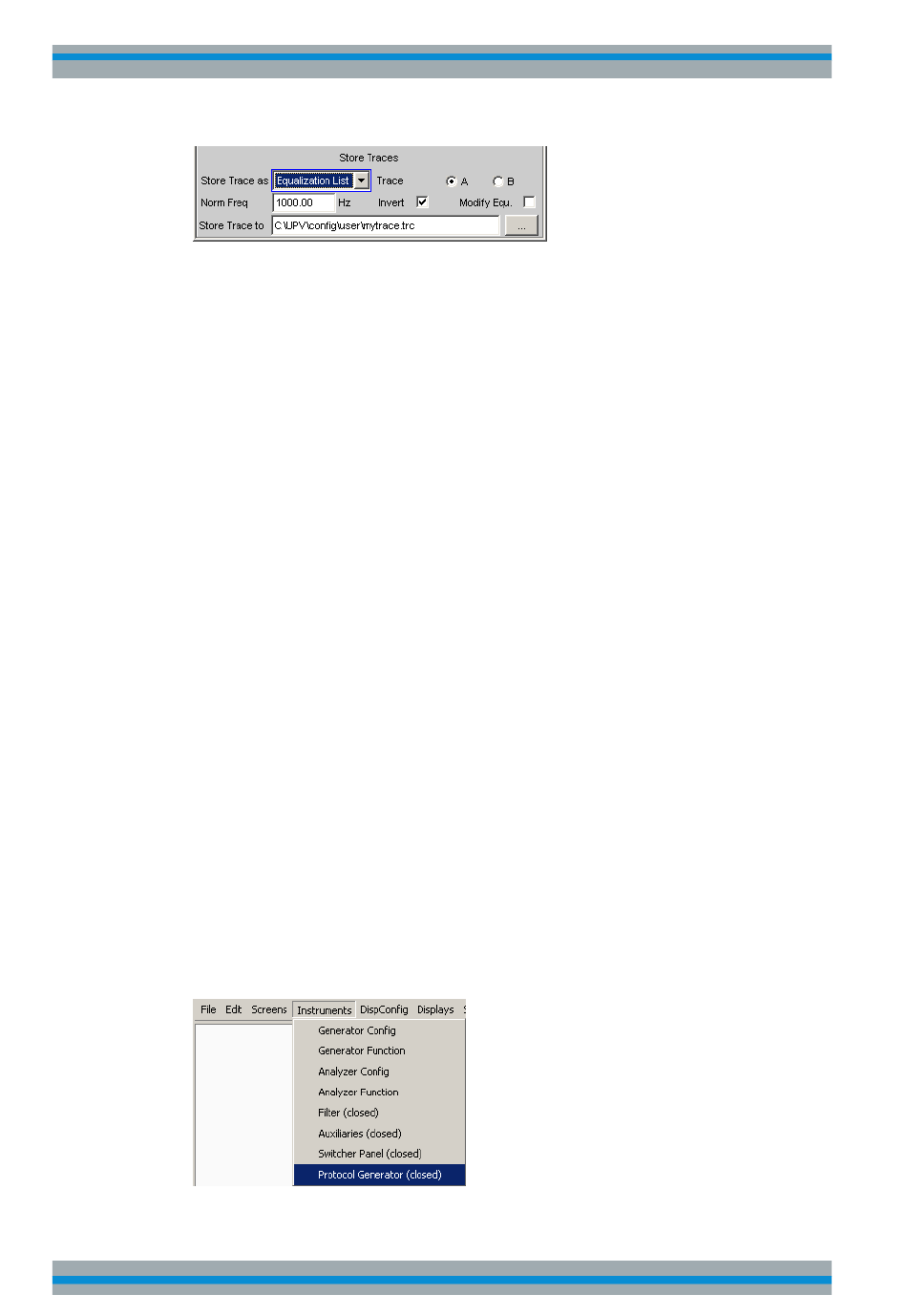

Das Panel zur Bedienung des Digital Audio Protokoll-Generators öffnet sich über die
Menüzeile
Allice Messtechnik GmbH
auf Seite 715
Gerätefunktionen
Protokoll Generator
"Store Trace as "
291
