R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

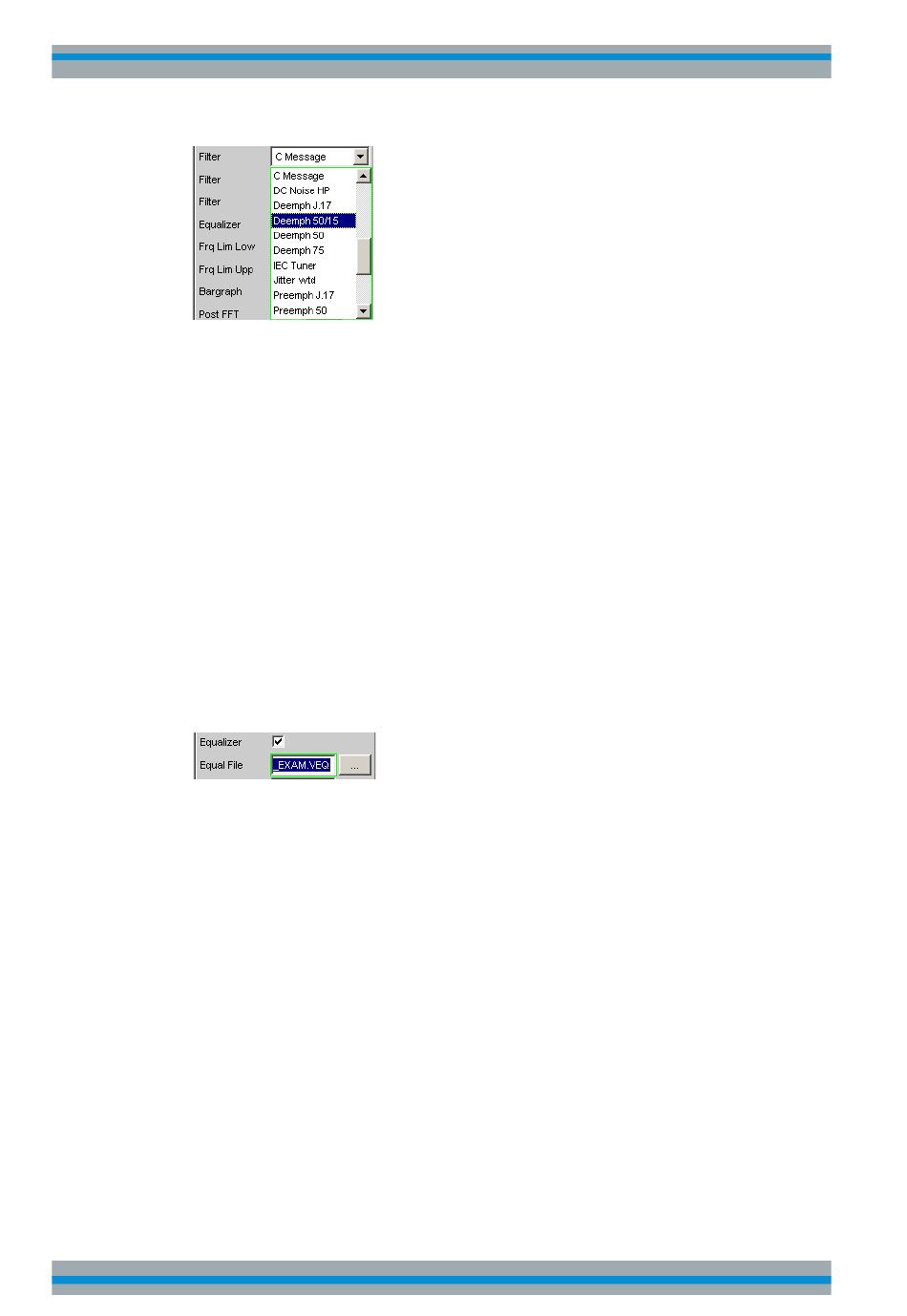

Für den R&S UPP werden nur zwei Filter angeboten.
Die frei definierten Filter werden im Filter-Panel (siehe
Filter",
auf Seite 483) als Filter 01 bis 09 konfiguriert und können dann (auch mehr-
fach) im Analysator verwendet werden.
Nähere Informationen zu den wählbaren Bewertungsfiltern, siehe
tungsfilter",
auf Seite 491.
Hinweis: Unabhängig von den hier gewählten Digitalfiltern kann ein weiteres Ein-
gangsfilter (Pre Filter) im Messzweig eingeschleift werden. Außerdem kann die ana-
loge Bandbreite mit der Einstellzeile Bandwidth eingeschränkt werden, was einer
zusätzlichen Tiefpass-Filterung entspricht.
Fernsteuerbefehl:
SENSe<n1>:FILTer<n2>
Beschreibung der Filter und deren Einstellparameter siehe
Tabelle",
auf Seite 483.
Equalizer
Aktivierung / Deaktivierung einer Entzerrer-Tabelle für die FFT-Bins.
Damit kann beispielsweise der Frequenzgang einer Übertragungsstrecke entzerrt und
somit der Messpunkt auf einen anderen Referenzpunkt transformiert werden.
Bei eingeschalteter Entzerrung werden die errechneten FFT-Bins mit einem frequen-
zabhängigen Faktor multipliziert, bevor sie zur Berechnung der N-tel-Oktavbänder ver-
wendet und zur Anzeige gebracht werden.
Der Faktor wird durch Interpolation zwischen den beiden benachbarten Frequenz-
Stützstellen der Entzerrer-Tabelle ermittelt.
Die Entzerrung des FFT-Spektrums ist eine interessante Alternative zur Filterung des
Eingangssignals, da die Entzerrerdatei einfach aus dem zu entzerrenden Frequenz-
gang erzeugt werden kann und nicht als Köffizienten- oder Pol-/Nullstellen-Datei vorlie-
gen muss.
Anwendung:
Bei akustischen Messungen (z.B. mit Mobiltelephonen) an Künstlichen Ohren vom
Type 3.2 oder höher ist die Kompensation der Transfer-Funktion ERP (ear reference
point) zu DRP (drum reference point) möglich. Die Messung der Schallwellen durch
das am Trommelfell angebrachte Mikrophon kann so auf den geforderten Messpunkt
(an der Ohrmuschel) bezogen werden.
auf Seite 788
Allice Messtechnik GmbH
Gerätefunktionen
Frequenzbandanalyse
Kapitel 5.38, "Frei definierbare
Kapitel 5.39, "Bewer-
Kapitel 5.37.4, "Filter-
420
