5.46.3 Einstellzeilen des Bedienpanels
5.46.4 Softkeymenü
5.47 Kombi-Anzeige
Bedienhandbuch 1411.1055.31 ─ 09

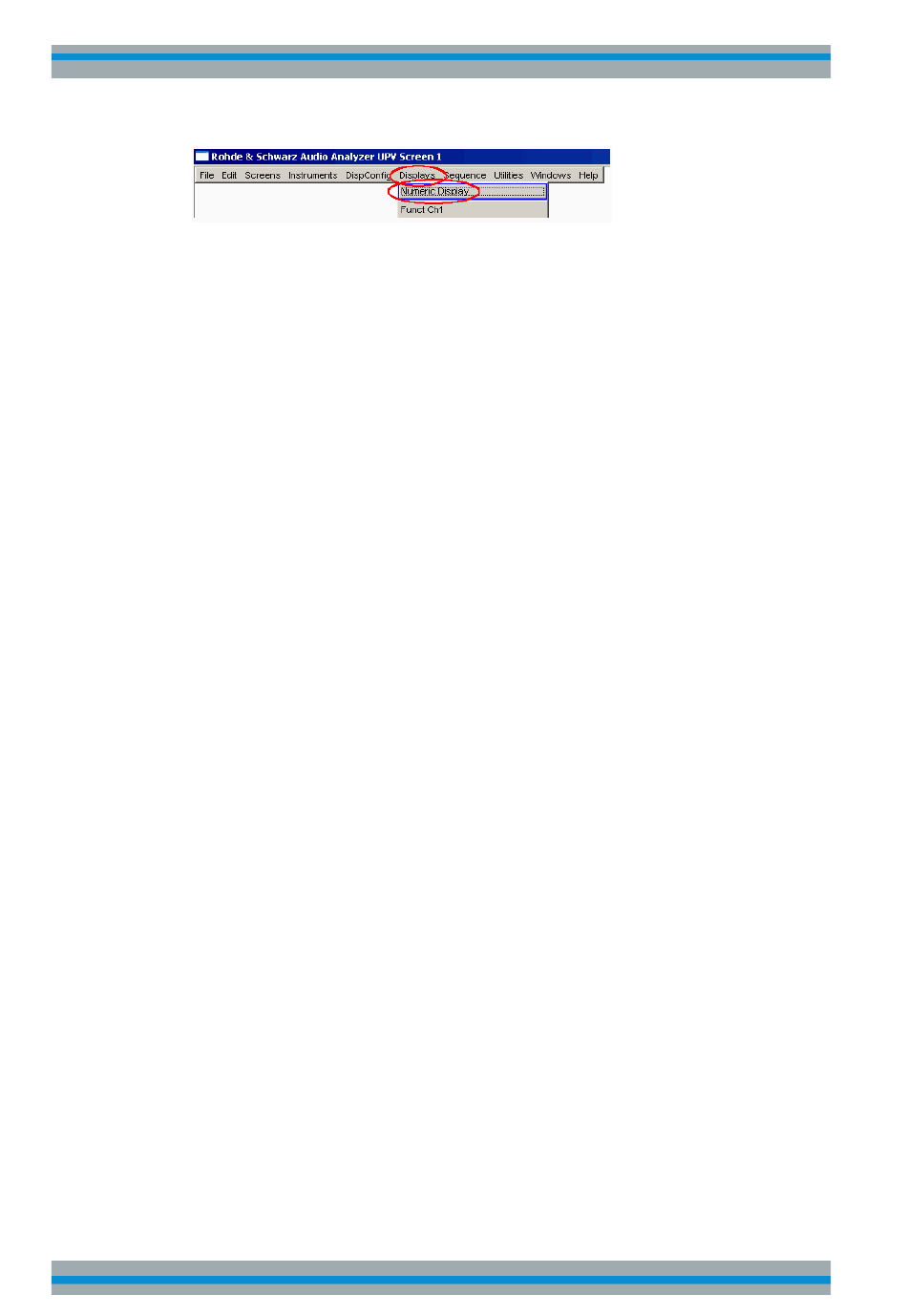

Das Numerische Anzeigefeld hat kein eigenes Bedienpanel, es wirken sich aber eine
Reihe von Einstellungen aus den Messergebniskonfigurations-Panels der Kombi-
Anzeigen auf die Darstellung der Messergebnisse aus:
Unit
Unit Auto
Resolution
Engineering
Reference
Limit Lower
Limit Upper
Genauere Informationen siehe
Das Numerische Anzeigefeld hat kein eigenes Softkeymenü, es wirken sich aber die
Softkeyfunktionen der Kombi-Anzeigen auf die Darstellung der Messergebnisse aus.
Genauere Informationen siehe
Häufig ist die reine Messergebnisanzeige im Numerischen Anzeigefeld nicht aussage-
kräftig genug. Analoge Balkenanzeigen, die Überwachung von Grenzwerten oder die
Speicherung von Maximal- und Minimalwerten sind immer wieder notwendige, zusätzli-
che Aufgaben.
Hier kommt die Kombianzeige zur Anwendung. Jede einzelne Messwertanzeige des
numerischen Anzeigefeldes kann mit ihr durch zusätzliche Informationen ergänzt wer-
den.
Durch die freie Auswahl und die freie Skalierbarkeit können so besonders wichtige
oder kritische Ergebnisse überwacht werden und dabei auch bei größerem Betrach-
tungsabstand zum Bildschirm des R&S UPP verfolgt werden.
Allice Messtechnik GmbH
Kapitel 5.47,
"Kombi-Anzeige",
Kapitel 5.47,
"Kombi-Anzeige",
Gerätefunktionen
Kombi-Anzeige
auf Seite 596).
auf Seite 596).
596
