R&S
UPP
5.15 Messungen starten
Bedienhandbuch 1411.1055.31 ─ 09

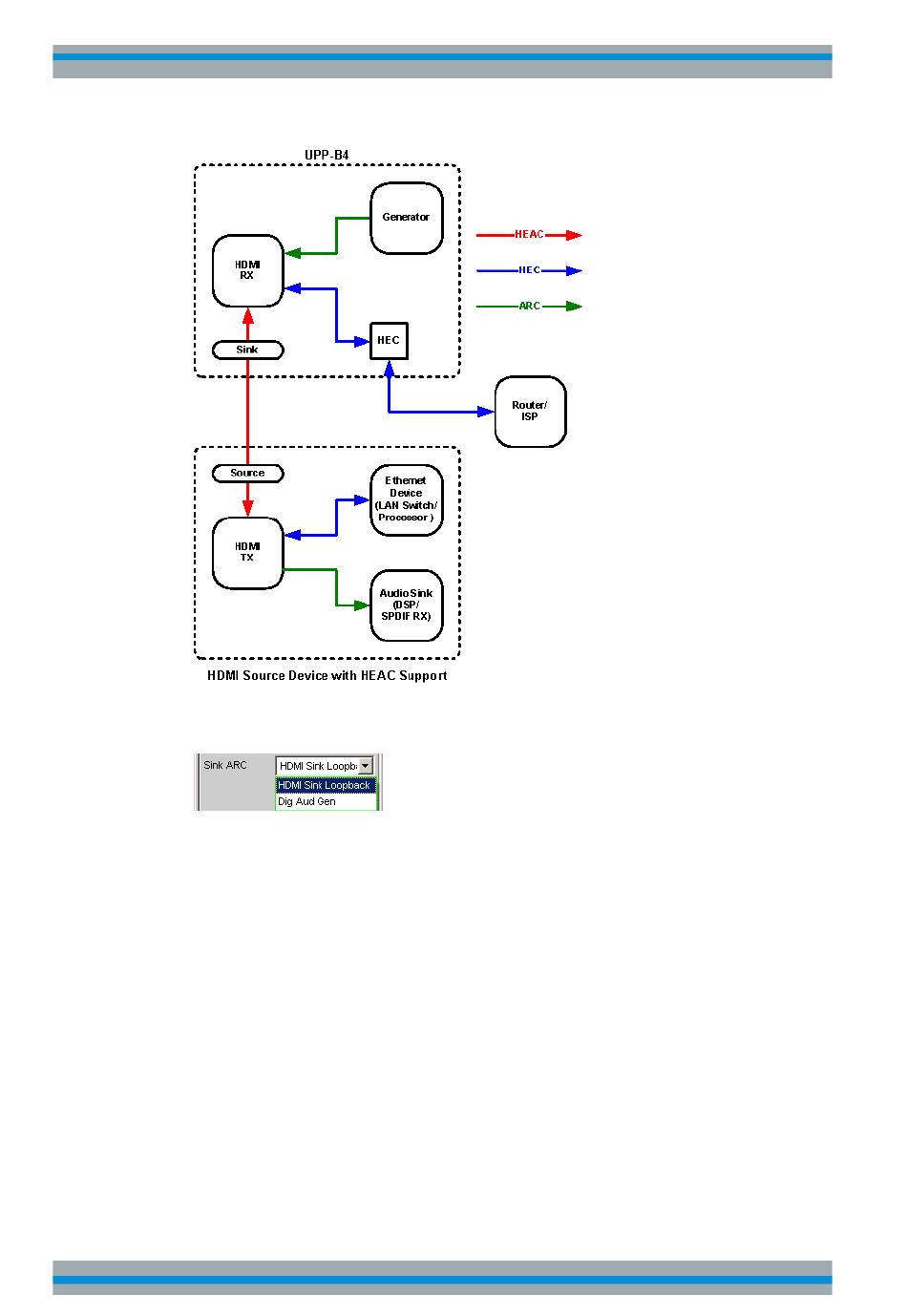

DIe Einstellungen für "Sink ARC" werden im Config Panel für das Generatorinstrument
"Digital Audio" vorgenommen, siehe
Als Signalquelle für den Audio Return Channel kann hierbei entweder das eingespeiste
Audiosignal direkt durchgeschleift oder aber das intern erzeugte Signal des Digital
Audio Generators gewählt werden.
Zum Testen der Ethernet-Funktionalität eines Messobjektes steht dem Benutzer die
HEC (Sink) RJ45 Buchse zur Verfügung.
Das Starten – und Stoppen – von Messungen geschieht in der Handbedienung über
die Tasten CTRL+F5 (Start), CTRL+F6 (Single) oder CTRL+F7 (Stop/Cont) der exter-
nen Tastatur oder über die Buttons "Start", "Single" und "Stop/Cont" der Tool Bar.
Allice Messtechnik GmbH
"Sink ARC"
auf Seite 219.
Gerätefunktionen
Messungen starten
349
