R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
aktuellen X- und Y-Werte angezeigt. Zur Kennzeichnung wichtiger Messpunkte
dienen Marker. Die Bedienung der Cursor und Marker erfolgt ausschließlich über
die Softkeyleiste; die hierfür benötigten Softkeys werden am unteren Bildschirm-
rand eingeblendet, sobald das Grafikfenster den Fokus hat.

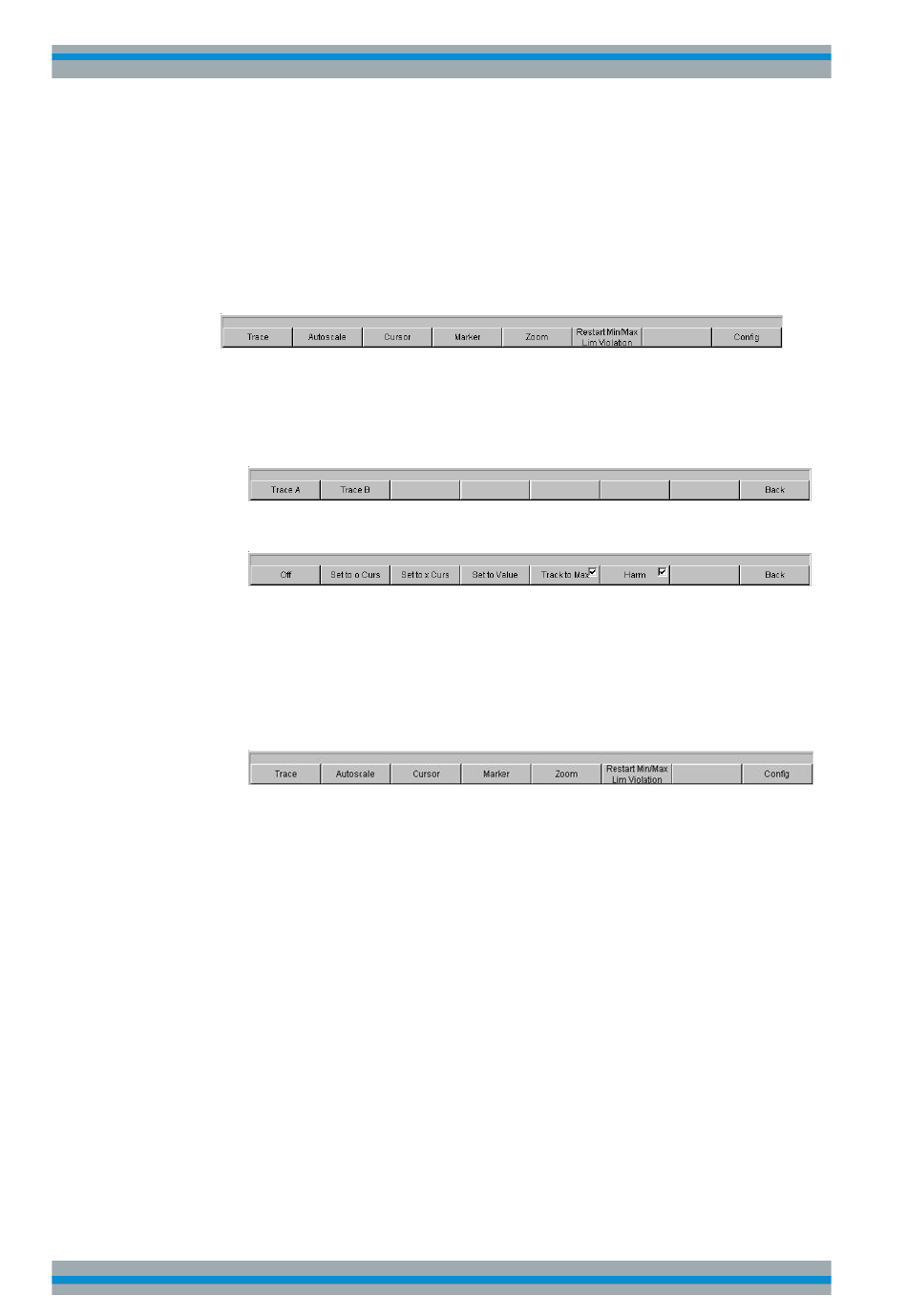

Die Softkeys sind in mehreren Ebenen angeordnet, einzelne Buttons führen in die
jeweils nachgeordnete Ebene, der Button "Back" führt jeweils in die übergeordnete
Ebene zurück.
a) Marker setzen:
Durch Betätigen des Buttons "Marker" gelangt man zu den Marker-Softkeys,
mit denen in diesem Beispiel als erstes der Kurvenzug Trace A ausgewählt
wird, um dort Marker setzen zu können.
Gleichzeitig erscheint die nächste Softkey-Ebene:
Mit dem Button "Track to Max" wird ein Marker auf den Maximalwert der Kurve,
d.h. in diesem Beispiel der THD+N-Messung auf die Grundwelle, gesetzt.
Mit dem Button "Harmonics" können die Harmonischen der mit dem Marker
gekennzeichneten Grundwelle markiert werden.
Durch zweimaliges Betätigen des Buttons "Back" gelangt man zurück zur ers-
ten Softkey-Ebene.
Allice Messtechnik GmbH
Einführung in die Bedienung anhand von Beispielen
Getting Started
111
