R&S
UPP
5.3.2.2
Bedienhandbuch 1411.1055.31 ─ 09
BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti-
scher Eingang gemäß TOSLINK-System
SYNC IN
BNC-Eingang für Synchronisationssignale mit umschaltbarer Terminierung.

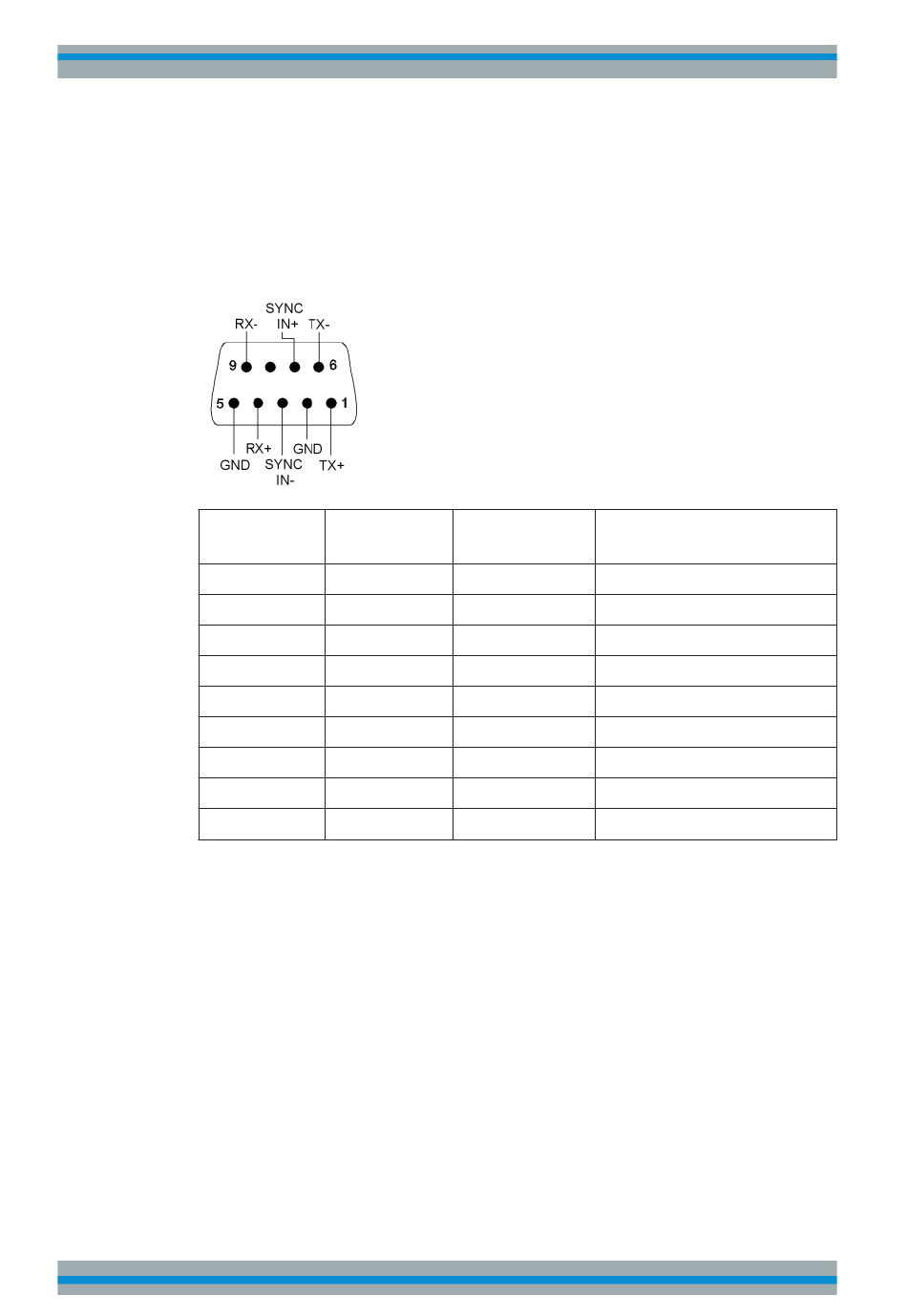

DIGITAL BAL Stecker (9 Pol. D-Sub-Stecker)
Anschluss
Signal
1
TX+
2
GND
3
SYNC IN-
4
RX+
5
GND
6
TX-
7
SYNC IN+
8
9
RX-
HDMI und Digitale Audioschnittstellen R&S UPP-B4
DIGITAL OUT
BNC-Ausgang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti-
scher Ausgang gemäß TOSLINK-System
DIGITAL IN
BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti-
scher Eingang gemäß TOSLINK-System
SYNC IN
BNC-Eingang für Synchronisationssignale mit umschaltbarer Terminierung.
Allice Messtechnik GmbH
Digital Generator konfigurieren
Eingang (E)
Beschreibung
Ausgang (A)
A
Transmitter-Ausgang Bal+
Masseanschluss
E
Synchronisationseingang Bal-
E
Receiver-Eingang Bal+
Masseanschluss
A
Transmitter-Ausgang Bal-
E
Synchronisationseingang Bal+
E
Receiver-Eingang Bal-
Gerätefunktionen
222
