R&S
UPP
5.47.3 Einstellzeilen des Bedienpanels
Bedienhandbuch 1411.1055.31 ─ 09
In den Messergebnis-Konfigurationspanels wird eingestellt, wie Messergebnisse im
Numerischen Anzeigefeld und in der Kombi-Anzeige dargestellt werden. Was und
wie gemessen wird, wird im Analysator-Panel eingestellt.
Die Messergebnis-Konfigurationspanels werden über die Menüzeile geöffnet.
Es können 4 verschiedene Messergebnis-Konfigurationspanels gewählt werden.
●
Function Config
Das Panel bietet die Konfiguration für die Darstellung der Messergebnisse der
Analyzer-Messfunktion Function an.
●
Level Mon Config
Das Panel bietet die Konfiguration für die Darstellung der Messergebnisse der
Zusatzmessfunktion Level Monitor an.
●
Input Config
Das Panel bietet die Konfiguration für die Darstellung der Messergebnisse der
Zusatzmessfunktion Input Peak an.
●
Freq / Phase Config
Das Panel bietet die Konfiguration für die Darstellung der Messergebnisse der
Zusatzmessfunktion Freq/Phase an.

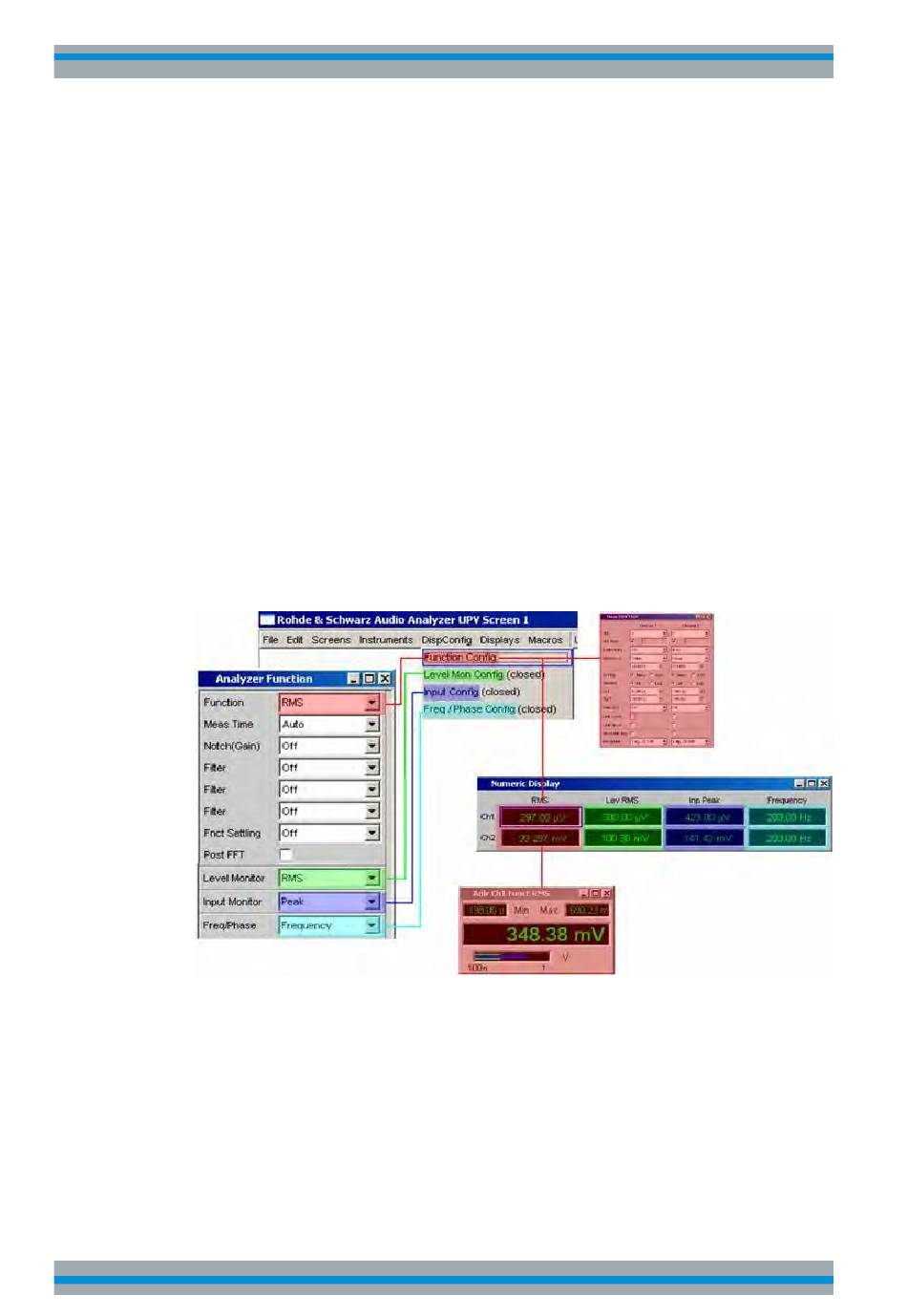

Das folgende Bild zeigt die Zuordnung der Analyzer-Messfunktionen zu den Messer-
gebnis-Konfigurationspanels und den Messergebnisanzeigen.
Die Messergebnis-Konfigurationspanels für die verschiedenen Darstellungen sind wei-
testgehend identisch aufgebaut. Unterschiede werden bei den entsprechenden Ein-
stellfunktionen erklärt.
Für Zweikanal-Instrumente können für jede Messfunktion Kanal 1 und Kanal 2
getrennt konfiguriert werden, deshalb werden für die Function-, Level Monitor- und
Input Peak-Messergebnisse immer beide Spalten angeboten.
Allice Messtechnik GmbH
Gerätefunktionen
Kombi-Anzeige
