Funktion
Panel zur Konfiguration eines
Grafikfensters öffnen
Panel zur Konfiguration eines
Grafikfensters über dessen Soft-
keys öffnen

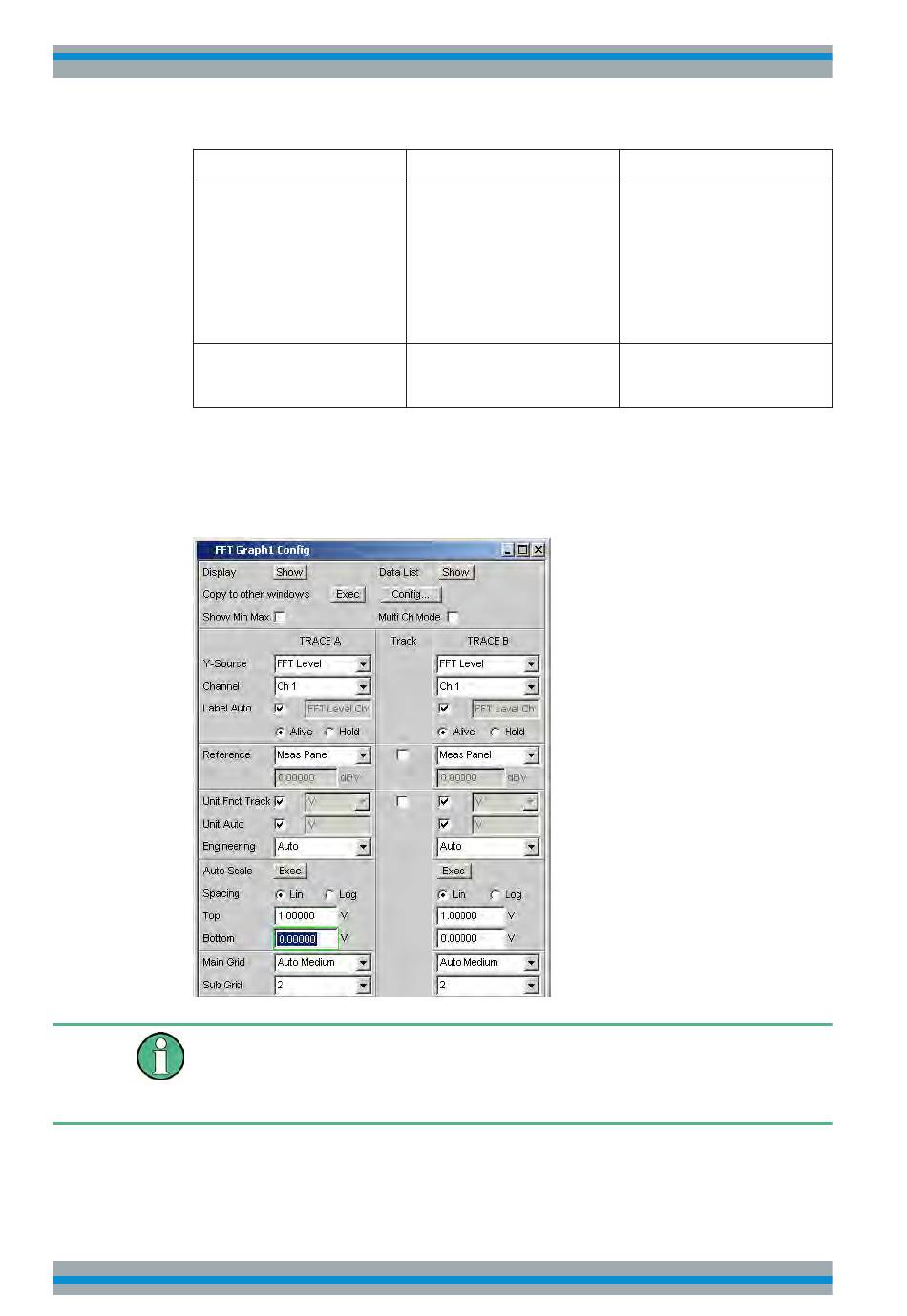

Einige der grundsätzlichen Einstellungen in diesen Panels werden hier am Beispiel des
Panels "FFT Graph1 Config" beschrieben.
Eine ausführliche Beschreibung mit den detaillierten Möglichkeiten siehe
"Kurven-, Spektrum- und
Einige der im folgenden beschriebenen Einstellungen sind nur sichtbar, wenn das Gra-
fikfenster entsprechend groß auf dem Bildschirm dargestellt wird. Beispielsweise wer-
den Skalierungen und Gitterlinien beim Verkleinern der Anzeige automatisch und
schrittweise weggeblendet.
Einstellungen für die Y-Achse
Alle Panels zur Konfiguration von Grafikfenstern sind dreispaltig aufgebaut.
PC-Tastatur
Tastenkombination CTRL + M
betätigen, dann mit den Tasten
TAB bzw. SHIFT + TAB den But-
ton Disp Config markieren, mit
der Enter-Taste das Pulldown-
Menü öffnen, mit den Cursortas-
ten das entsprechende Panel
markieren und mit der Enter-
Taste auswählen.
Taste F12 des Softkeys Settings
des jeweiligen Grafikfensters
betätigen.
Balkendarstellung",
auf Seite 514.
