4.8.2 Das numerische Anzeigefeld
Bedienhandbuch 1411.1055.31 ─ 09

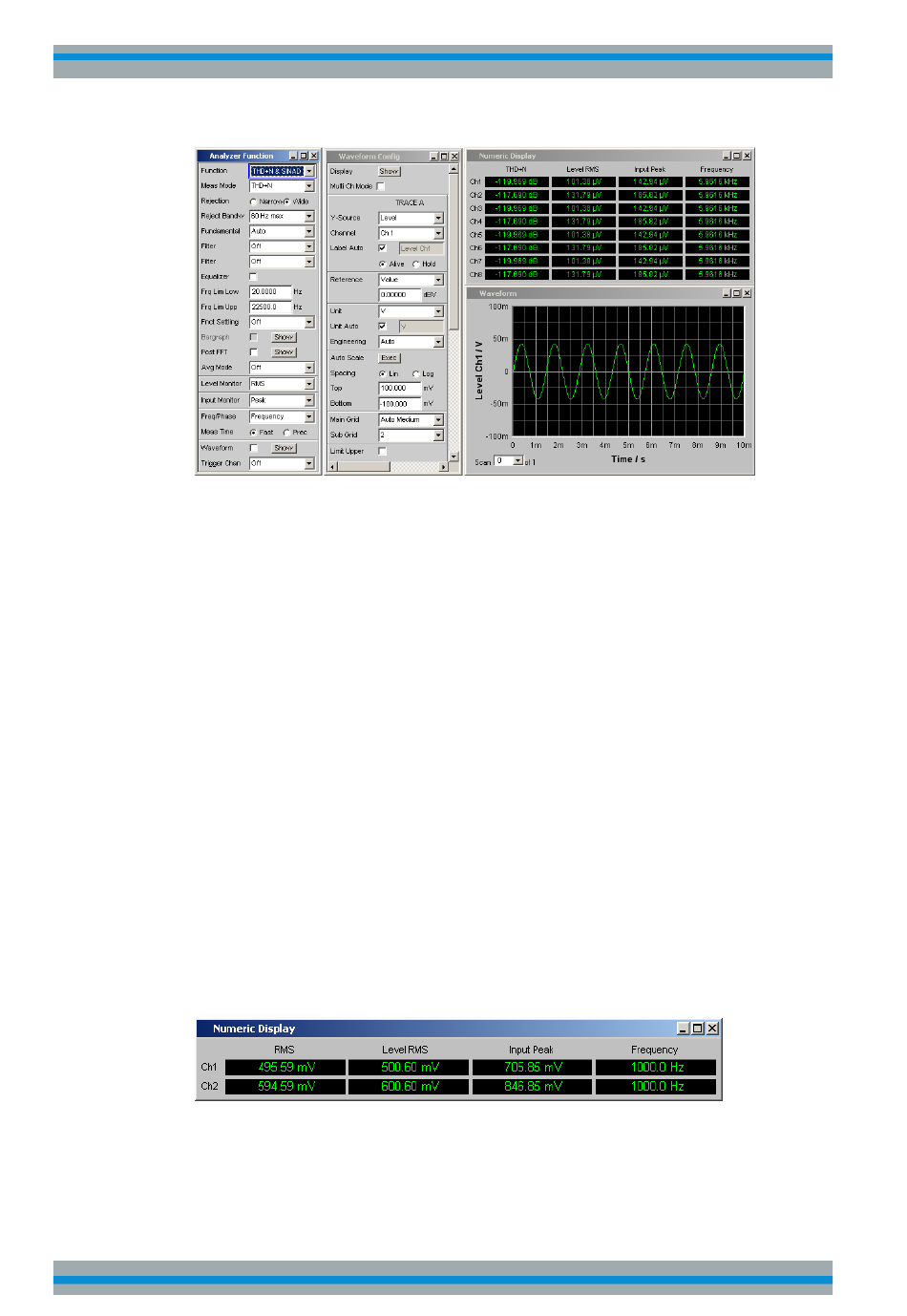

Bild 4-2: Messungen und Darstellung der Ergebnisse beim Audio Analyzer
Was und wie wird gemessen:
Art der Darstellung der Messergebnisse = Waveform Config
Anzeige der Messergebnisse
Das numerische Anzeigefeld fasst Zahlenwerte aus verschiedenen Analysatorfunktio-
nen übersichtlich zusammen und stellt die maximal 32 Zahlenwert-Ergebnisse aus
dem Panel "Analyzer Function" dar. Die einzelnen Spalten sind dabei von links nach
rechts fest zugewiesen:
●
1.Spalte:
Messergebnisse der Funktion, die im Panel "Analyzer Function" in der Zeile "Func-
tion" eingestellt ist.
●
2.Spalte:
Messergebnisse der eingestellten Funktion des "Level Monitors".
●
3.Spalte: Messergebnisse der Funktion "Input Peak".
●
4.Spalte:
entweder Anzeige des Frequenzmessergebnisses oder, bei Einstellung von
"Freq & Phase" bzw. "Freq & GrpDel", Anzeige des Frequenzmessergebnisses in
der ersten Zeile und Anzeige der Phasen- bzw. Gruppenlaufzeitmessung in der
zweiten Zeile.
Jede Spalte wird mit der Bezeichnung der dargestellten Messfunktion beschriftet,
wobei zum Teil zusätzliche, die Funktion näher bezeichnende Informationen, mit auf-
geführt werden. Beispiel: bei der Differenztonmessung erscheint auch die Art der Mes-
sung und die zugrunde liegende Messnorm, wie DFD d2 (IEC 268).
Allice Messtechnik GmbH
= Analyzer Function
= Numeric Display und Messgraphik (hier Waveform)
Manuelle Bedienung
Messwertanzeigen
149
