R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

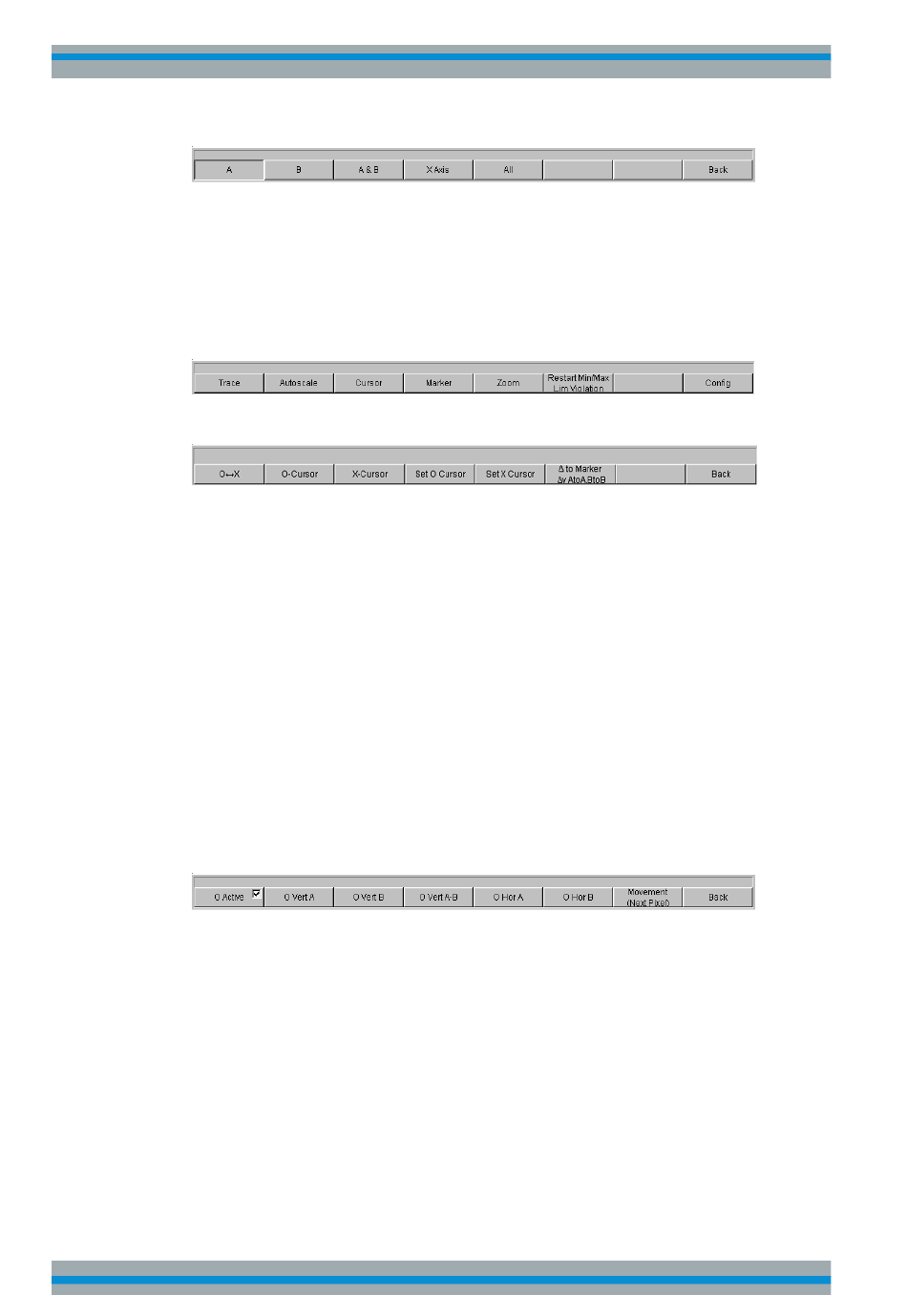

Mit den hier angebotenen Softkeys werden die gewählten Achsen, je nach Wahl auch
nur unter Berücksichtigung einzelner Messkurven, neu skaliert. Die hiermit ausgelöste
Aktion entspricht der Buttons "Auto Scale" oder "Scaling Auto" für die Y- bzw. X-Achse
in den zugehörigen Konfigurationspanels. Der Button "All" skaliert X- und Y-Achse
gleichzeitig.
Bedienung der Cursor
Durch Betätigen des Buttons "Cursor" gelangt man zu den Cursor-Softkeys:
Der Audio Analyzer verwendet zwei Cursor, die mit den Symbolen O und X gekenn-
zeichnet sind. Diese Symbole markieren den gemessenen Punkt in der Grafik (siehe
Beispielgrafik oben).
In der Grafik ist immer nur ein Cursor aktiv und kann bewegt werden. Dieser Cursor
wird mit einer durchgezogenen Linie dargestellt, der nichtaktive Cursor wird gestrichelt
gezeichnet. Mit dem Button "O<->X" werden O- und X-Cursor abwechselnd aktiv
geschaltet. Alternativ kann auch mit der ENTER zwischen den beiden Cursorn umge-
schaltet werden.
Die beiden Buttons "O-Cursor" bzw. "X-Cursor" aktivieren den jeweiligen Cursor und
verzweigen in die nächste Softkey-Ebene.
Die beiden Buttons "Set O Cursor" bzw. "Set X Cursor" verzweigen in die nächste Soft-
key-Ebene, um von dort den jeweiligen Cursor auf bestimmte Werte wie Maximum,
Minimum, etc. zu setzen.
Wurde z.B. mit dem Button "O-Cursor" der Cursor aktiviert, so erscheinen die folgen-
den Softkeys:
Bei Button "O Active" wird ein Softkey mit einer zusätzlichen Tick-Box verwendet, der
anzeigt, dass der O-Cursor aktiv ist und die nebenstehenden Softkeys weitere Einstel-
lungen für diesen Cursor anbieten. Mit der Tick-Box kann der Cursor in der Grafik ein-
und ausgeblendet werden.
Die beiden Buttons "O Vert A" bzw. "O Vert B" aktivieren vertikale Cursor und setzen
diese auf TRACE A bzw. TRACE B. Der Cursor sowie seine Beschriftungsfelder wer-
den dabei in der jeweiligen Farbe der zugehörigen Messkurve angezeigt.
Mit Betätigen des Buttons "O Vert A-B" erscheint ein grauer Cursor, der die Differenz
der Werte von TRACE A und TRACE B repräsentiert.
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
169
