5.31 Lip Sync-Analyse
Bedienhandbuch 1411.1055.31 ─ 09
●
PCM signalisiert, ob das Signal Linear-PCM-kodiert ist (grün) oder nicht (rot). Die-
ses Error-Flag entspricht dem Audio-Mode (Bit#1 der Channel-Status-Daten).
●
parity signalisiert, ob die Paritätsprüfung einen Fehler erkannt hat (rot).
●
lock signalisiert, ob ein gültiges Digital-Signal anliegt (grün); liefert das DUT keinen
Takt oder ist der Eingang offen, ist lock (rot).
●
Im Professional-Format signalisiert CRC, dass die CRC-Prüfung einen Fehler
erkannt hat (rot). Im Consumer-Format wird kein CRC-Fehler angezeigt (grün).
●
CH1 invalid bzw. CH2 invalid signalisiert den Zustand des Validity-Bits im Proto-
koll. Rot bedeutet, dass der entsprechende Kanal ungültig ist.
Bei Auftreten eines Lock-Fehlers werden alle Errorflags gesetzt (rot).
Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen).

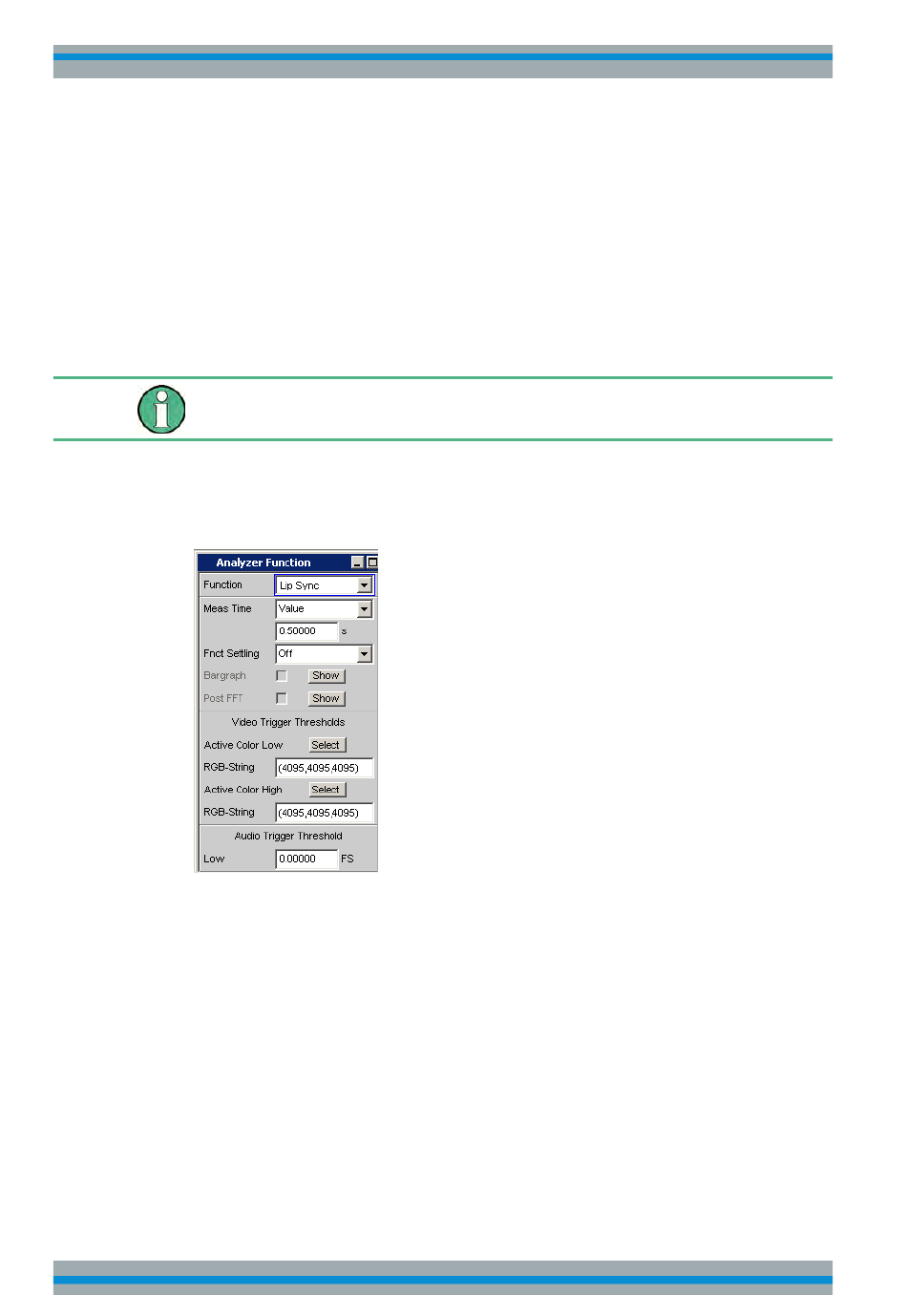

Die Analyzer Funktion "Lip Sync" ermöglicht die Messung eines zeitlichen Versatzes
zwischen Bild und Ton einer HDMI-Übertragungsstrecke. Vorraussetzung hierfür ist ein
Eingangssignal mit einem Wechsel der Bildinformation zwischen zwei Farben (Active
Color und Mute Color) bei eingeschaltetem und ausgeschaltetem Ton. Das Prinzip ist
aus folgender Illustration ersichtlich.
