R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

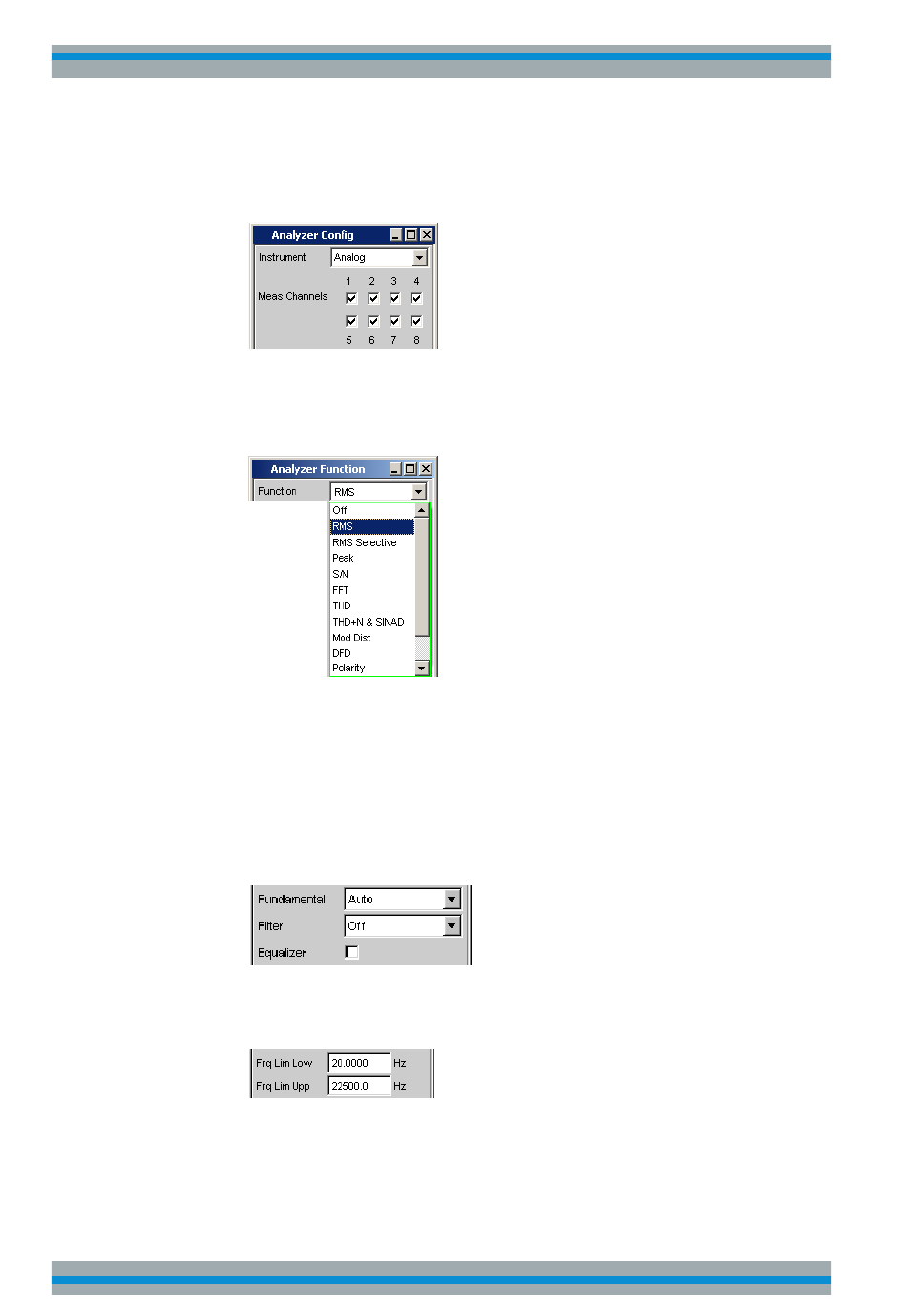

a) Im Panel "Analyzer Config" werden wiederum die Grundeinstellungen zur Kon-
figuration des Analysators vorgenommen.
Diese Einstellungen werden wie im vorigen Beispiel vorgenommen.
b) Als nächstes wird das Panel "Analyzer Function" bedienbar geschaltet.
In diesem Panel werden Messfunktion und Messverfahren eingestellt.
Als erstes wird die Messfunktion gewählt, indem die Parameterliste aufgeklappt
und der Auswahlpunkt THD+N & SINAD gewählt wird.
c) In der folgenden Zeile "Meas Mode" können verschiedene Modi der Klirrfaktor-
messung gewählt werden; für dieses Messbeispiel ist die Voreinstellung "THD
+N" bereits passend.
d) Bei der THD+N-Messung wird die Grundwelle des zu messenden Signals mit
einem Notch-Filter ausgeblendet. Der Audio Analyzer kann die Grundwelle
automatisch aus dem Spektrum ermitteln und das Notch-Filter darauf abstim-
men ("Fundamental Auto").
Filter und Equalizer werden nur in Ausnahmefällen benötigt.
e) Die Berechnung für Harmonische und Rauschanteile kann gegebenenfalls mit
den beiden Zeile "Freq Lim Low" und "Freq Lim Upp "innerhalb der hier eingeb-
baren Bandgrenzen eingeschränkt werden.
Alle weiteren Einstellzeilen sind für dieses Beispiel ohne Bedeutung; die Ein-
stellungen im "Panel Analyzer Function" sind damit abgeschlossen.
4. Schritt: Darstellung der Messergebnisse – numerische Messwertanzeige
Allice Messtechnik GmbH
Einführung in die Bedienung anhand von Beispielen
Getting Started
107
