R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

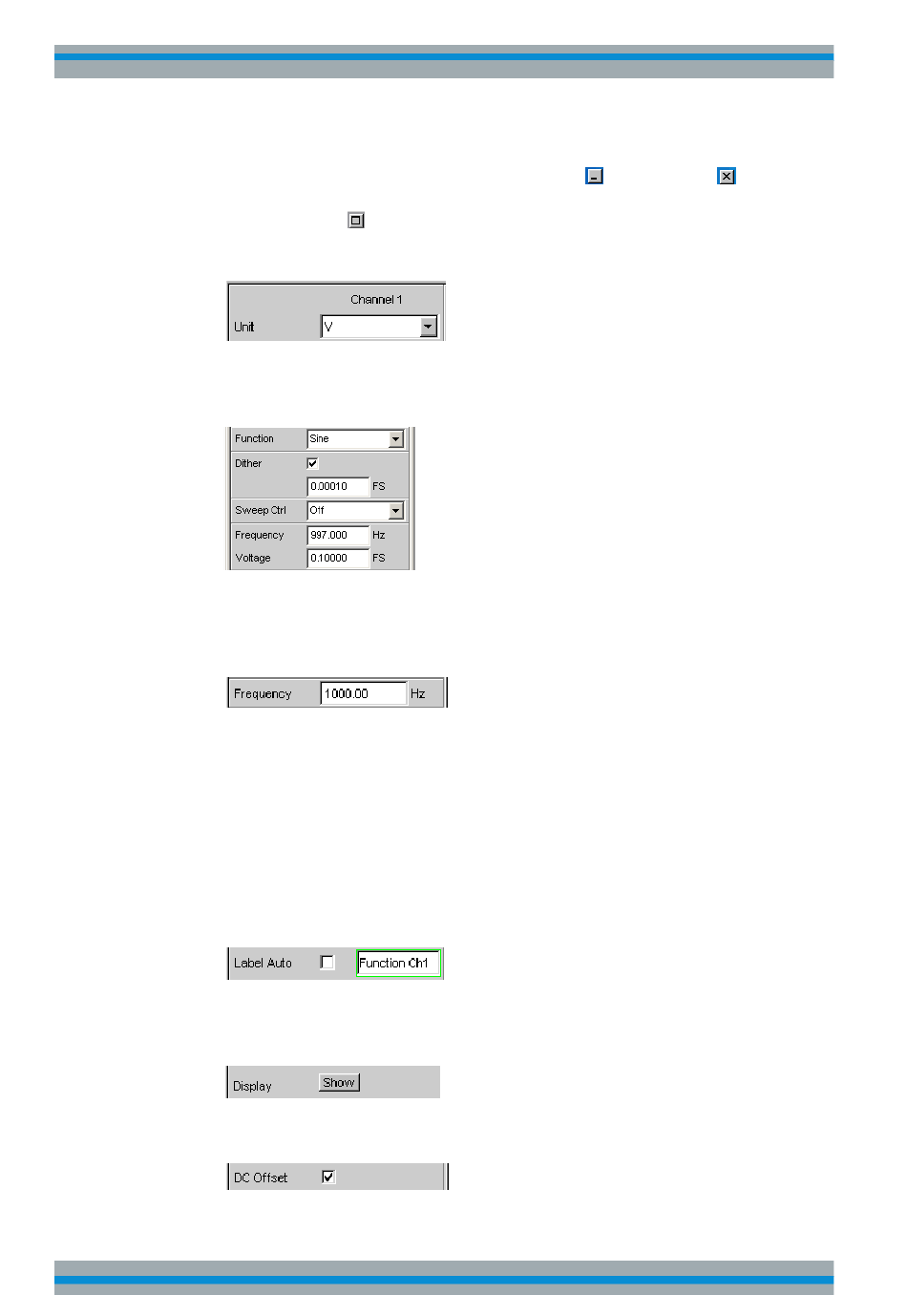

Die oberste Zeile enthält den Namen des Panels (im Beispiel "Analyzer Function")
und die Titelleistenschaltflächen zum Verstecken
Diese Buttons sind mit der Maus bedienbar.
Die Schaltfläche
Kapitel 4.4.2,
"Softkeys",
●
Überschriften in Panels
Bei mehrspaltigen Panels werden die einzelnen Spalten mit Überschriften verse-
hen.
●
Funktionsgruppen
Häufig sind in Panels mehrere, von der Funktion her zusammengehörige Einstell-
Zeilen zu Funktionsgruppen zusammengefasst. Graue Linien kennzeichnen diese
Gruppen.
●
Numerisches Eingabefeld
In dieses Feld kann ein numerischer Wert (z.B. die Frequenz) eingeben werden.
●
Einheiten
Die Einheit eines numerischen Wertes wird neben dem Eingabefeld angezeigt
(siehe oben). Während der Eingabe des Wertes werden alle möglichen Einheiten
auf der Softkeyleiste (evtl. auch in mehreren Ebenen) angeboten. Die Werteingabe
kann direkt mit der Wahl der Einheit über einen Softkey abgeschlossen werden.
Nach dem Abschluss der Werteingabe ist ein Wechsel der Einheit möglich. In die-
sem Fall bleibt der physikalische Wert unverändert, der im Eingabefeld angezeigte
Wert wird aber automatisch an die geänderte Einheit angepasst.
●
Texteingabefeld
In dieses Feld kann ein alphanumerischer Wert (z.B. ein Beschriftungstext) einge-
ben werden.
●
Button
Mit Buttons werden Aktionen ausgelöst, hier z.B. die Anzeige einer Messgrafik.
●
Tick-Box
zieht Grafikfenster auf den gesamten Bildschirm auf (siehe
auf Seite 126).
Allice Messtechnik GmbH
Manuelle Bedienung
Die Panels
und Schließen
des Menüs.
132
