5.32 BERT-Analyse
5.33 Frequenz-, Phase- und Gruppenlaufzeitmessung
Bedienhandbuch 1411.1055.31 ─ 09
Nur verfügbar mit der Option R&S UPP-K45 (Erweiterte Audio-/Video-Messungen).

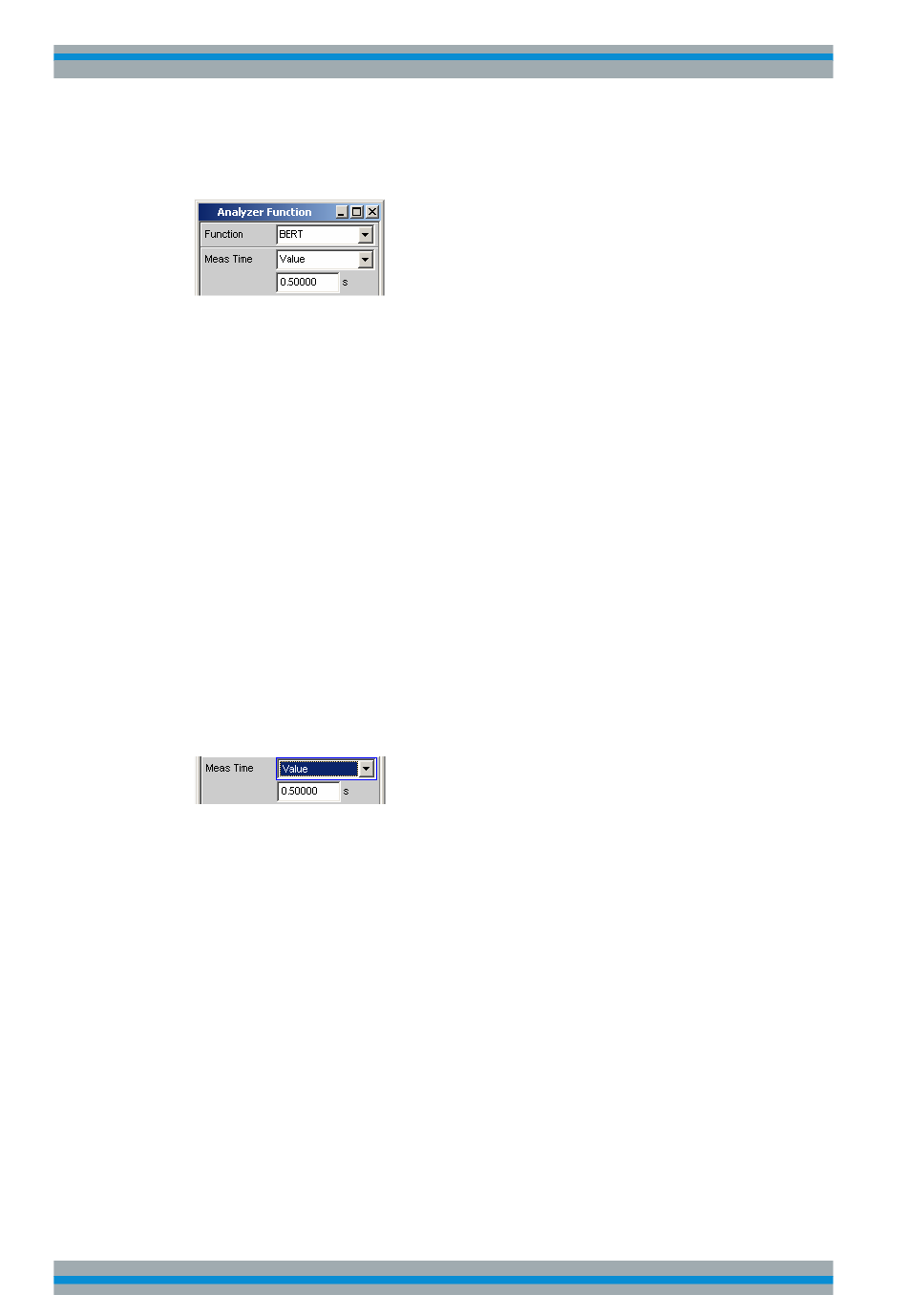

Die Analyzer Funktion "BERT" ermöglicht die Messung der Bitfehlerrate über eine
HDMI-Übertragungsstrecke durch Senden definierter Bitmuster im Bildinhalt. Die Aus-
wahl der Messung ist nur möglich, wenn im Generator die Einstellungen "Source" =
"Intern" und "Pattern" = "BERT" gewählt wurde, andernfalls wird mit einer Meldung
darauf hingewiesen.
Ein aussagekräftiges Messergebnis ist nur gegeben, wenn ein Messobjekt das emp-
fangene BERT Pattern des HDMI-Generators wieder unverändert ausgibt, da die Mes-
sung gesendete und empfangene Datenpattern miteinander vergleicht.
Das Messergebnis der Bitfehleranalyse wird als Prozentsatz der fehlerhaften Bitmus-
ter, bezogen auf die Gesamtzahl der während der eingestellten Messzeit gesendeten
Pattern angezeigt.
SCPI-Befehl:
SENSe[1]:FUNCtion
BERT
Meas Time
Dauer der BERT-Messung. Bei einer Dauermessung wird die Messung nach Ablauf
der Messzeit wieder neu gestartet.
"Value"
Die BERT-Messung erfolgt über eine fest vorgegebene Zeit, die in
der folgenden Einstellzeile einzugeben ist.
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:APERture:MODE
SENSe<n1>:VOLTage:APERture
Die Frequenzmessung bzw. kombinierte Frequenz-/Phasen-/Gruppenlaufzeitmessung
erfolgt vor den funktionsspezifischen Digitalfiltern, aber hinter dem Prefilter.
Freq Phase
Aktivierung der Frequenzmessung (für den Referenzkanal) und Wahl des Messwertes
für die anderen Kanäle.
