Bedienhandbuch 1411.1055.31 ─ 09

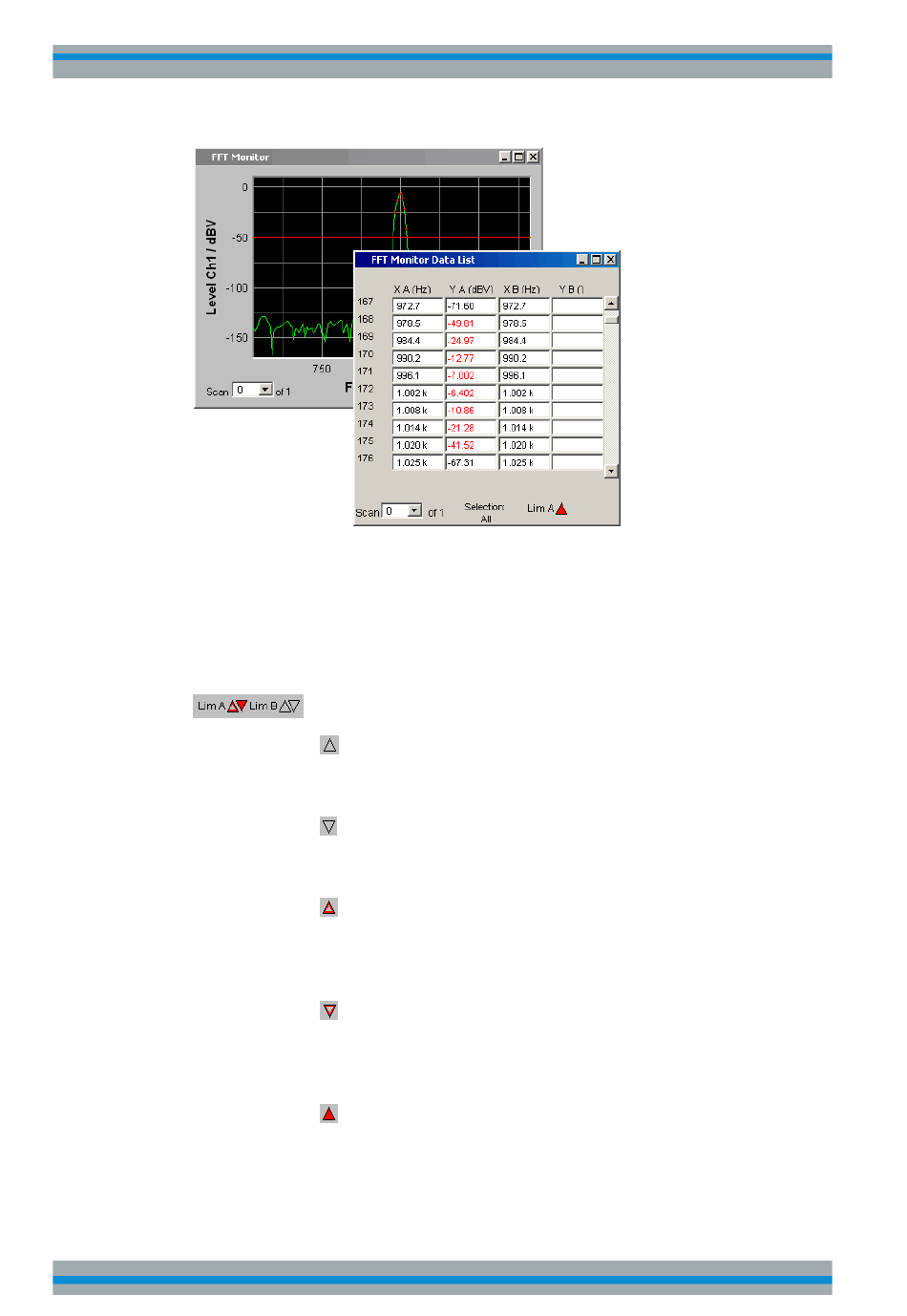

Zusätzlich zu den roten Punkten auf dem Kurvenzug oder den roten Balken der Bal-
kendarstellung gibt es in der rechten unteren Ecke der grafischen Darstellung und der
Messwert-Liste eine Anzeige für Grenzwertverletzungen, die es gestattet, auf einen
Blick zu erkennen, ob eine Grenzwertverletzung vorliegt. Sie ist wie folgt zu interpretie-
ren
Anzeige für Grenzwertverletzungen
"Limit Upper"
Limit Upper ist eingeschaltet, es liegt aber keine Grenzwertverletzung
vor.
"Limit Lower"
Limit Lower ist eingeschaltet, es liegt aber keine Grenzwertverletzung
vor.
"Limit Upper
Vergangen-
Der Limit Upper-Wert wurde in der Vergangenheit verletzt, aktuell
heit"
liegt aber keine Grenzwertverletzung vor. Die Verletzung wird bis
zum nächsten START festgehalten.
"Limit Lower
Vergangen-
Der Limit Lower-Wert wurde in der Vergangenheit verletzt, aktuell
heit"
liegt aber keine Grenzwertverletzung vor. Die Verletzung wird bis
zum nächsten START fesgehalten.
"Limit Upper
aktuell"
Der Limit Upper-Wert wird aktuell verletzt.
Allice Messtechnik GmbH
Gerätefunktionen
Grenzwertüberwachung
618
