R&S
UPP
5.46.1 Grafische Darstellung, Erklärung der Elemente
Bedienhandbuch 1411.1055.31 ─ 09
sind die einzelnen Spalten den Messfunktionen von links nach rechts in folgender Rei-
henfolge fest zugewiesen:
Messergebnisse der Analyzer Function, Level Monitor, Input Monitor, Freq/Phase.
Sind einzelne Analyzer Messfunktionen in dem Panel Analyzer Function ausgeschal-
tet, wird die zugehörige Messergebnisanzeige ausgeblendet. Welche Spalte sich auf
welche Messfunktion bezieht, ist aber eindeutig aus der Bezeichnung der Messfunktion
zu erkennen.
Genauere Informationen zur Zuordnung der einzelnen Messergebnisse zu den Analy-
zer Messfunktionen siehe

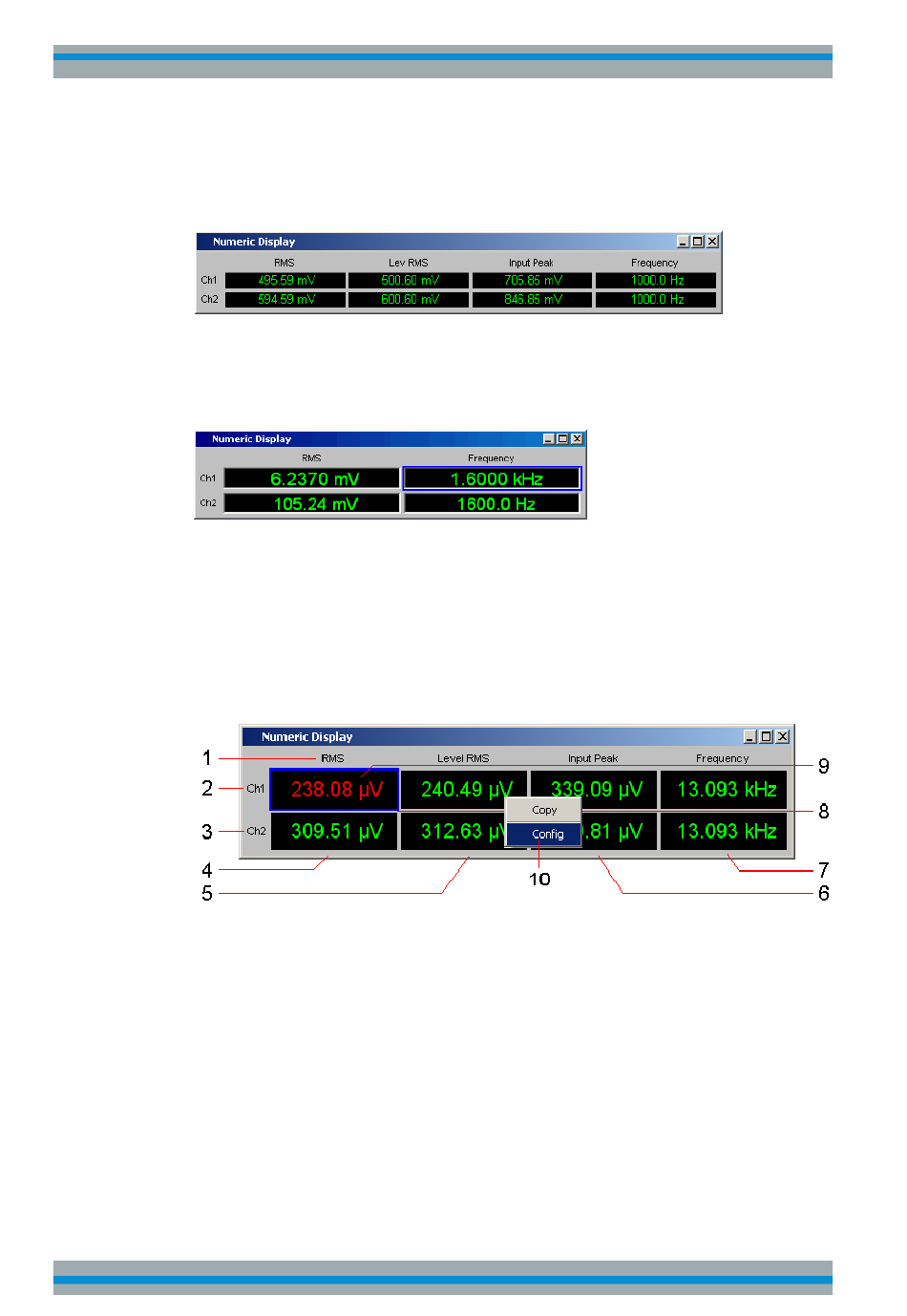

Die Erklärung der Elemente erfolgt anhand des Numeric Displays für zweikanalige
Instrumente.
Für den analogen Analysator kommen lediglich die Zeilen Ch3 ... Ch8 hinzu.
Die Anzahl der gleichzeitig dargestellten Kanäle kann für Multikanal-Instrumente im
Config-Panel im Panelabschnitt "Numeric Display Configuration" mit der Einstellzeile
"Max Ch Disp" eingestellt werden. Die übrigen Kanäle sind mit dem Scrollbalken
erreichbar.
Die Beschriftung der Anzeigezeilen lautet üblicherweise Ch1, Ch2, Ch3, usw., kann
aber mit der Einstellzeile "Channel Descr." verändert werden. Der String hierzu lautet:
"Ch-A;;Ch-B;;Ch-C;;Ch-
D;;Ch5;;Ch6;;Ch7;;Ch8;;Ch9;;Ch10;;Ch11;;Ch12;;Ch13;;Ch14;;Ch15;;Ch16".
Kapitel 5.47,
"Kombi-Anzeige",
Allice Messtechnik GmbH
Gerätefunktionen
Numerisches Anzeigefeld
auf Seite 596).
593
