Funktionsblöcke und deren Zuordnung zu den Bedienpanels

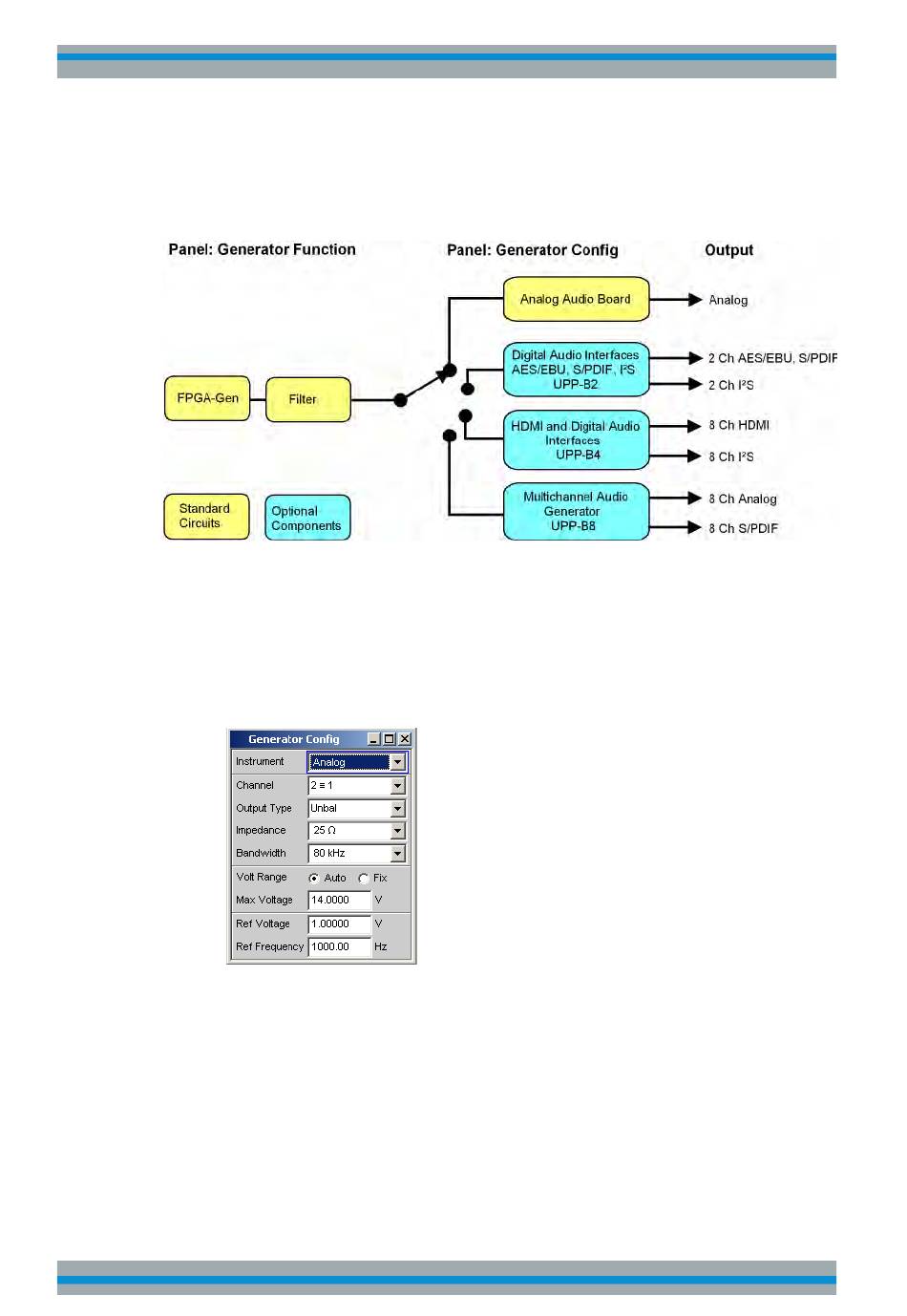

Die folgende Abbildung verdeutlicht die Funktionsblöcke der Generatoren des Audio
Analyzers :
Die Generatoren des R&S UPP werden in zwei Stufen bedient:
1. Im ersten Schritt werden im Panel "Generator Config" eingestellt:
● an welchen Audioschnittstellen die Testsignale ausgegeben werden,
● welche Kanäle aktiv sind,
● Maximalpegel und Referenzwerte,
● etc.
2. Im zweiten Schritt wird im Panel Generator Function festgelegt:
● Art des Testsignals,
● Ausgangspegel,
● Frequenzen,
● etc.
