4.8.4 Grafikfenster
Bedienhandbuch 1411.1055.31 ─ 09

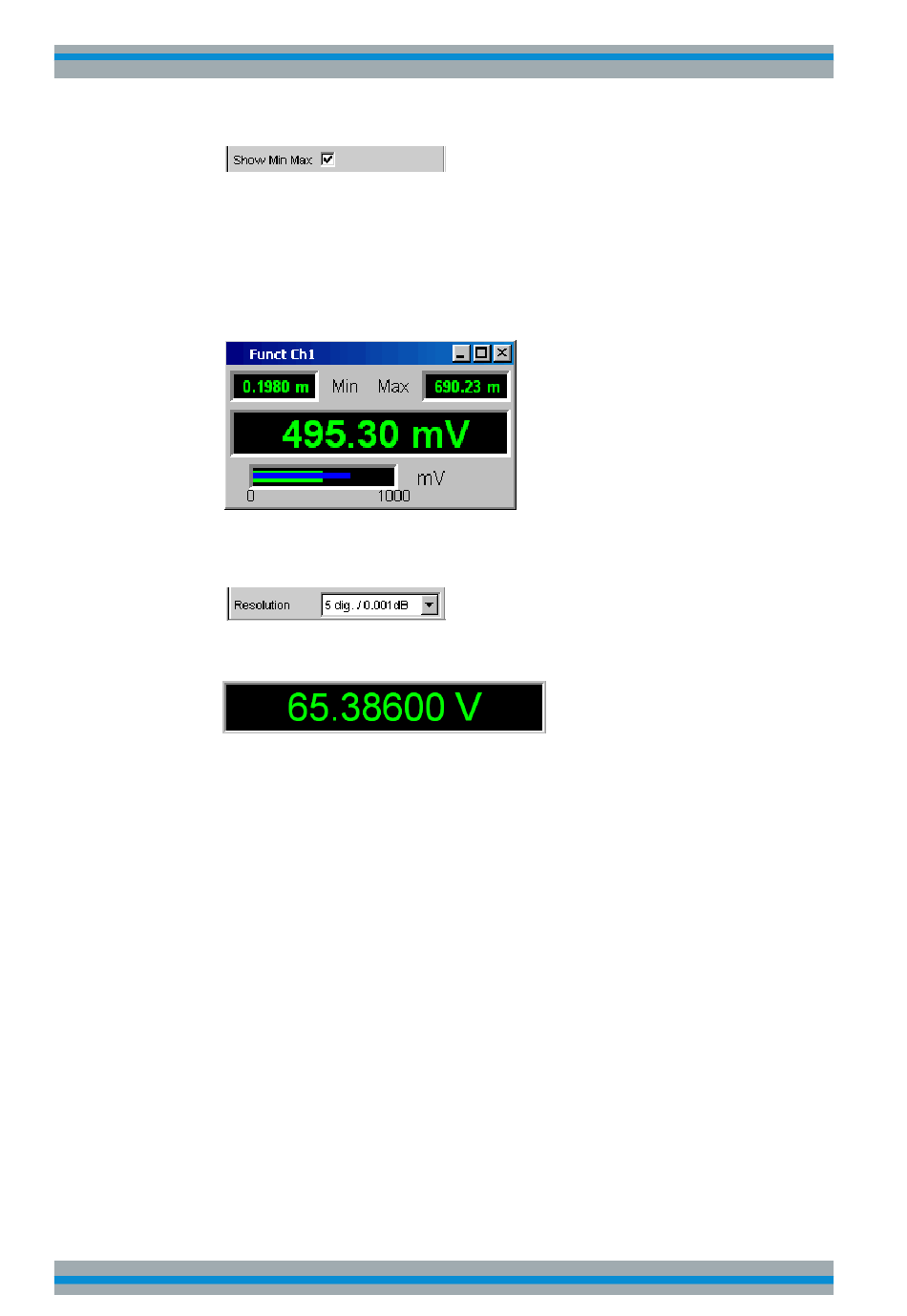

Die aufgetretenen Minimal- bzw. Maximalwerte werden im oberen Teil der Kombi-
anzeige dargestellt; zusätzlich wird in der Balkenanzeige ein zusätzlicher, blauer
Balken eingeblendet, der die Spannweite zwischen den aufgetretenen Extremwer-
ten festhält.
Die Min-/Max-Werte können somit auch über einen längeren Zeitraum festgehalten
werden, ohne die Messwertanzeigen ständig beobachten zu müssen.
Ein erneutes Drücken der Taste START setzen diese wieder zurück.
●
Anzahl der angezeigten Stellen
In der Zeile "Resolution" wird eingestellt, mit wie vielen Stellen der Messwert sowie
Min-/Max-Werte und Grenzwerte angezeigt werden.
Werte in linearen Einheiten können mit 3 bis 7 Stellen angezeigt werden, Werte in
logarithmischen Einheiten mit einer Auflösung von 0.1 dB bis zu 0.00001 dB.
Die aussagekräftigste Darstellung für Messergebnisse ist meist, diese in einer zweidi-
mensionalen Grafik zu zeigen. Messwerte in Abhängigkeit der Frequenz, Messungen
über einer Zeitachse, etc. sind nur einige Beispiele für die vielfältigen Anwendungen.
Der Audio Analyzer unterscheidet die im folgenden aufgeführten Grafikfenster, die mit
den zugehörigen Konfigurationspanels eingestellt bzw. modifiziert werden können.
Alle grafischen Darstellungen können mit horizontalen und vertikalen Cursorn ausge-
wertet werden; zur Kennzeichnung wichtiger Messpunkte dienen Marker. Mit Hilfe
einer umfangreichen Softkey-Steuerung können die Grafiken skaliert werden, in Aus-
schnitten dargestellt werden, und vieles mehr.
Allice Messtechnik GmbH
Manuelle Bedienung
Messwertanzeigen
