In den Prinzipschaltungen entspricht das Massesymbol der R&S UPP-Gehäusemasse.

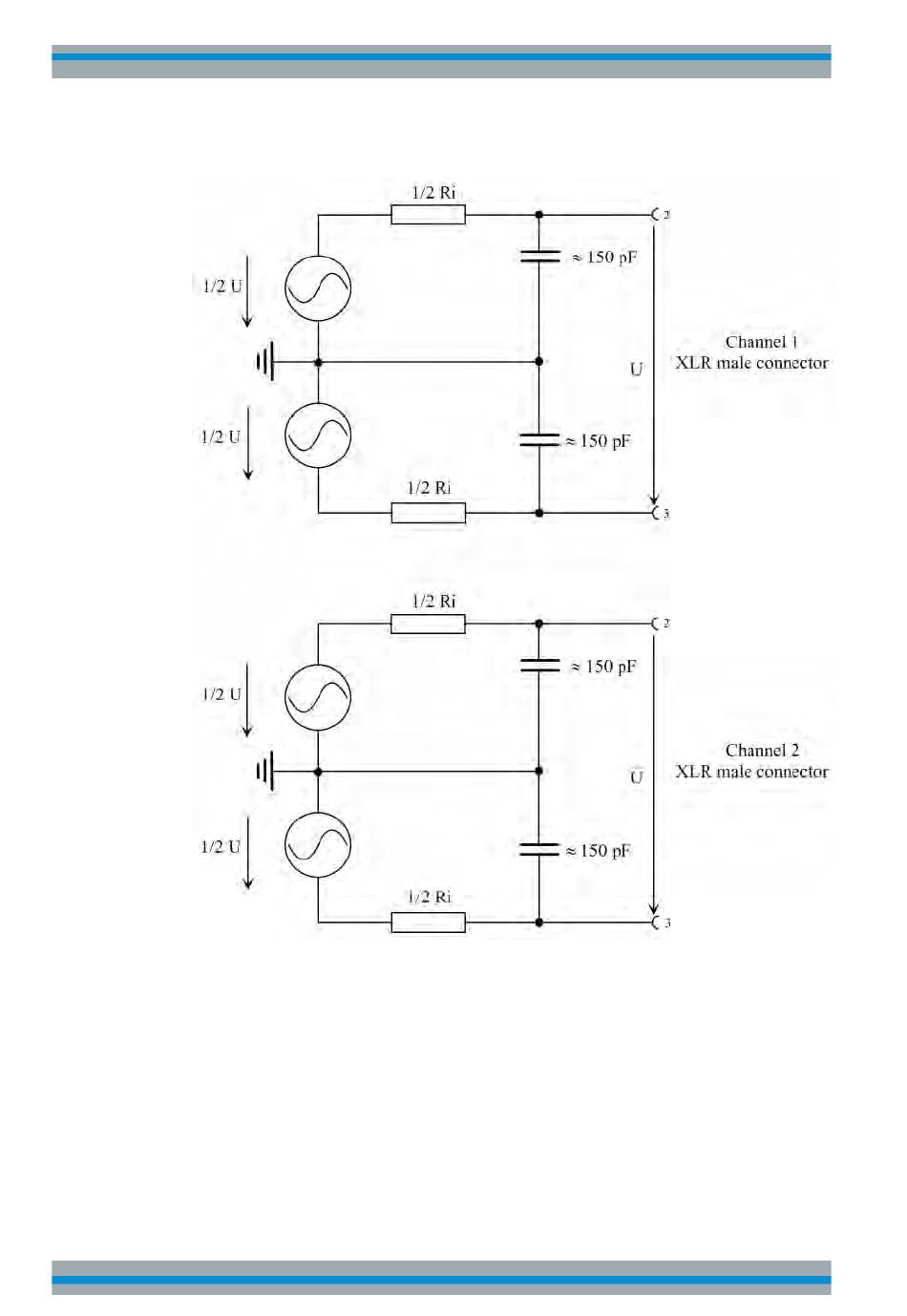

Bild 5-3: Symmetrischer Ausgang
Wie man aus dem Prinzip-Schaltbild erkennt, werden die beiden Generator-Ausgänge
von zwei unabhängigen Quellen gespeist.
Die gewählte Ausgangsimpedanz bleibt auch beim abgeschalteten Ausgang erhalten.
Obige Abbildung gilt für alle Generator-Funktionen.
Allice Messtechnik GmbH
Gerätefunktionen
Analog Generator konfigurieren
213
