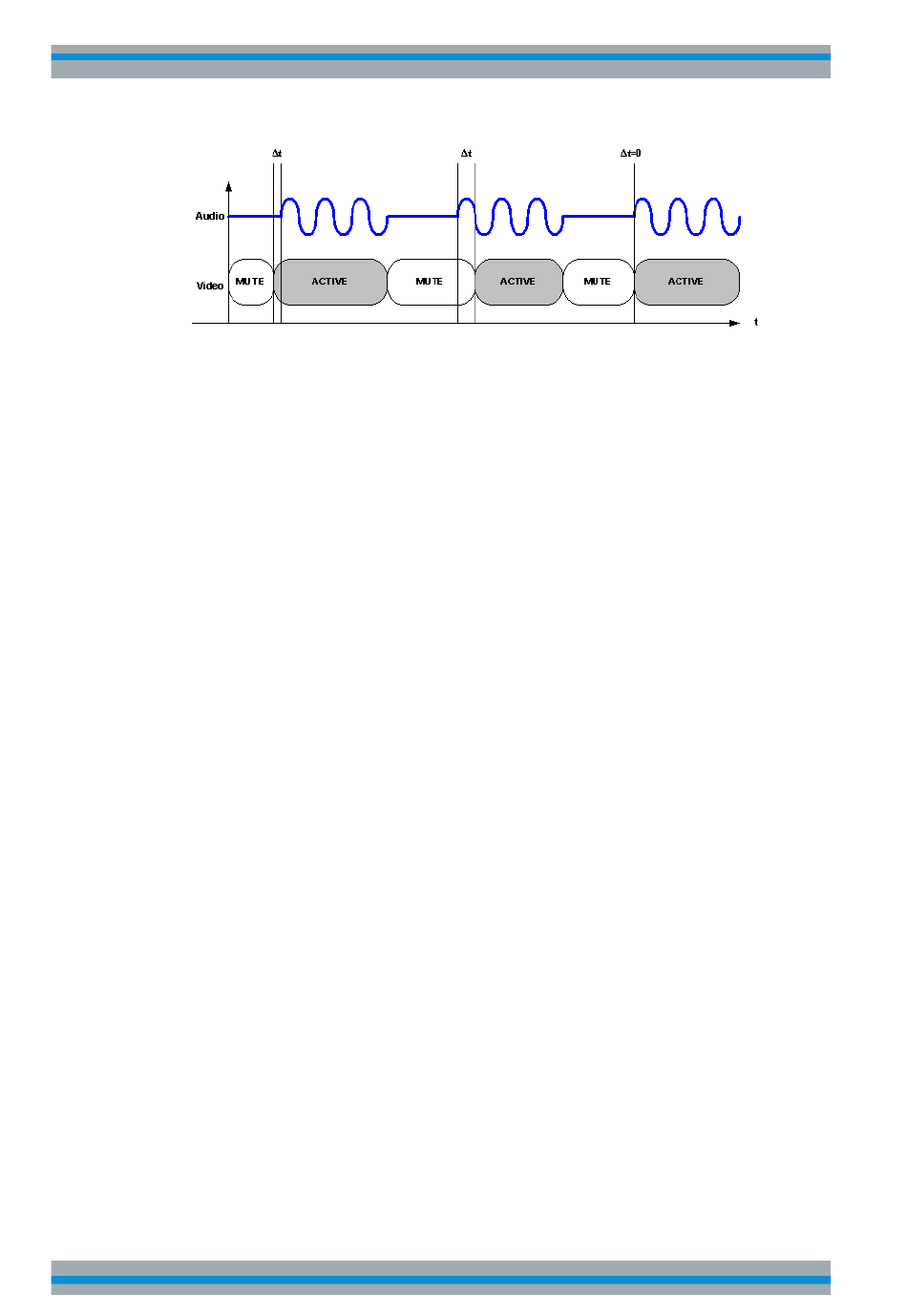

Die Generator-Funktion "Lip Sync" erzeugt ein derartiges Signal mit frei konfigurierba-
ren Active- und Mute Color Pattern und einem Zeitversatz von 0 (siehe auch
tel 5.6.14, "Lip
Sync",
auf Seite 288).
Der Lip Sync Analyzer arbeitet intern mit zwei Triggerereignissen:
Der Video-Trigger wird ausgelöst, sobald ein bestimmter Farbwert erkannt wird. Mit-
hilfe eines konfigurierbaren Thresholds ist eine Unschärfe realisierbar, falls das Mess-
objekt beispielsweise die Farbtiefe des Generatorsignals reduziert oder Farbwerte ver-
fälscht.
Der Audio-Trigger wird ausgelöst, sobald ein Audio Sample die frei konfigurierbare
Threshold überschreitet. Hiermit ist eine Unschärfe realisierbar, falls das Messobjekt
beispielsweise eine Sampleratenkonvertierung mit dazugehöriger Filterung vornimmt,
so dass die Audiodaten in den Mute-Phasen nicht exakt 0 betragen.
Aus der zeitlichen Differenz der Triggerereignisse wird der Versatz des Audiosignales
gegenüber dem Videosignal gemessen. Ist die angezeigte Zeit negativ, dann eilt das
Videosignal dem Audiosignal voraus.
Anwendungsbeispiel zur Bestimmung der Threshold-Werte in der Analysator-
Messfunktion Lip Sync
Beispiel 1: Normale Farbwechselkombination
In der Generatorfunktion "Lip Sync" wird ein Farbwechsel zwischen "Mute Color" = rein
Grün (0,4095,0) und "Active Color" = rein Rot (4095,0,0) eingestellt. Es wird davon
ausgegangen, dass das DUT für alle drei Farbkomponenten eine Farbverfälschung
von einigen Bits verursacht, die mit einer Toleranzangabe von ±100 Bits abgedeckt
werden soll. Die "Mute Color" muss sich außerhalb des durch Threshold Low und -
High vorgegebenen Bereiches befinden.
Für die Video Trigger Thresholds in der Analyzer Function "Lip Sync" ist demzufolge
"Active Color Low" = (3995,0,0) und "Active Color High" = (4095,100,100) zu setzen.
Die Werte 4095 und 0 können nicht über- bzw. unterschritten werden.
Beispiel 2: Einfluß der Color Depth auf den Video-Trigger
Wenn aufgrund von besonderen Gegebenheiten des DUT die "Mute Color" und die
"Active Color" sehr dicht beieinander liegen sollen, muss bei der Berechnung des
Thresholds die "Color Depth" im Config-Bereich des Generators berücksichtigt werden.
Bei derart nahe beieinanderliegenden Farbwechseln darf das DUT keine Farbverfäl-
schungen vornehmen. "Mute Color" = (1000,2000,3000) helles blau, "Active Color "=
(1010, 2010, 3010). Die Video Trigger Thresholds in der Analyzer Function "Lip Sync"
