4.7.14 Einstellungen abschließen
Bedienhandbuch 1411.1055.31 ─ 09
Eingaben außerhalb des angegebenen Wertebereichs werden nicht angenommen, es
ertönt ein Warnton und die Eingabe wird auf den entsprechenden Minimal- bzw. Maxi-
malwert abgeändert.
Die angegebenen Bereiche für Werteingaben berücksichtigen dabei stets den aktuel-
len Zustand des Geräts. Sie sind also nicht konstant, sondern von bereits an anderer
Stelle getätigten Voreinstellungen abhängig.

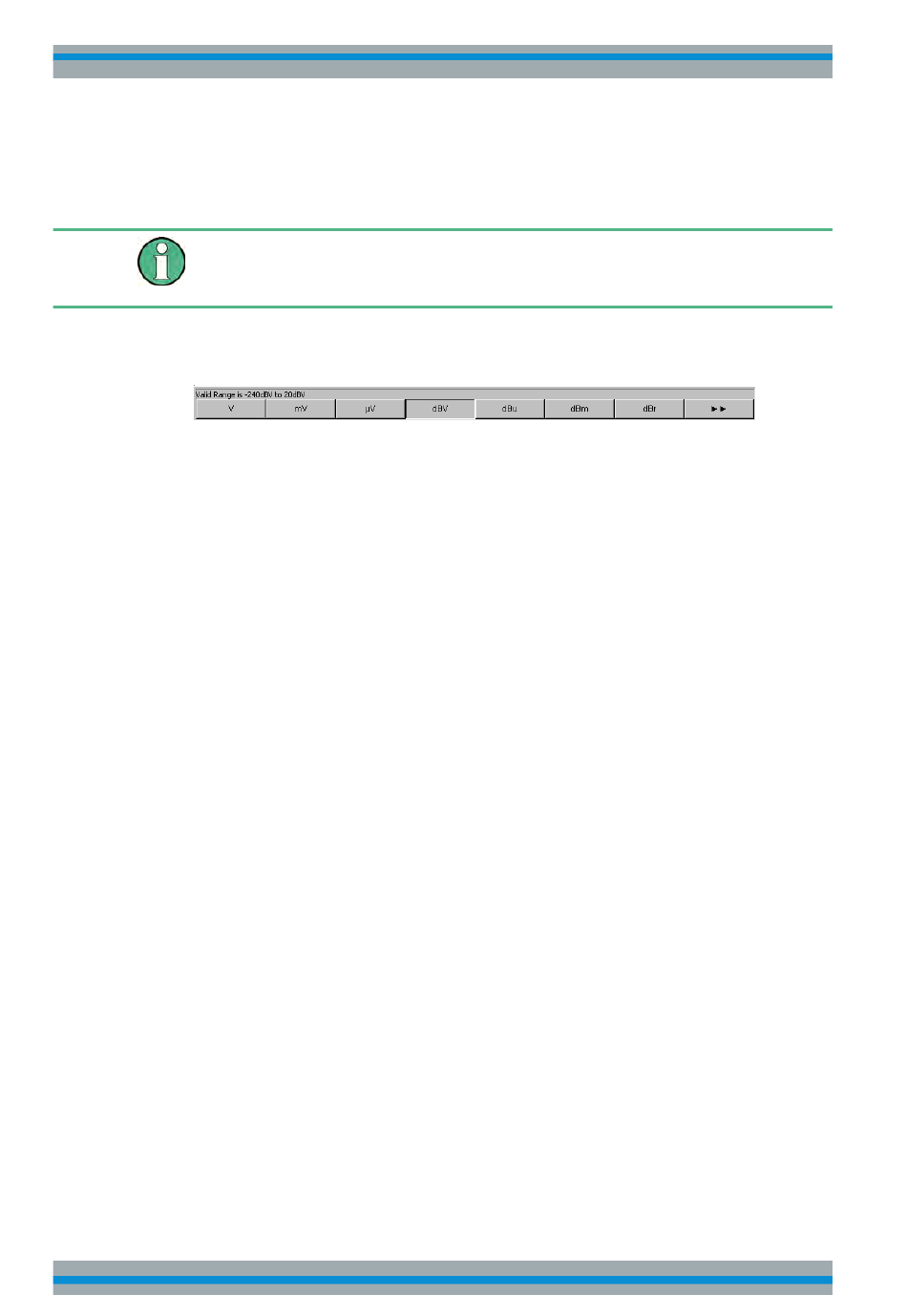

Hier ein Beispiel für die Eingabe der Generatorausgangsspannung. Über den Button
>> können weitere Einheiten gewählt werden:
Bei der Eingabe von numerischen Werten unterscheidet der R&S UPP den Edit-Mode
(gekennzeichnet durch einen grünen Auswahlrahmen) und den Direct-Mode (gekenn-
zeichnet durch einen magentafarbenen Auswahlrahmen). Siehe hierzu auch
tel 4.7.9, "Numerische Werteingabe – Numerische
●
Zahleneingaben im Edit-Mode werden erst durch ENTER bzw. bei Wahl einer Ein-
heit über die Softkey-Leiste übernommen und in der Hardware eingestellt.
●
Zahleneingaben sowie Wertänderungen mit dem Mausrädchen werden im Direct-
Mode sofort an die Hardware weitergegeben und ausgeführt.
Das Ein- bzw. Ausschalten von Funktionen mit Hilfe von Tick-Boxen wird von der
Hardware ausgeführt, sobald der Schaltvorgang mittels der ENTER-Funktion erfolgt
ist. Bei Maus-Bedienung erfolgt das Ein-/Ausschalten bereits durch einen Klick auf die
Tick-Box.
Einstellungen über Radio-Buttons werden von der Hardware ausgeführt, sobald der
Schaltvorgang mit der ENTER-Funktion ausgelöst wird. Bei Maus-Bedienung erfolgt
das Umschalten bereits durch einen Klick auf den entsprechenden Radio-Button.
Die Auswahl eines Parameters aus einem Auswahlfeld wird ebenfalls mit dem Betäti-
gen der ENTER-Funktion ausgeführt. Auch hier genügt ein Mausklick, um den
gewünschten Parameter auszuwählen und zu aktivieren.
Die meisten Einstellungen erfolgen ohne erkennbare Stell- oder Berechnungszeiten.
Ist eine kurze Berechnungszeit notwendig, z.B. um ein an die FFT-Analyse angepass-
tes Multitonsignal zu berechnen, so erfolgt dies im Hintergrund, während die laufenden
Messungen fortgesetzt werden.
