5.3.2 Schnittstellenbelegung
5.3.2.1
Bedienhandbuch 1411.1055.31 ─ 09

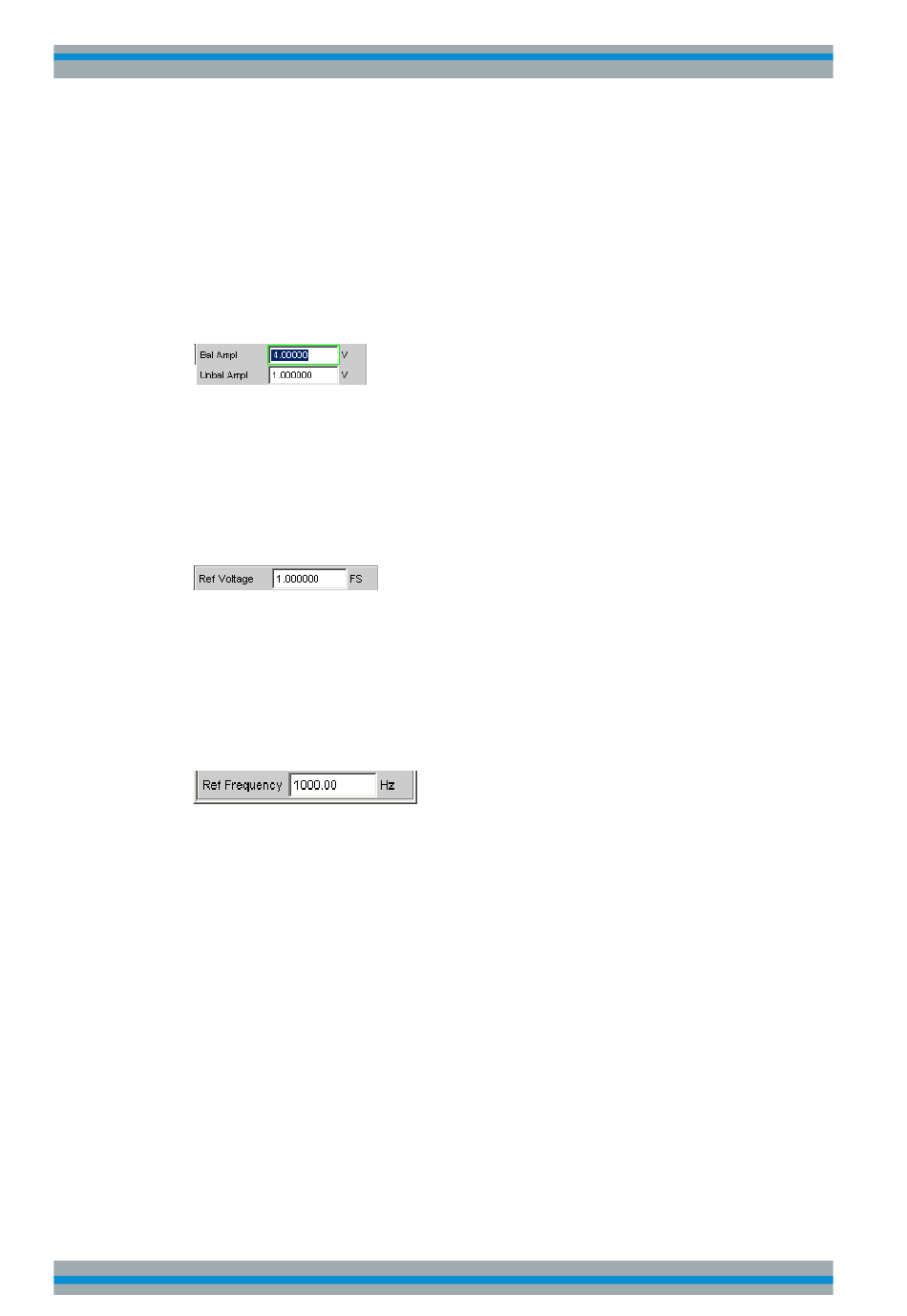

Unbal Ampl
Einstellung der Pulsamplitude des Digital Audio Signals am UNBAL (BNC)-Ausgang.
Die eingestellte Spannung entspricht dem Spitze-Spitze Wert der Pulsamplitude bei
Abschluss des Ausgangs mit der Nennimpedanz (75 Ohm).
Normspannung ist 1 V
Einstellbereich: 0 V ... 2,125 V
Diese Spannung ist gekoppelt an die Einstellung der BAL Amplitude und immer der 4te
Teil davon.
Fernsteuerbefehl:
OUTPut:SIGNal:LEVel
Ref Voltage
Bezugswert für die relativen Amplitudeneinheiten.
Bei Änderung dieses Referenzwertes ändern sich auch alle referenzwertbezogenen
Amplitudeneinstellungen.
Fernsteuerbefehl:
SOURce:VOLTage:REFerence
Ref Frequency
Bezugswert für die relativen Frequenzeinheiten.
Bei Änderung der Referenzfrequenz ändern sich auch alle referenzwertbezogenen
Frequenzeinstellungen.
Fernsteuerbefehl:
SOURce:FREQuency:REFerence
Digitale Audioschnittstellen R&S UPP-B2
Verwendung der Option R&S UPP-B2 (Digitale Audioschnittstellen) für die 2-kanalige
Generierung und Analyse.
DIGITAL OUT
BNC-Ausgang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti-
scher Ausgang gemäß TOSLINK-System
DIGITAL IN
auf Seite 710
auf Seite 707
auf Seite 707
