5.9.8 Sweep-Geschwindigkeit
Bedienhandbuch 1411.1055.31 ─ 09
"Value"
Nach einem abgelaufenen Sweep wird der Generator auf den Wert
gestellt, der in der folgenden Einstellzeile angegeben ist. Dieser Wert
kann außerhalb der durch "Start" und "Stop" bestimmten Werte oder
außerhalb des ersten und letzten Eintrages der Sweepliste liegen.
"Mute"
Nach einem abgelaufenen Sweep wird der Generatorpegel auf 0 V
oder 0 FS gestellt. Der nächste Sweepablauf hebt den Mute auf und
beginnt wieder mit dem "Start"-Wert oder dem ersten Eintrag der
Sweepliste.
Bei laufendem Sweep wird der Generator sofort gemutet, der
Sweep wird neu gestartet und der Generator dabei implizit wieder
eingeschaltet.
Fernsteuerbefehl:
SOURce:SWEep:FREQuency:HALT
SOURce:SWEep:PHASe:HALT
SOURce:SWEep:VOLTage:HALT

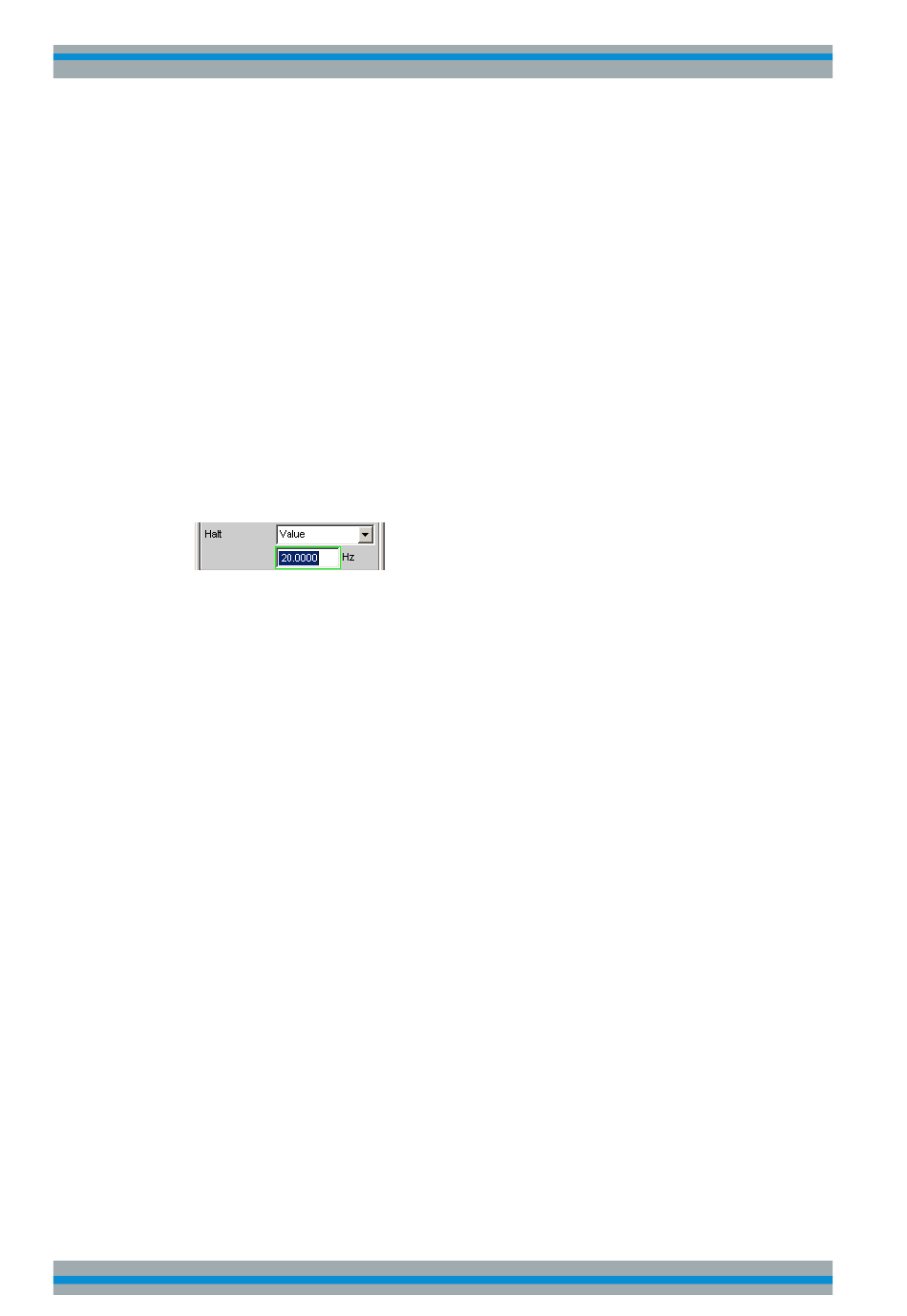

Halt value
Wenn die darüber liegende Einstellzeile auf "Halt" = "Value" steht, wird nach einem
abgelaufenen Sweep der Generator auf den hier angegebenen Wert gestellt. Dieser
Wert kann außerhalb der durch "Start" und "Stop" bestimmten Werte oder außerhalb
des ersten und letzten Eintrages der Sweepliste liegen.
Fernsteuerbefehl:
SOURce:SWEep:FREQuency:HALT:VALue
SOURce:SWEep:PHASe:HALT:VALue
SOURce:SWEep:VOLTage:HALT:VALue
Die Zeit für einen Sweep-Durchlauf ist nur bei automatischen Sweeps von Bedeutung
und wird durch folgende Faktoren bestimmt:
●
Einstellzeit des Generators
●
Erforderliche Verweilzeit; hängt ab von den Eigenschaften des Messobjektes (z.B.
Einschwingzeit)
●
Nur bei synchronen Sweeps (d.h. bei Verwendung des internen Analysators):
Messgeschwindigkeit
Um eine möglichst kurze Durchlaufzeit und somit eine hohe Sweep-Geschwindigkeit
zu erreichen, sollten die Einstellzeiten des Generators und ggf. die Messzeit minimiert
werden. Dazu gibt es eine Reihe von Optimierungsmöglichkeiten:
Minimierung der Generator-Einstellzeit
Die Einstellzeit des digitalen Generatorteils liegt in der Größenordnung von wenigen
Mikrosekunden und kann daher vernachlässigt werden. Dagegen benötigt das Stellen
Allice Messtechnik GmbH
auf Seite 737
auf Seite 737
auf Seite 737
auf Seite 737
auf Seite 737
auf Seite 737
Gerätefunktionen
Sweeps
310
