R&S
UPP
5.20.4 Mehrere Sweep-Kurven in einem Diagramm
Bedienhandbuch 1411.1055.31 ─ 09
●
setzt die Min/Max-Daten und Limitverletzungen der Sweep-Kurven zurück
●
startet einen Dauersweep
Fernsteuerbefehl:
INITiate:CONTinuous
auf Seite 750 STARt
INITiate:FORCe
SINGLE
Betätigen von SINGLE bewirkt den Neustart des Einzelsweeps.
Fernsteuerbefehl:
INITiate:CONTinuous
auf Seite 750 SINGle
INITiate:FORCe
STOP/CONT
Betätigen von STOP/CONTsetzt den Sweep fort.
Fernsteuerbefehl:
-
Abbruch-Ereignis
... startet die Dauermessung (siehe
keiten",
auf Seite 367).

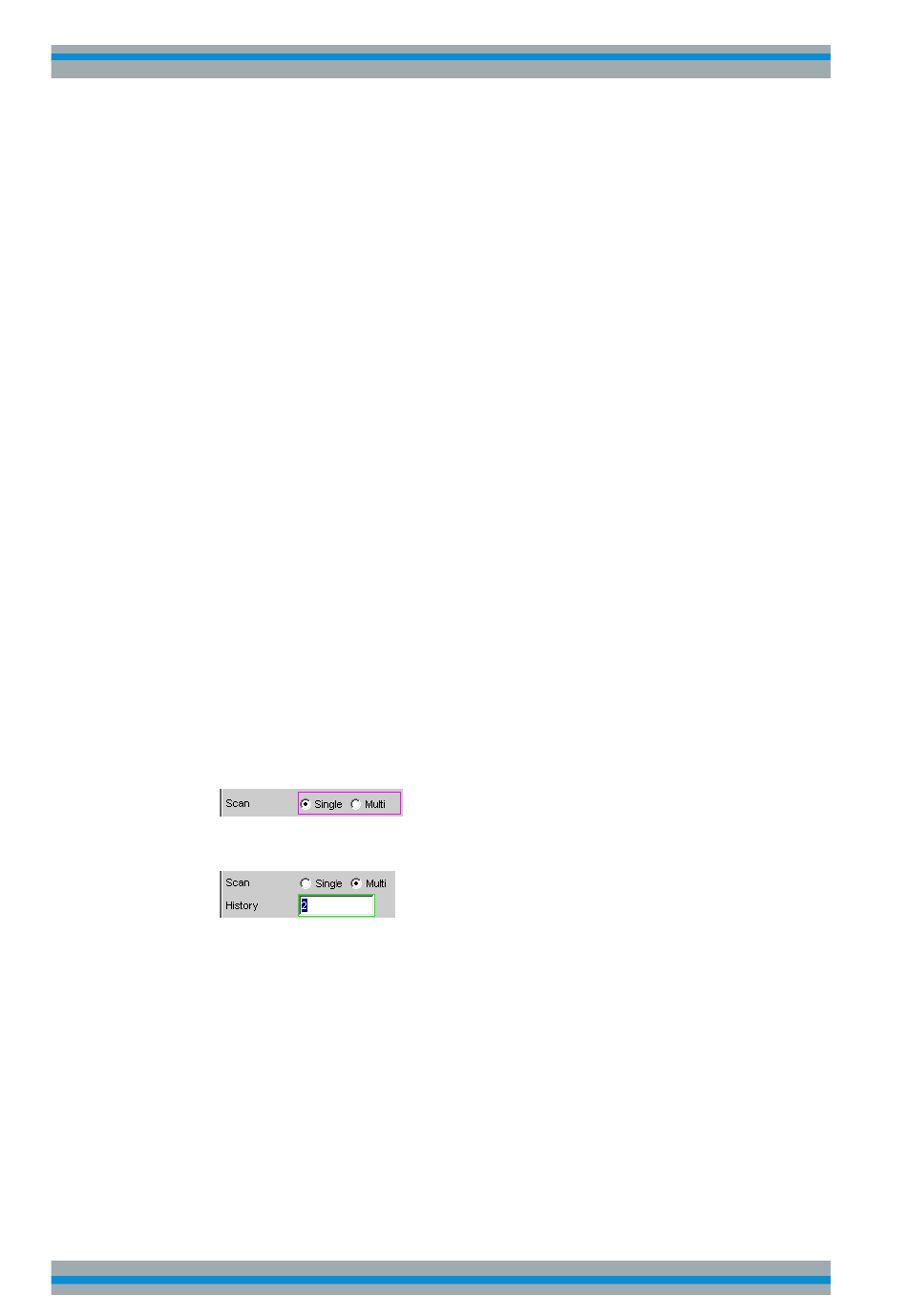

In jedem Sweep-Fenster können bis zu 2 Traces dargestellt werden. Zur grafischen
Darstellung der Sweep-Kurven gibt es 2 Möglichkeiten, die in den einzelnen Sweep-
Fenstern individuell gewählt werden können:
●
Jeder neuer Sweep-Durchlauf löscht die alte Kurve; es ist immer nur eine Kurve
(bzw. ein Kurvenpaar) sichtbar (Singlescan-Betrieb).
●
Jeder neuer Sweep-Durchlauf zeichnet die neue Kurve, ohne die alte Kurve zu
löschen; es sind alle aufgenommenen Kurven sichtbar (Multiscan-Betrieb).
Da auch im Multiscan-Betrieb nur eine endliche Anzahl von Kurven (die letzten 20)
gespeichert wird, sind alle Kurven nur solange sichtbar, bis eine Umskalierung erfolgt.
Dabei wird die grafische Darstellung gelöscht und die letzten Kurven neu gezeichnet,
was auch die Übersicht erhöht. Wie viele Kurven dabei neu gezeichnet werden, kann
durch die Eingabezeile History bestimmt werden.
auf Seite 749 ON
auf Seite 749 OFF
Kapitel 5.20.1, "Überblick über die Sweep-Möglich-
Allice Messtechnik GmbH
Gerätefunktionen
Sweep-Möglichkeiten
372
