R&S
UPP
5.12.2 Schnittstellenbelegung
Bedienhandbuch 1411.1055.31 ─ 09
Verwendung der Option R&S UPP-B2 (Digitale Audioschnittstellen) für die 2-
kanalige Analyse.

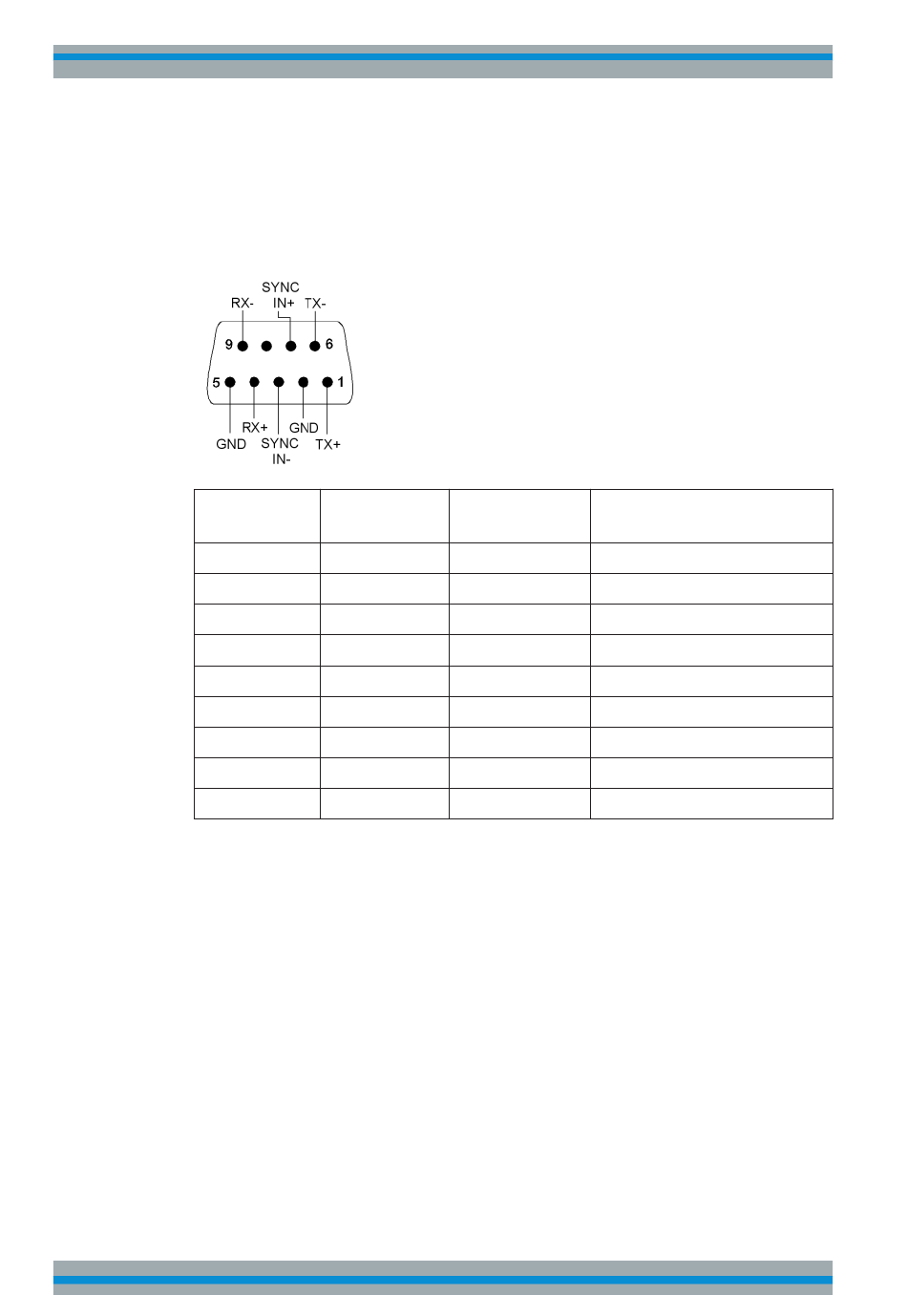

DIGITAL BAL Stecker (9 Pol. D-Sub-Stecker)
Anschluss
Signal
1
TX+
2
GND
3
SYNC IN-
4
RX+
5
GND
6
TX-
7
SYNC IN+
8
9
RX-
Verwendung der Option R&S UPP-B4 (HDMI und Digitale Audioschnittstellen) für
die 2-kanalige Analyse.
DIGITAL OUT
BNC-Ausgang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti-
scher Ausgang gemäß TOSLINK-System
DIGITAL IN
BNC-Eingang für das SPDIF- oder AES/EBU-Format gemäß EIAJ CP-340 und opti-
scher Ausgang gemäß TOSLINK-System
Allice Messtechnik GmbH
Digital Analyzer konfigurieren
Eingang (E)
Beschreibung
Ausgang (A)
A
Transmitter-Ausgang Bal+
Masseanschluss
E
Synchronisationseingang Bal-
E
Receiver-Eingang Bal+
Masseanschluss
A
Transmitter-Ausgang Bal-
E
Synchronisationseingang Bal+
E
Receiver-Eingang Bal-
Gerätefunktionen
328
