R&S
UPP
8.3 Verschaltung einer Kaskade
8.3.1 Taktleitungen
8.3.2 Triggerleitungen
Bedienhandbuch 1411.1055.31 ─ 09
Die R&S-Bestellnummer für die 2-, 4-, und 8-Kanal-Varianten lauten in dieser Reihen-
folge: 1411.1003.02, 1411.1003.04, 1411.1003.08.

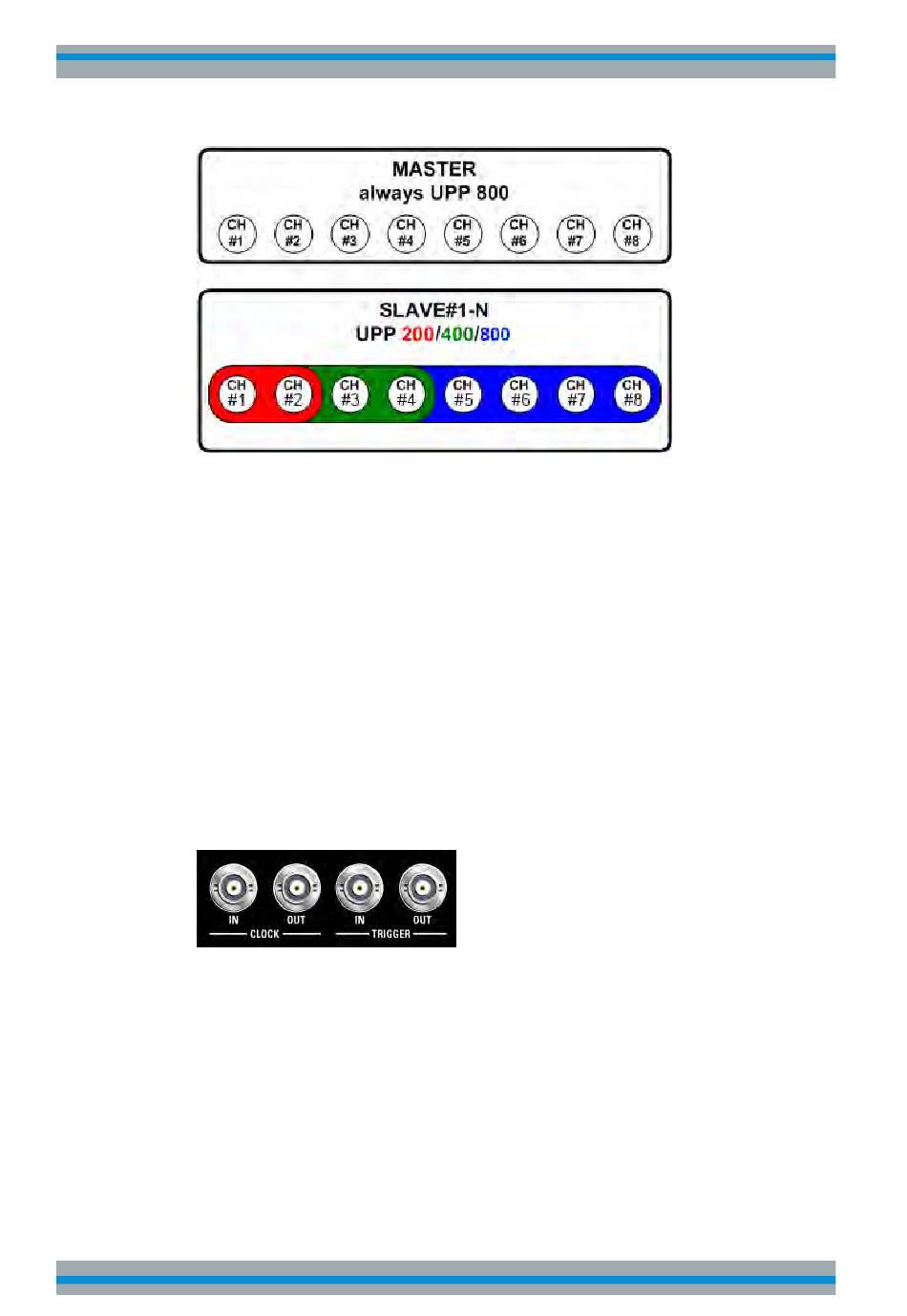

In einer Kaskade werden alle beteiligten Messgeräte mit einem gemeinsamen Refe-
renztakt versorgt, um eine synchrone Messwerterfassung zu ermöglichen. Ausgehend
vom Master Device wird der Clock mittels einer Daisy Chain von Slave zu Slave wei-
tergereicht.
Beginnend mit dem Master wird jeweils der CLOCK OUT-BNC-Ausgang mit dem
CLOCK IN-BNC-Eingang auf der Rückseite des nächsten Gerätes verbunden.
Als Verbindungsleitungen werden handelsübliche 50 Ω BNC-Kabel verwendet.
Das Triggerereignis zum Start der Messwertaufnahme wird stets vom Master Device
generiert und ebenfalls per Daisy Chain an alle angeschlossenen Slaves verteilt.
Beginnend mit dem Master wird jeweils der "TRIGGER OUT" BNC-Ausgang mit dem
"TRIGGER IN" BNC-Eingang auf der Rückseite des nächsten Gerätes verbunden.
Allice Messtechnik GmbH
Kaskadierung
Verschaltung einer Kaskade
865
