R&S
UPP
5.20 Sweep-Möglichkeiten
Bedienhandbuch 1411.1055.31 ─ 09
Es ist unbedingt darauf zu achten, dass die Terminierungsbedingung erfüllt wird, damit
sichergestellt ist, dass alle Scans gespeichert werden.
Fernsteuerbefehl:
ARM:FREQuency:STOP
auf Seite 753
ARM:VOLTage:STOP

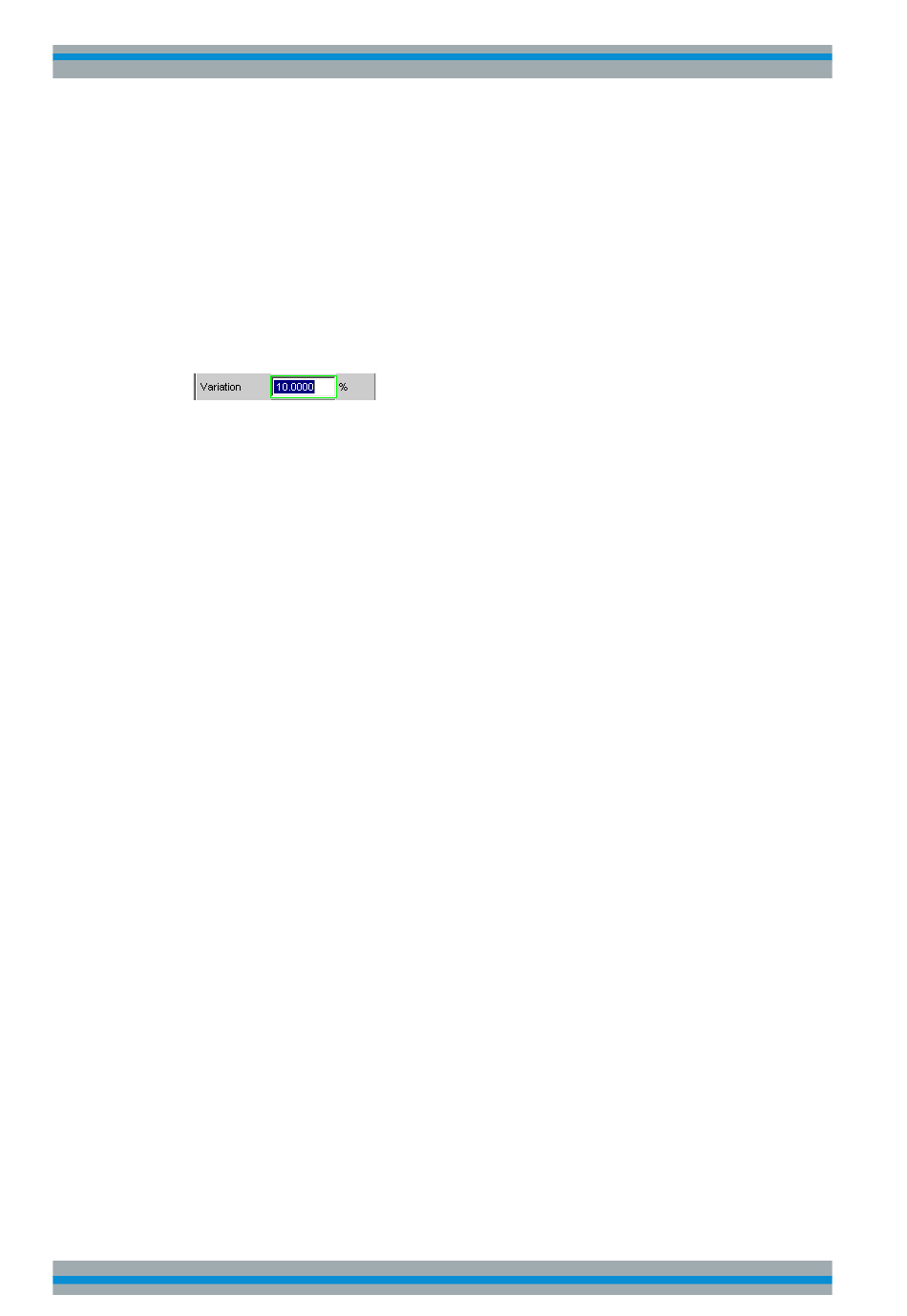

Variation
Eingabe der relativen Frequenz- bzw. Pegeländerung in Prozent, ab der bei externen
Sweeps eine neue Messung ausgelöst wird. Bei externen Pegelsweeps kann der Wert
auch in dB eingegeben werden.
Die Variation sollte etwa 5% bis 10% kleiner gewählt werden als die zu erwartenden
Änderungen, um einerseits sicher, andererseits nicht auf Zwischenwerte zu triggern.
Aus dem Eingabewert errechnet sich der interne Variationsfaktor
●
Für Aufwärts-Sweeps: 1 + var/100
●
Für Abwärts-Sweeps: 1 – var/100
Hinweis: Die unterschiedlichen Variationsfaktoren für Aufwärts- und Abwärts-Sweep
bewirken, dass die Anzahl der Sweep-Punkte bei einem Aufwärts-Sweep – bei identi-
schen Werten für Start, Stop und Variation – etwas größer ist als bei einem Abwärts-
Sweep.
Eine Änderung um mindestens diesen Wert in Richtung von Stop nach Start (entgegen
der Sweep-Richtung) bewirkt bei Dauer-Sweeps den Neustart der Messwert-Aufzeich-
nung.
Der untere Eingabewert wird unter Berücksichtigung der aktuellen Start- und Stopp-
Werte automatisch so begrenzt, dass unabhängig von der Sweep-Richtung maximal
1024 Messwerte aufgezeichnet werden können. Werte unterhalb von 0.1% können
generell nicht eingegeben werden.
Fernsteuerbefehl:
TRIGger:FREQuency:VARiation
TRIGger:VOLTage:VARiation
Neben dem Mess-System verfügt der R&S UPP über ein umfangreiches Sweep-Sys-
tem. Es wird durch Einschalten eines Generator-Sweeps als Generator-Sweep-System
oder durch Einschalten des RMS-Selektions-Sweeps als Analysator-Sweep-System
aktiviert und übernimmt dann die Steuerung des Mess-Systems.
Das Starten und auch Stoppen von Sweeps geschieht – bei aktiviertem Sweep-System
– in der Handbedienung über die Tasten oder Buttons START, SINGLE und STOP/
CONT.
auf Seite 753
auf Seite 752
auf Seite 752
Allice Messtechnik GmbH
Gerätefunktionen
Sweep-Möglichkeiten
366
