R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Gain
Sofern das Häkchen "All Chan Sine" in der darüberliegenden Einstellzeile gesetzt ist,
wird vom Pegel des übergeordneten Sinus ein prozentualer Anteil zum Gesamtsignal
addiert.
Fernsteuerbefehl:
SOURce:MCHannel<n2>:ACHSine:STATe
SOURce:MCHannel<n2>:GAIN

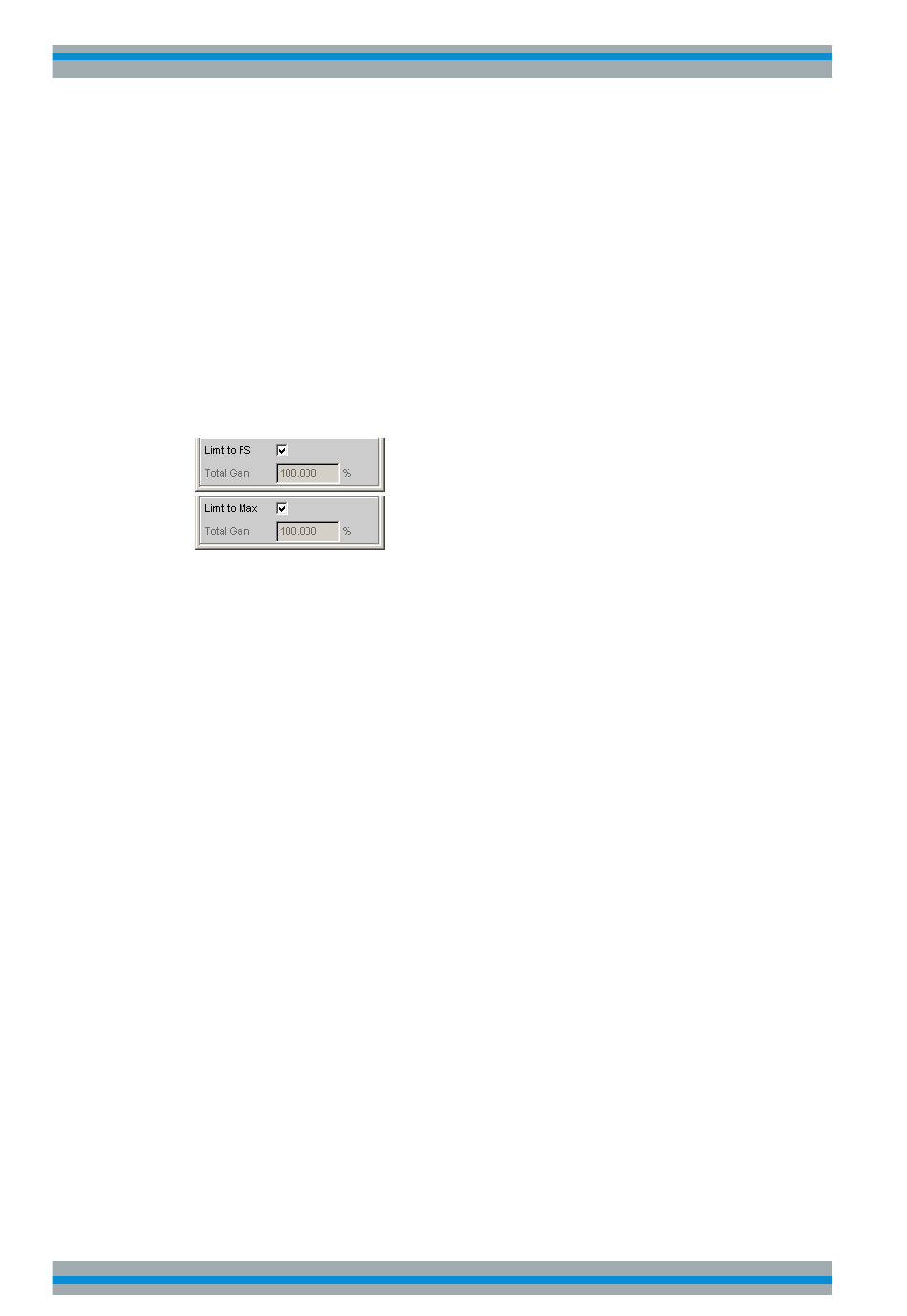

Limit to FS / Limit to Max
Der Schriftzug im Panel ändert sich entsprechend dem gewählten Generator zwischen
Limit to FS (digital) und Limit to Max (analog). Das Gesamtsignal wird für die Digital-
generatoren auf maximal 1 FS, für die Analoggeneratoren auf die maximal mögliche
bzw. gewünschte Spannung beschnitten.
"Deaktiviert:"
Mit der nachfolgenden Einstellzeile "Total Gain" kann das Gesamtsig-
nal gedämpft oder verstärkt werden.
"Aktiviert:"
Das Gesamtsignal wird auf 1 FS bzw. auf die maximal mögliche
Spannung begrenzt.
Fernsteuerbefehl:
SOURce:MCHannel<n2>:LIMittofs
Total Gain
Diese Einstellzeile kann nur dann bedient werden, wenn "Limit to FS" bzw. "Limit to
Max" deaktiviert ist und gestattet eine Pegelung des Gesamtsignales. Der obere
Grenzwert wird so berechnet, dass der Pegel des Gesamtsignals bei Digitalgenerato-
ren 1 FS bzw. bei Analoggeneratoren die maximal mögliche Spannung nicht über-
schreiten kann.
Fernsteuerbefehl:
SOURce:MCHannel<n2>:TOTal:GAIN
Allice Messtechnik GmbH
auf Seite 731
auf Seite 731
auf Seite 731
auf Seite 733
Gerätefunktionen
Generatorsignale
287
