R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
Voltage
Amplitude des Sinus Burst.
Fernsteuerbefehl:
SOURce:VOLTage<n2>
On Time

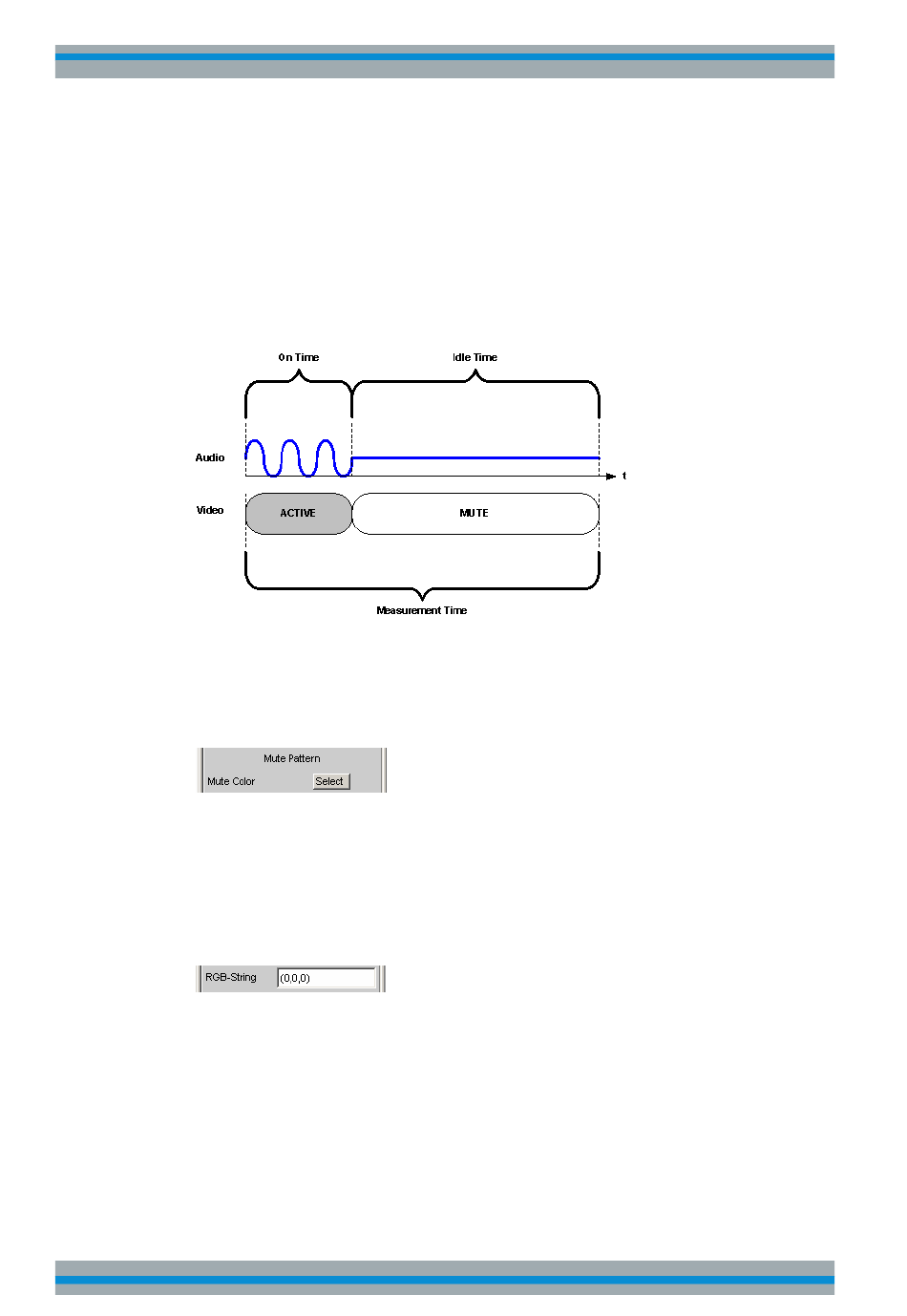

Bestimmt zusammen mit der in der zugehörigen Analyzermessfunktion "Lip Sync" ein-
gestellten "Meas Time" die Periodizität des Lip Sync Patterns. Der zeitliche Zusam-
menhang ist aus folgender Darstellung ersichtlich:
Fernsteuerbefehl:
auf Seite 723
SOURce:ONTime
Mute Color
Farbe, welche ausgegeben wird, wenn keine Audiodaten anliegen.
Die Farbe kann mittels Farbauswahl-Dialogbox konfiguriert werden. In der folgenden
Einstellzeile werden die Farben stets als Dezimaläquivalent von 12 Bit breiten Zahlen-
werten dargestellt. Bei einer geringeren Farbtiefe im Auswahlfeld "Color Depth" wer-
den die entsprechenden LSBs nicht übertragen, sondern zu 0 gesetzt.
RGB-String
Farbe, welche ausgegeben wird, wenn keine Audiodaten anliegen.
Die Farbauswahl aus der obigen Farbauswahl-Dialogbox wird als RGB-String abgebil-
det und kann hier ggf. verändert werden. Abgebildet wird jeweils das Dezimaläquiva-
lent von 12 Bit breiten Zahlenwerten. Bei einer geringeren Farbtiefe im Auswahlfeld
"Color Depth" werden die entsprechenden LSBs nicht übertragen, sondern zu 0
gesetzt.
Active Color
Farbe, welche ausgegeben wird, wenn Audiodaten ausgegeben werden.
auf Seite 717
Allice Messtechnik GmbH
Gerätefunktionen
Generatorsignale
289
