R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

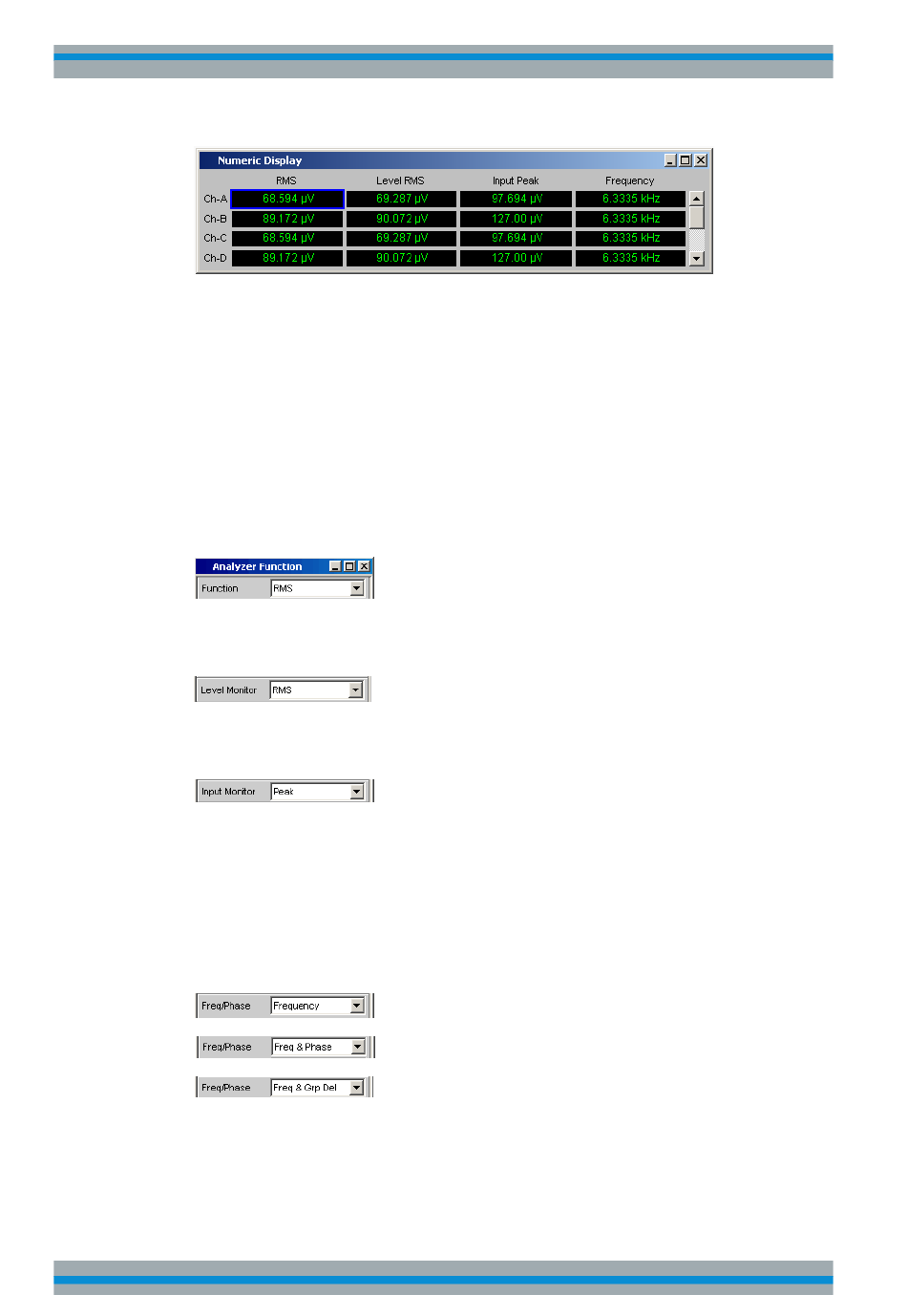

1: Bezeichnung der Messfunktion
Bezeichnung der aktuellen Messfunktion in der Reihenfolge von links nach rechts:
Function, Level Monitor, Input Monitor, Freq/Phase.
Wird die Messfunktion im Analyzer Panel umgestellt, ändern sich die Schriftzüge.
2, 3: Messergebnis von Kanal 1, Messergebnis von Kanal 2
in der oben angegebenen Reihenfolge.
4: Function Messergebnis, 1. Spalte
Messergebnisse der Funktion, die im Panel Analyzer Function in der Zeile "Function"
eingestellt ist.
5: Messergebnis Level Monitor, 2. Spalte
Messergebnisse der eingestellten Funktion des Level Monitors.
6: Messergebnis Input Monitor, 3. Spalte
Messergebnisse der Funktion Input Monitor.
7: Messergebnis der Messfunktion Freq/Phase, 4. Spalte
Messergebnis der Messfunktion Freq/Phase.
Bei Einstellung "Frequency" oder "Sample Freq" entweder Anzeige des Frequenzmes-
sergebnisses oder bei Einstellung von Freq & Phase-, Freq & GrpDel- oder
Freq & Samplefreq-Anzeige des Frequenzmessergebnisses in der ersten Zeile und
Anzeige der Phasen-, Gruppenlaufzeit- oder Samplefrequenzmessergebnis in der
zweiten und ggf. in den folgenden Zeilen.
8: Auswahlrahmen
Wenn das numerische Anzeigefeld den Fokus hat, kann mit einem Mausklick eine
Messergebnisanzeige ausgewählt werden. Ein Doppelklick mit der Maus öffnen die
zugehörige Kombi-Anzeige (siehe
Allice Messtechnik GmbH
Kapitel 5.47,
"Kombi-Anzeige",
Gerätefunktionen
Numerisches Anzeigefeld
auf Seite 596).
594
