R&S
UPP
5.42 Switcher Panel
Bedienhandbuch 1411.1055.31 ─ 09
über das die Ausgangsspannung gleichzeitig an beiden Monitor-Ausgängen verändert
werden kann.
Ist an den R&S UPP eine Maus angeschlossen, ist der waagrechte Schiebebalken
direkt bedienbar. Die Änderung der Ausgangsspannung kann an der externen Tastatur
auch mit TAB / SHIFT TAB in 1-dB-Schritten und mit PAGE UP / DOWN in 10-dB-
Schritten erfolgen.
Das Eingabefenster verschwindet wieder vom Bildschirm durch ein Anklicken des
Kreuzchens mit der Maus an der rechten oberen Ecke, durch ENTER oder nochmali-
ges CTRL+F9.
Fernsteuerbefehl:
AUXiliaries:SPEaker:VOLume<n3>

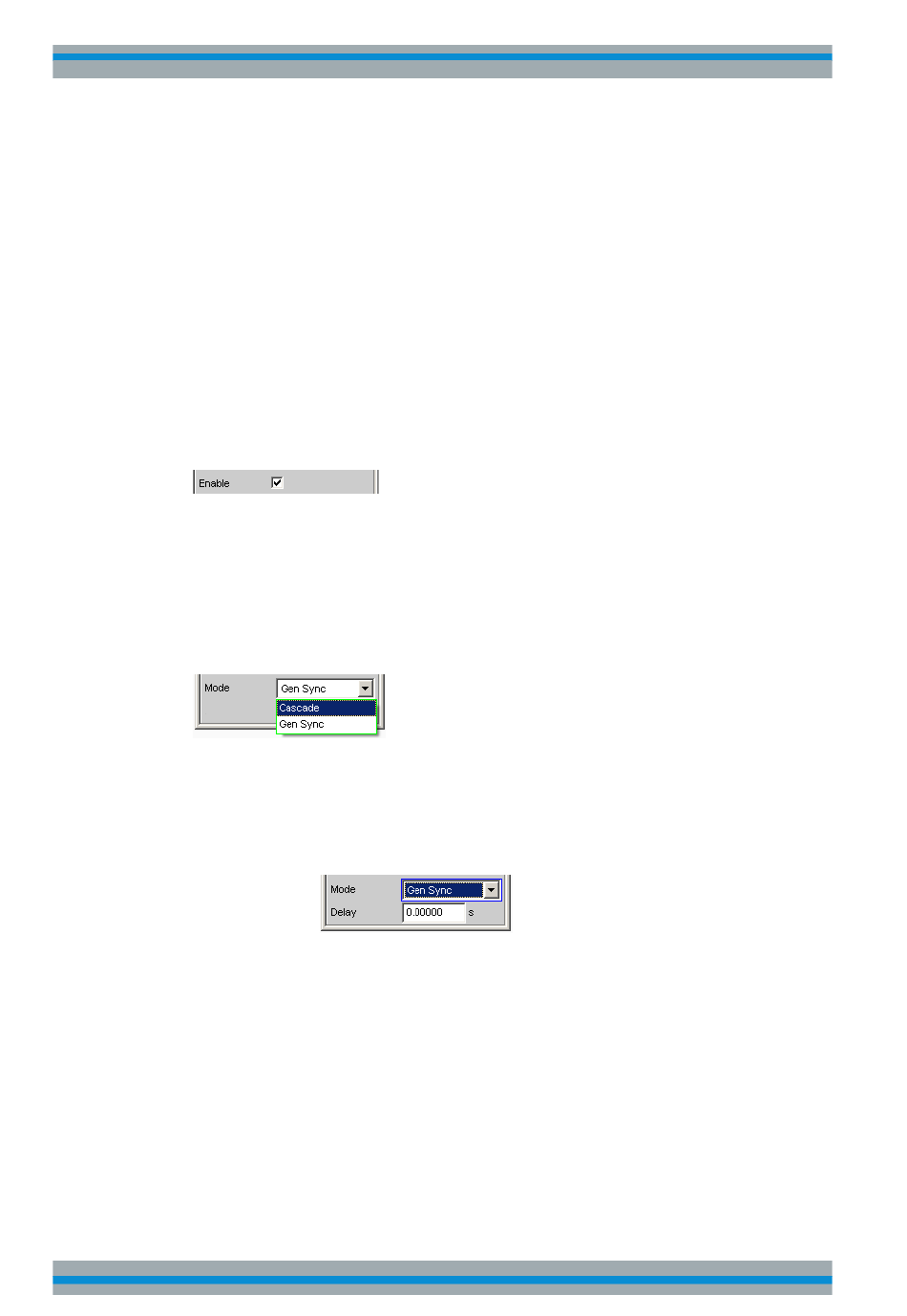

Enable
Aktiviert oder deaktiviert den Trigger-Ausgang
Wenn der Trigger-Ausgang deaktiviert ist, liegt an der BNC-Buchse TRIGGER OUT an
der Rückseite des Gerätes ein Low-Pegel an.
Fernsteuerbefehl:
AUXiliaries:TRIGger:OUTPut:ENABle
Mode
Betriebsart der BNC-Buchse TRIGGER OUT an der Rückseite des Gerätes.
"Cascade"
Reserviert für spätere Anwendungen.
"Gen Sync"
Nach dem Start des Generators wird an der BNC-Buchse TRIGGER
OUT an der Rückseite des Gerätes ein positiver Puls mit einer Länge
von 1 ms ausgegeben, der zum Triggern externer Geräte oder Schal-
tungen verwendet werden kann.
Delay bestimmt die Zeit vom Start des Generators bis zur Ausgabe
des Triggerpulses.
Fernsteuerbefehl:
AUXiliaries:TRIGger:OUTPut:MODE
AUXiliaries:TRIGger:OUTPut:DELay
Dieser Abschnitt beschreibt, wie der Switcher R&S UPZ an den R&S UPP angeschlos-
sen und bedient wird.
Allice Messtechnik GmbH
auf Seite 793
auf Seite 793
auf Seite 793
auf Seite 793
Gerätefunktionen
Switcher Panel
502
