R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

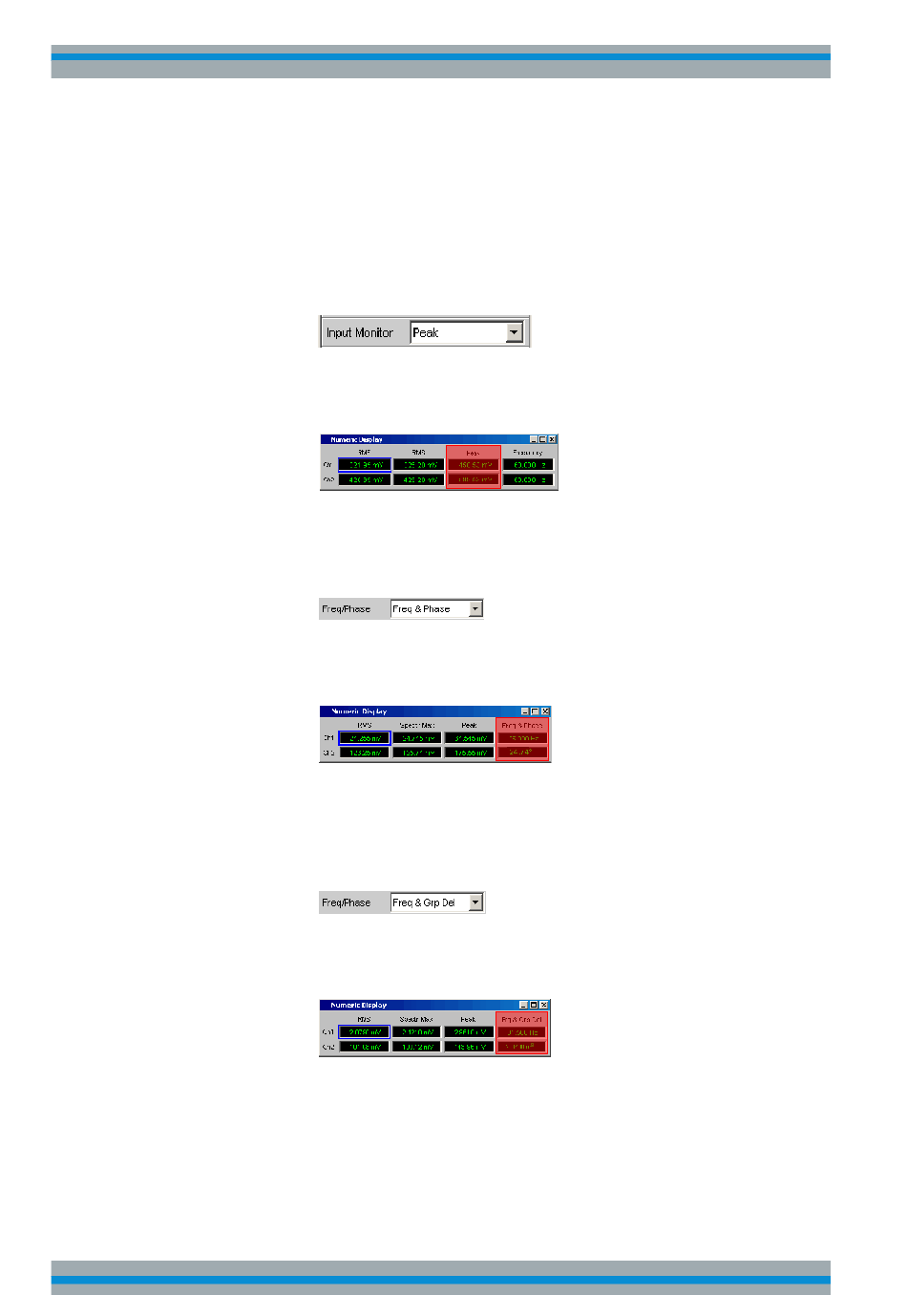

"Inp Peak Chx, Inp Peak"
Das durch einen Generatorsweep gewonnene Peak-Messergebnis
der Zusatzmessfunktion InputMonitor = Peak von
●
Kanal 1 oder
●
Kanal 2 oder
●
bei einem Multi-Kanal-Instrument der unter der folgenden Einstell-
zeile Channel angegebenen Kanalnummer.
wird als Trace A oder Trace B über einer unter X-Axis gewählten phy-
sikalischen Grundgröße dargestellt.
Das Messergebnis wird im Numerischen Anzeigefeld angezeigt:
"Phase"
Das durch einen Generatorsweep gewonnene Phase-Messergebnis
der Zusatzmessfunktion Frequ/Phase = Freq & Phase
Bei einem Multi-Kanal-Instrument erfolgt der Kanalbezug durch die
folgende Einstellzeile Channel.
wird als Trace A oder Trace B über einer unter X-Axis gewählten phy-
sikalischen Grundgröße dargestellt.
Das Messergebnis wird im Numerischen Anzeigefeld angezeigt:
Das durch einen Generatorsweep gewonnene Group Delay-Messer-
"Group Delay"
gebnis (Gruppenlaufzeit) der Zusatzmessfunktion.
Freq/Phase = Freq & Grp Del
Bei einem Multi-Kanal-Instrument erfolgt der Kanalbezug durch die
folgende Einstellzeile Channel.
wird als Trace A oder Trace B über einer unter X-Axis gewählten phy-
sikalischen Grundgröße dargestellt.
Das Messergebnis wird im Numerischen Anzeigefeld angezeigt:
"File: Trace A"
Der Trace A wird von Datei geladen.
Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell-
zeile.
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
Gerätefunktionen
531
