R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09
"File: Trace B"
Der Trace B wird von Datei geladen.
Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell-
zeile.
Fernsteuerbefehl:
DISPlay:WAVeform<n2>:A:YSOurce
DISPlay:WAVeform<n2>:B:YSOurce

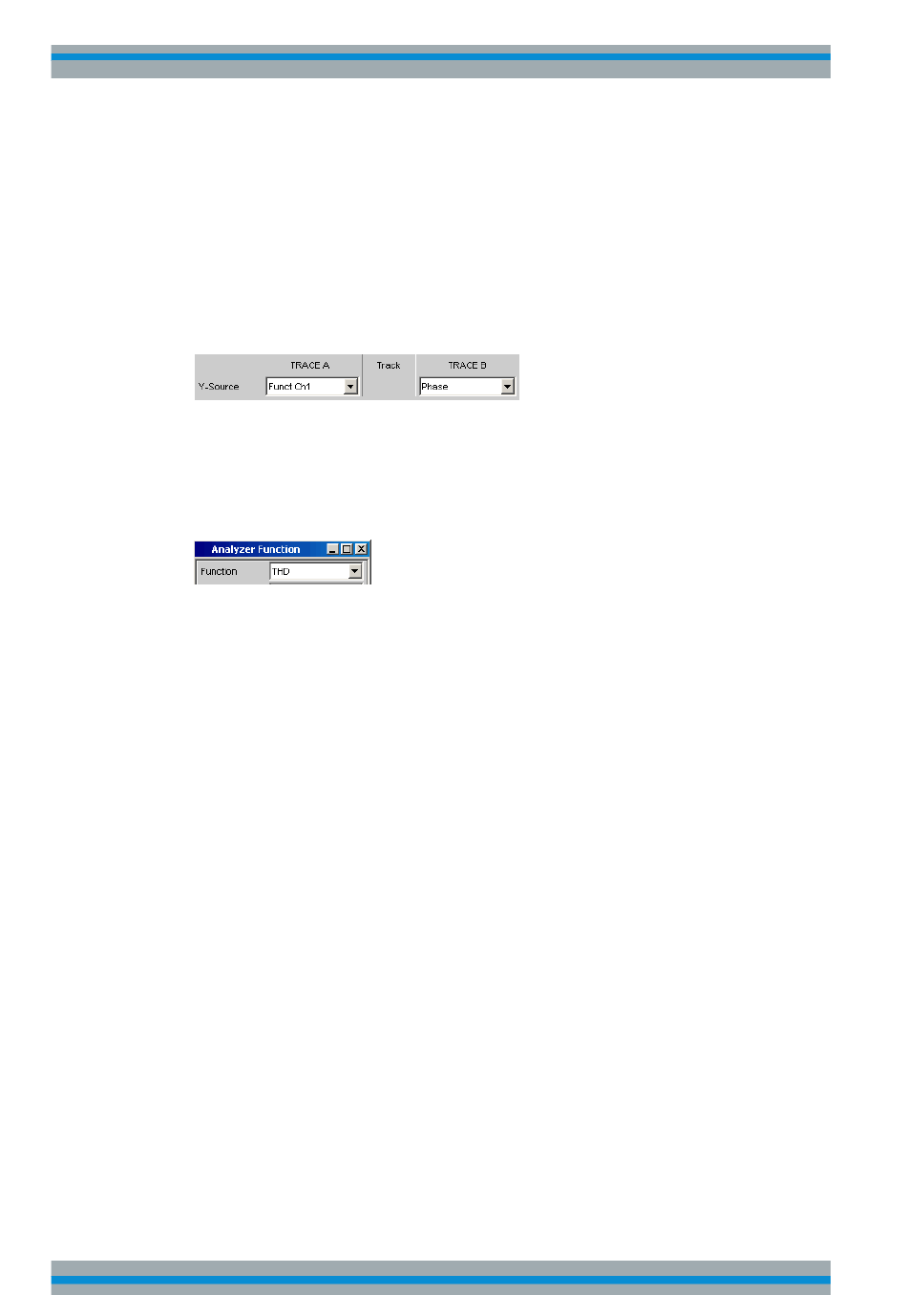

Y-Source
Grafiksystem Bargraph
Hiermit wird gewählt, ob das Messergebnis von Kanal 1 oder Kanal 2 der Analyzer-
Messfunktionen THD, THD+N & SINAD, Mod Dist und DFD als TRACE A oder als
TRACE B gesammelt und an der linken oder rechten Y-Achse graphisch dargestellt
werden sollen.
Auszug aus dem Analyzer Function Panel:
Weitere Informationen im Zusammenhang mit Y-Source (siehe
wertreihen",
auf Seite 620).
Es wird kein Trace dargestellt, oder ein vorhandener Trace wird
"Off"
gelöscht.
"Funct Chx, Function"
Das Function-Messergebnis von
●
Kanal 1 oder
●
Kanal 2 oder
●
bei einem Multi-Kanal-Instrument der unter der folgenden Einstell-
zeile Channel angegebenen Kanalnummer
der Analyzer-Messfunktionen THD, THD+N & SINAD, Mod Dist und
DFD wird als Trace A oder Trace B über einer nicht maßstäblichen X-
Achse dargestellt.
"File: Trace A"
Der Trace A wird von Datei geladen.
Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell-
zeile.
"File: Trace B"
Der Trace B wird von Datei geladen.
Die Eingabe des Dateinamens erfolgt in der nachfolgenden Einstell-
zeile.
Fernsteuerbefehl:
DISPlay:BARGraph<n2>:A:YSOurce
DISPlay:BARGraph<n2>:B:YSOurce
Trace File
Alle Grafiksysteme
Allice Messtechnik GmbH
Kurven-, Spektrum- und Balkendarstellung
auf Seite 812
auf Seite 812
Kapitel 5.49, "Mess-
auf Seite 812
auf Seite 812
Gerätefunktionen
535
