b) Cursor verwenden:

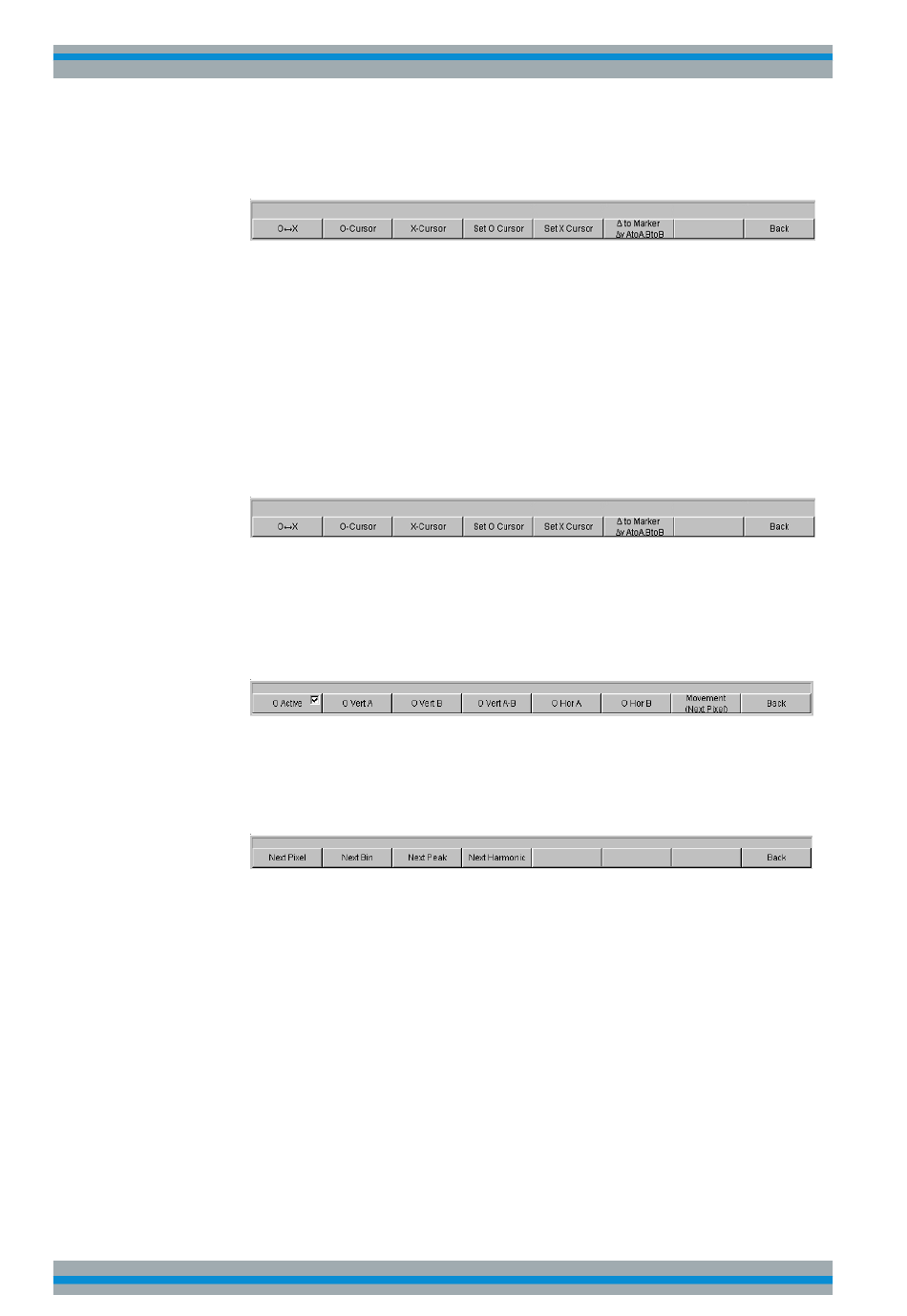

Durch Betätigen des Buttons "Cursor" gelangt man zu den Cursor-Softkeys:
Der Audio Analyzer verwendet zwei Cursor, die mit den Symbolen ⃝ und X
gekennzeichnet sind. Mit diesen Symbole werden die gemessenen Punkte in
der Grafik markiert (siehe Beispielgrafik unten).
In einer Grafik ist immer nur maximal ein Cursor aktiv und kann bewegt wer-
den. Dieser Cursor wird mit einer durchgezogenen Linie dargestellt, der nicht
aktive Cursor wird gestrichelt gezeichnet.
Mit dem Button ⃝ <--> X werden ⃝- und X-Cursor abwechselnd aktiv geschal-
tet.
Wurde z.B. mit dem Button ⃝-Cursor der Cursor aktiviert, so erscheinen die
folgenden Softkeys:
Mit dem Button Vert A wird ein vertikaler Cursor auf Trace A aktiviert, der nun
mit der Maus gepackt und bewegt werden kann.
Die Schrittweite, mit der der Cursor bewegt wird, kann über weitere Softkeys
der nächsten Ebene eingestellt werden, die mit Softkey "Movement" aufgerufen
werden.
Der Button Movement verzweigt in die nächste Softkey-Ebene; dort werden
verschiedene Schrittweiten zur Bewegung des Cursors angeboten. Der Button
"Movement" zeigt in seiner zweiten Beschriftungszeile in Klammern die gerade
gewählte Schrittweite an.
