5.51.1.5
5.51.1.6
Bedienhandbuch 1411.1055.31 ─ 09
Laden von Trace-Dateien, abhängig von der Einstellung Singlescan oder Multi-
scan
Abhängig von "Scan" = Single oder "Scan" = Multi ändert sich das Erscheinungsbild
beim Laden oder Aufzeichnen von Scans.
Einstellung "Scan" = Multi
Wird ein Trace von Datei geladen und liegt in der Datei ein Multi-Scan vor, werden so
viele Scans aus der Datei entnommen wie vorhanden sind oder bis die in der Einstell-
zeile History angegebene Zahl erreicht ist. Wenn in der Datei nur ein Single-Scan vor-
liegt, dann wird dieser Scan als Multiscan mit nur einem Scan interpretiert. Sind in der
Trace-Datei Min/Max-Scans gespeichert, dann wird das Häkchen "Show Min Max
"automatisch gesetzt, so dass diese Scans in der Grafik angezeigt werden.
Einstellung "Scan" = Single
Wird ein Scan von Datei geladen und liegt in der Datei ein Multi-Scan vor, wird der
erste Scan daraus entnommen. Sind in der Trace-Datei Min/Max-Scans gespeichert,
dann wird das Häkchen "Show Min Max" automatisch gesetzt, so dass diese Scans in
der Grafik angezeigt werden. Somit wird ein Single-Scan mit maximal 3 Scans pro
Kanal dargestellt.
Wenn Y-Source auf File: Trace A oder File: Trace B umgeschaltet wird, wird die Ein-
stellzeile "Alive/Hold" nicht bedienbar mit der Einstellung Hold dargestellt, denn eine
Wahlmöglichkeit "Alive/Hold" macht für einen von Datei geladenen Trace keinen Sinn.
Wenn Y-Source auf Messung geschaltet wird, wird die Einstellzeile "Alive/Hold" wieder
bedienbar mit der Einstellung Alive dargestellt.
Bei der Umschaltung von "Scan" = Single auf "Scan" = Multi bleibt der einzelne Scan
erhalten und "New Scan" wird zwangsweise in den Append-Mode geschaltet. Mit
jedem SINGLE werden neue Scans angehängt.
Bei der Umschaltung von "Scan" = Multi auf Scan = Single bleibt der letzte Scan des
aktuellen Multiscans erhalten.

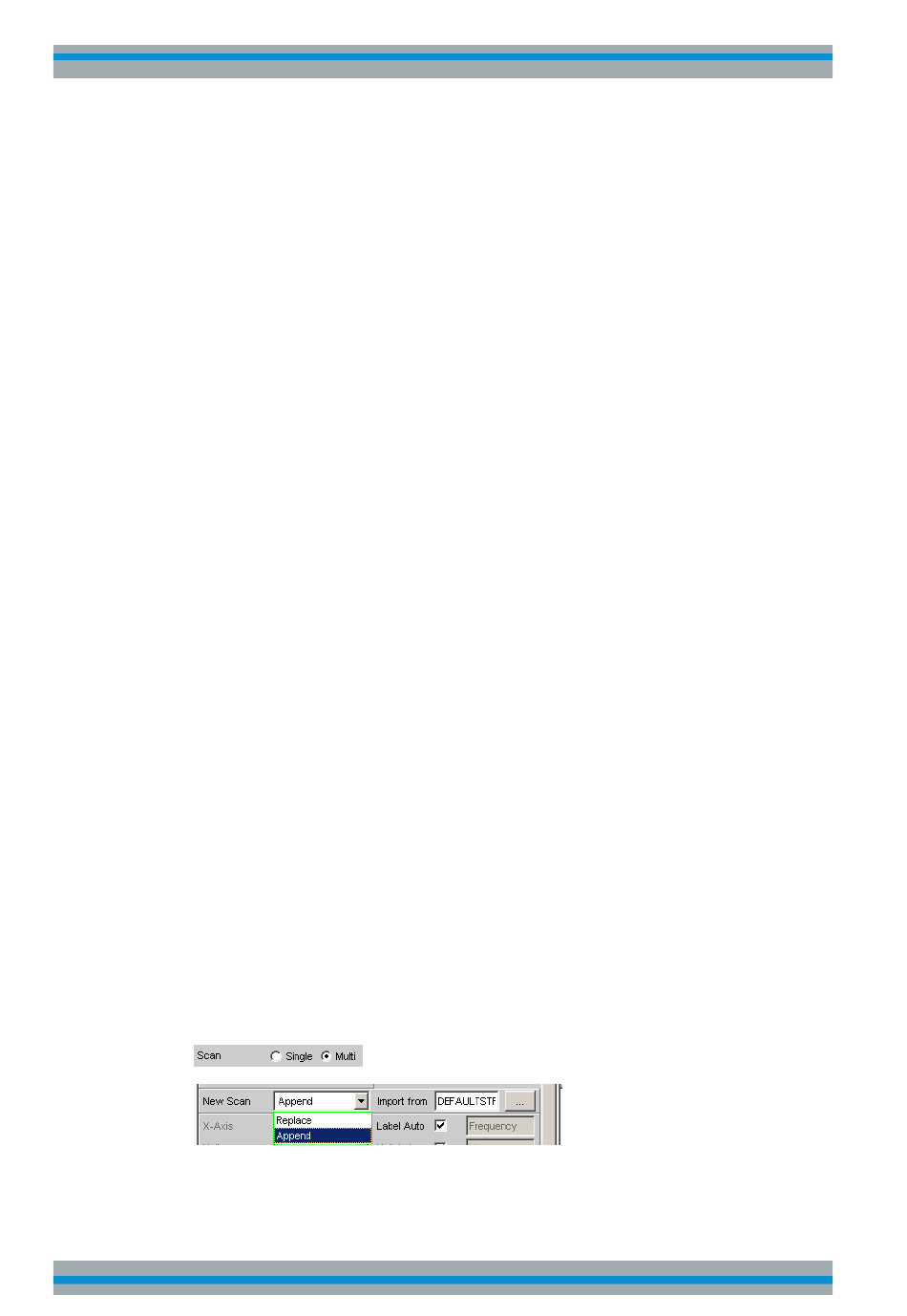

Anfügen oder Ersetzen von Scans
Ob Scans an bereits vorhandene Scans angefügt werden oder ob ein einzelner Scan
gegen einen anderen ausgetauscht wird, wird mit der Einstellzeile "New Scan" =
Append oder Replace bestimmt.
Die Einstellzeilen "New Scan" und "Import from" werden nur für Multiscan (Scan =
Multi) angeboten, denn nur bei der Multiscan-Aufzeichnung können neue Scans ange-
fügt oder ersetzt werden.
