R&S UPP
Bedienhandbuch 1411.1055.31 ─ 09

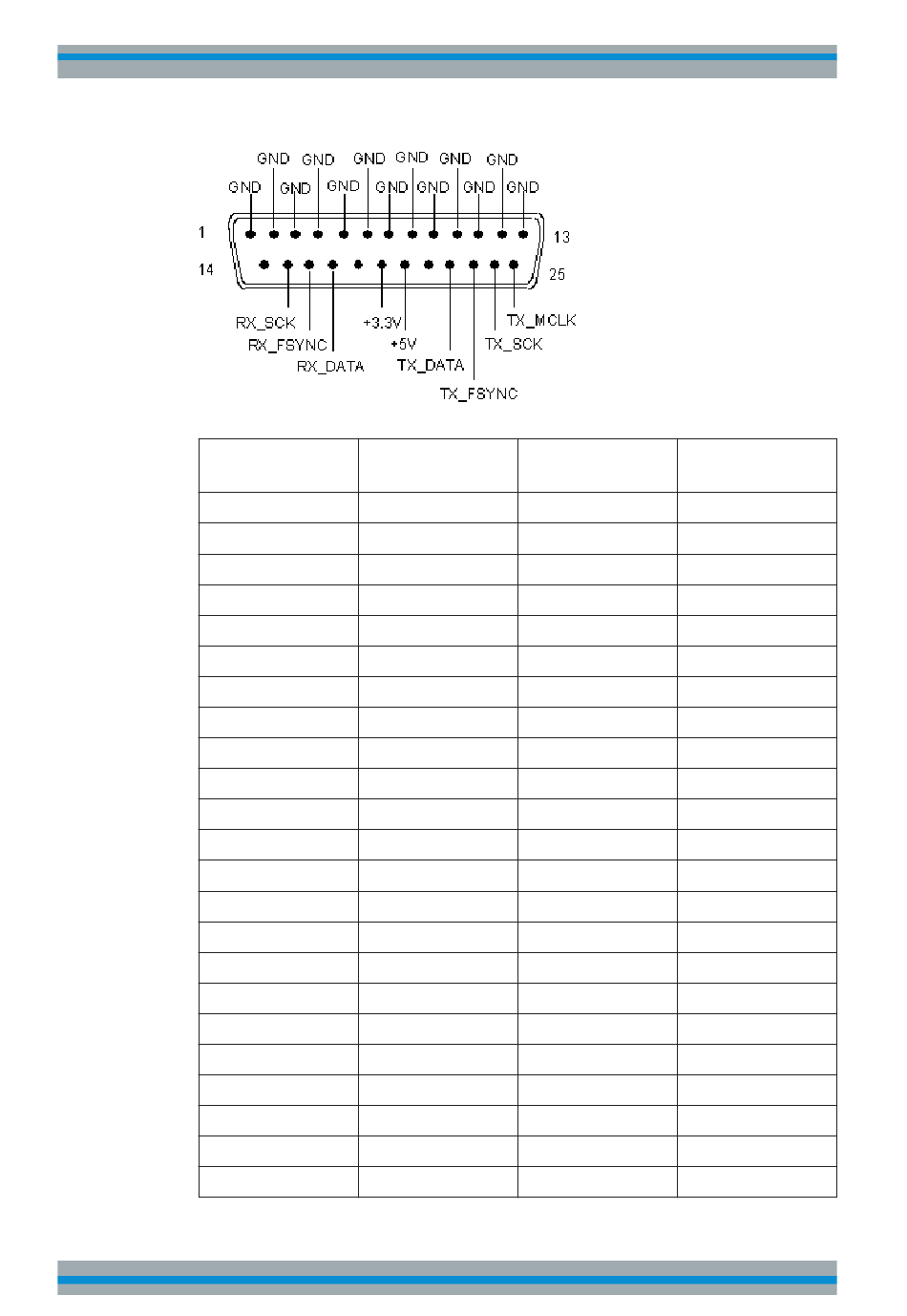

Anschluss Signal
1 GND
2 GND
3 GND
4 GND
5 GND
6 GND
7 GND
8 GND
9 GND
10 GND
11 GND
12 GND
13 GND
14 not connected
15 RX_SCK
16 RX_FSYNC
17 RX_DATA
18 not connected
19 +3.3 V (500 mA)
20 +5 V (500 mA)
21 not connected
22 TX_DATA
23 TX_FSYNC
Allice Messtechnik GmbH
Gerätefunktionen
I 2 S Analyzer konfigurieren
Eingang (E) Beschreibung
Ausgang (A)
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
Masseanschluss
E Serial Clock Analyzer
E Frame Sync Analyzer
E Serial Data Analyzer
A Power Supply
A Power Supply
A Serial Data Generator
A Frame Sync Generator
335
