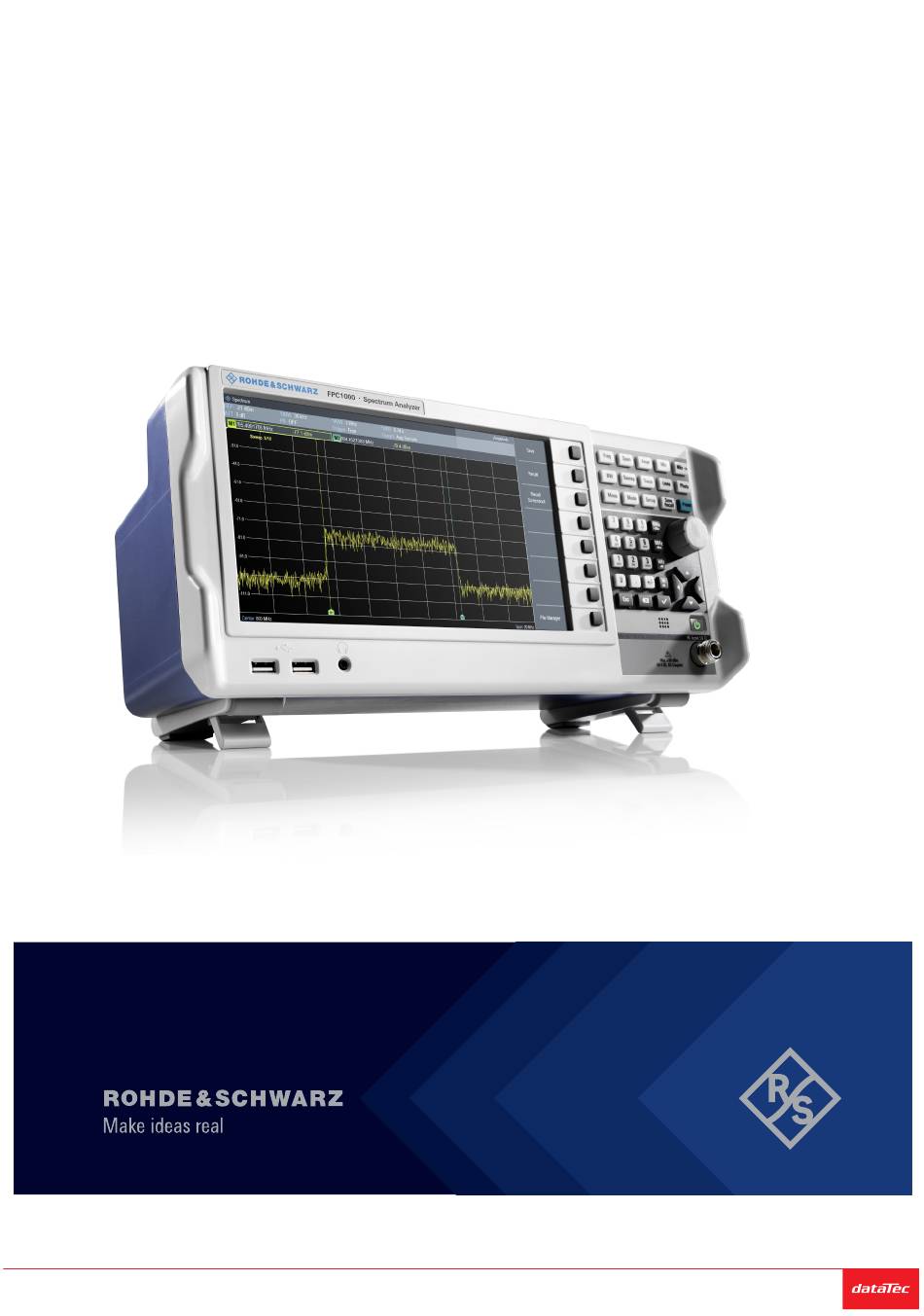

- Seite 1 ® R&S Spektrumanalysator Erste Schritte (=LØ92) 1328740902 Version 05 Distributed by: Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter +49 7121 / 51 50 50 oder über info@datatec.eu...
- Seite 2 In diesem Dokument werden folgende Produkte beschrieben: ● ® R&S FPC1000 (1328.6660K02) ● ® R&S FPC1500 (1328.6660K03) © 2021 Rohde & Schwarz GmbH & Co. KG Mühldorfstr. 15, 81671 München, Germany Phone: +49 89 41 29 - 0 E-mail: info@rohde-schwarz.com Internet: www.rohde-schwarz.com Änderungen vorbehalten –...
- Seite 3 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Sicherheitshinweise 1 Sicherheitsinformationen und gesetzliche Bestimmungen Die Produktdokumentation hilft Ihnen, das Produkt sicher und effizient einzusetzen. Folgen Sie den Anweisungen in diesem Abschnitt und in den folgenden Kapiteln. Bestimmungsgemäße Verwendung Das Produkt ist für die Entwicklung, Produktion und Prüfung elektronischer Bauteile und Geräte in Industrie-, Verwaltungs- und Laborumgebungen vorgesehen.
- Seite 4 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Sicherheitshinweise Wenden Sie sich an den Customer Support von Rohde & Schwarz unter http:// www.customersupport.rohde-schwarz.com. Produkt heben und tragen Das Maximalgewicht des Produkts ist im Datenblatt angegeben. Zum sicheren Bewe- gen des Produkts können Sie Hebezeuge oder Transportmittel verwenden, z. B. Hub- wagen und Gabelstapler.
- Seite 5 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Sicherheitshinweise Ergreifen Sie zu Ihrer Sicherheit folgende Maßnahmen: ● Stellen Sie vor dem Einschalten des Produkts sicher, dass die auf dem Produkt angegebene Spannung und Frequenz mit der verfügbaren Spannungsquelle über- einstimmen. Wenn sich das Netzteil nicht automatisch anpasst, stellen Sie den richtigen Wert ein und überprüfen Sie den Nennwert der Sicherung.
- Seite 6 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Gesetzliche Bestimmungen Heiße Oberfläche Nicht berühren. Gefahr von Hautverbrennungen. Feuergefahr. Schutzleiteranschluss Verbinden Sie diesen Anschluss mit einem geerdeten Außenleiter oder mit Schutzerde. Ein derartiger Anschluss schützt Sie bei einem elektrischen Störfall vor einem elektrischen Schlag. 1.2 Kennzeichnungen am R&S FPC Kennzeichnungen am Gehäuse enthalten Informationen zu: ●...
- Seite 7 ® Sicherheitsinformationen und gesetzliche Bestimmungen R&S Korea-Zertifizierung (KC) Klasse A Auf dem R&S FPC wird das Menü „Instrument Setup“ geöffnet. 2. Wählen Sie den Menüpunkt „Regulatory Information“ in der Kategorie „WiFi“ mit der Taste „Enter“ aus. Der R&S FPC zeigt die gesetzlichen Bestimmungen an, die das Gerät einhält. 1.5 Korea-Zertifizierung (KC) Klasse A 이...
- Seite 8 ® Übersicht über die Dokumentation R&S 2 Übersicht über die Dokumentation Dieser Abschnitt enthält eine Übersicht über die R&S FPC-Benutzerdokumentation. Sie finden sie auf der Produktseite unter: www.rohde-schwarz.com/manual/fpc Handbuch "Erste Schritte" Dieses Handbuch gibt eine Einführung zum R&S FPC und beschreibt die Inbetrieb- nahme und ersten Arbeitsschritte mit dem Produkt.
- Seite 9 ® Übersicht über die Dokumentation R&S Release Notes und Open Source Acknowledgment Die Release Notes führen neue Funktionen, Verbesserungen und bekannte Probleme der aktuellen Firmware-Version auf und beschreiben die Installation der Firmware. Das Open Source Acknowledgment-Dokument beinhaltet die wortgetreuen Lizenztexte der verwendeten Open-Source-Software.
- Seite 10 ® Inbetriebnahme R&S Betriebsort auswählen 3 Inbetriebnahme Hier finden Sie grundlegende Informationen zur erstmaligen Einrichtung des Geräts. ● Heben und Tragen....................10 ● Auspacken und Prüfen des Geräts................. 10 ● Betriebsort auswählen.....................10 ● R&S FPC aufstellen....................11 ● Hinweise zum Messaufbau..................
- Seite 11 ® Inbetriebnahme R&S R&S FPC aufstellen – Wohnbereichen – Bereichen, die direkt an ein Niederspannungs-Versorgungsnetz angeschlossen sind, das Wohngebäude versorgt ● Ein Gerät der Klasse A ist für den Betrieb in Industrieumgebungen vorgesehen. Es kann in Wohnbereichen aufgrund möglicher leitungsgebundener oder gestrahlter Störgrößen Funkstörungen verursachen.
- Seite 12 ® Inbetriebnahme R&S Hinweise zum Messaufbau R&S FPC in ein Gestell einbauen 1. Bereiten Sie den R&S FPC mithilfe eines Gestelleinbausatzes auf den Einbau in das Gestell vor. a) Bestellen Sie den Gestelleinbausatz für den R&S FPC (19"-Einschubsatz R&S ZZA-FPC1 Bestellnr. 1328.7080.02). b) Bringen Sie den Gestelleinbausatz an.
- Seite 13 ® Inbetriebnahme R&S Ein- und Ausschalten des R&S FPC Um elektromagnetische Störstrahlung während des Betriebs zu vermeiden: ● Verwenden Sie hochwertige geschirmte Kabel, z. B. doppelt geschirmte HF- und LAN-Kabel. ● Schließen Sie offene Kabelenden stets ab. ● Stellen Sie sicher, dass angeschlossene externe Geräte den EMV-Bestimmungen entsprechen.
- Seite 14 ® Inbetriebnahme R&S Ein- und Ausschalten des R&S FPC ● Die "Ein/Aus"-Taste leuchtet orange: R&S FPC ist im Standby (Hauptnetzschal- ter in Stellung "I"). ● Die "Ein/Aus"-Taste leuchtet grün: R&S FPC ist eingeschaltet und betriebsbe- reit. R&S FPC ausschalten ► Schalten Sie den Netzschalter an der Rückseite des R&S FPC aus (Stellung "O"). Das Gerät wird nicht mehr mit Strom versorgt.
- Seite 15 ® Geräteübersicht R&S Frontplatte 4 Geräteübersicht Der R&S FPC besitzt an der Frontplatte und an der Rückseite verschiedene Anschlüsse. 4.1 Frontplatte Bild 4-1: Frontplatte des R&S FPC USB-Anschlüsse (Typ A) Kopfhöreranschluss Softkeys Signalquellenausgang Funktionstasten und alphanumerisches Tastenfeld HF-Eingang Ein/Aus-Taste Ein/Aus-Taste Mit der Ein/Aus-Taste wird der R&S FPC eingeschaltet, wenn er an das Stromnetz angeschlossen ist.
- Seite 16 ® Geräteübersicht R&S Frontplatte Kopfhöreranschluss An diese Buchse können Sie Kopfhörer (oder externe Lautsprecher) mit einem Mini- klinkenstecker anschließen. Die Lautstärke kann über den Regler, der in die Firmware integriert ist, gesteuert wer- den. Details hierzu finden Sie im Bedienhandbuch. Werden Kopfhörer oder externe Lautsprecher angeschlossen, schaltet der R&S FPC den internen Lautsprecher automatisch aus.
- Seite 17 ® Geräteübersicht R&S Rückseite 4.2 Rückseite Bild 4-2: Rückseite des R&S FPC Trigger-Eingang / externe Referenz USB-Anschluss (Typ B) Stromversorgung Stromversorgung Der Netzanschluss und der Netzschalter befinden sich in einer Einheit auf der Rück- seite des Geräts. Der Netzschalter kennt die folgenden Zustände. ●...
- Seite 18 ® Geräteübersicht R&S Rückseite Über die LAN-Schnittstelle können Sie den R&S FPC zur Fernsteuerung, für Druck- ausgaben oder zur Datenübertragung an ein lokales Netzwerk anschließen. Aufgrund seiner Belegung eignet sich der RJ-45-Stecker für UTP/STP-Kabel mit verdrillten Dop- pelleitungen der Kategorie 5 in einer Sternkonfiguration (UTP ist die englische Abkür- zung für ungeschirmte Doppelleitungen, STP steht für geschirmte Doppelleitungen).
