R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

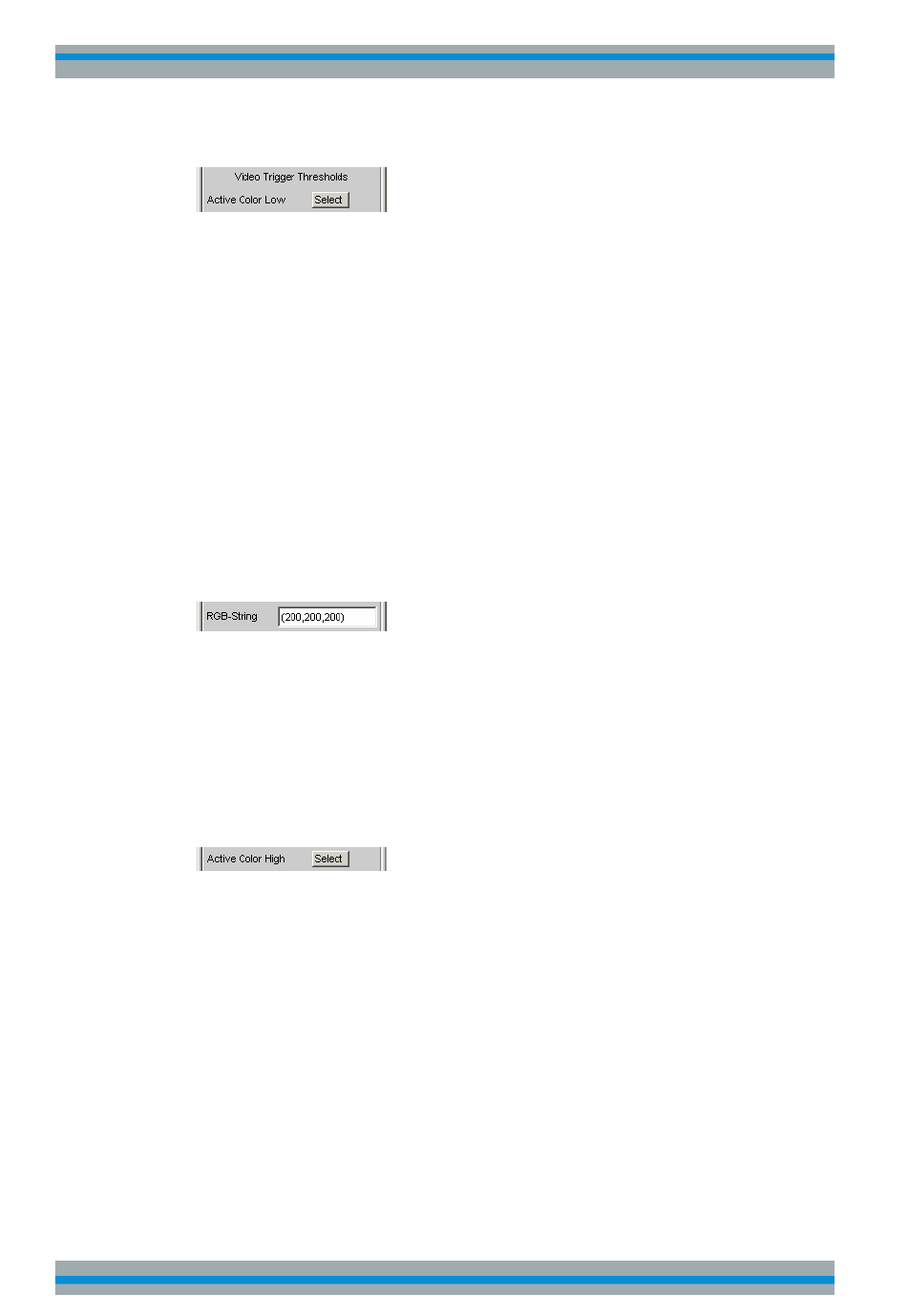

Active Color Low
Die beiden Schwellwerte "Active Color Low" und "Active Color High" definieren die
Bedingung des Videotriggers für die Lip Sync-Messung. Die Triggerbedingung gilt als
erfüllt, wenn die Einzelwerte der Farbkomponenten allesamt innerhalb der beiden
Grenzen liegen:
(Active_Color_Low.Red ≤ Color.Red ≤ Active_Color_High.Red)
(Active_Color_Low.Green ≤ Color.Green ≤ Active_Color_High.Green)
(Active_Color_Low.Blue ≤ Color.Blue ≤ Active_Color_High.Blue)
Die Farbe kann mittels Farbauswahl-Dialogbox konfiguriert werden. In der folgenden
Einstellzeile werden die Farben stets als Dezimaläquivalent von 12 Bit breiten Zahlen-
werten dargestellt. Bei einer geringeren Farbtiefe im Auswahlfeld "Color Depth" im
Config-Bereich des Generators werden die entsprechenden LSBs nicht übertragen
sondern zu 0 gesetzt. Anwendungsbeispiel siehe
mung der Threshold-Werte in der Analysator-Messfunktion Lip Sync"
RGB-String
Eingabemöglichkeit für "Active Color Low" in Textform.
Die Farbauswahl aus der obigen Farbauswahl-Dialogbox wird als RGB-String abgebil-
det und kann hier ggf. verändert werden. Abgebildet wird jeweils das Dezimaläquiva-
lent von 12 Bit breiten Zahlenwerten. Bei einer geringeren Farbtiefe im Auswahlfeld
"Color Depth" im Config-Bereich des Generators werden die entsprechenden LSBs
nicht übertragen sondern zu 0 gesetzt.
Fernsteuerbefehl:
SENSe<n1>:LIPSync:COLor:THReshold:LOW:STRing
Active Color High
Die beiden Schwellwerte "Active Color Low" und "Active Color High" definieren die
Bedingung des Videotriggers für die Lip Sync-Messung. Die Triggerbedingung gilt als
erfüllt, wenn die Einzelwerte der Farbkomponenten allesamt innerhalb der beiden
Grenzen liegen:
(Active_Color_Low.Red ≤ Color.Red ≤ Active_Color_High.Red)
(Active_Color_Low.Green ≤ Color.Green ≤ Active_Color_High.Green)
(Active_Color_Low.Blue ≤ Color.Blue ≤ Active_Color_High.Blue)
Die Farbe kann mittels Farbauswahl-Dialogbox konfiguriert werden. In der folgenden
Einstellzeile werden die Farben stets als Dezimaläquivalent von 12 Bit breiten Zahlen-
werten dargestellt. Bei einer geringeren Farbtiefe im Auswahlfeld "Color Depth" im
Config-Bereich des Generators werden die entsprechenden LSBs nicht übertragen,
sondern zu 0 gesetzt
("Anwendungsbeispiel zur Bestimmung der Threshold-Werte in
der Analysator-Messfunktion Lip Sync"
Allice Messtechnik GmbH
"Anwendungsbeispiel zur Bestim-
auf Seite 785
auf Seite 460).
Gerätefunktionen
Lip Sync-Analyse
auf Seite 460
