R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

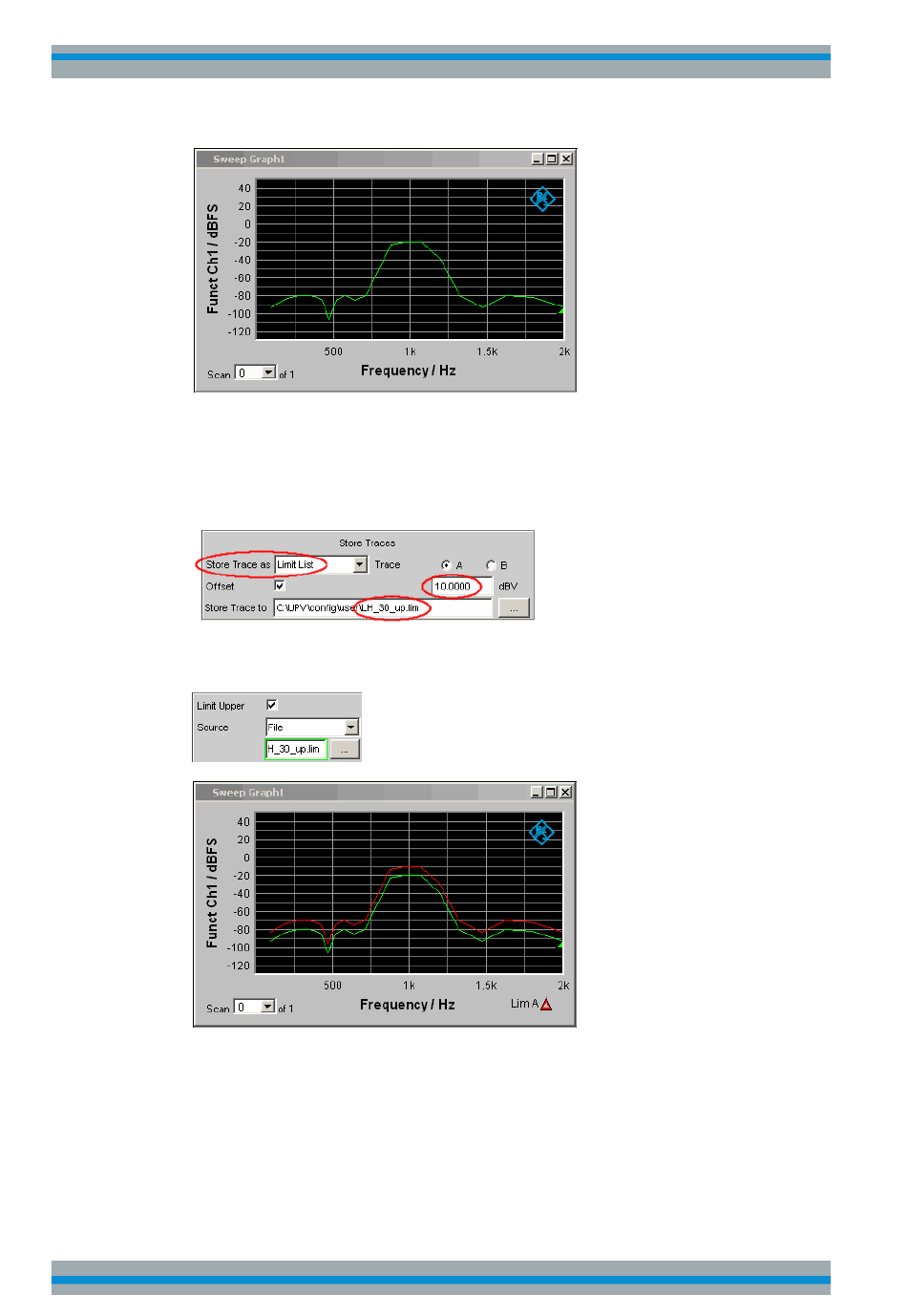

Aus dieser Messwertreihe wird mittels "Store Trace as" Limit List eine Grenzwert-Datei
mit 30 X/Y-Wertepaaren erzeugt und unter LH_30_up.lim abgespeichert. Die Y-Werte
der Grenzwertkurve sind mit einem additiven Versatz von 10 dBV versehen, so dass
sich eine gegenüber der Messwertreihe um 10 dBV parallelverschobene Grenzwert-
kurve ergibt.
Wird die Grenzwertkurve unter Limit Upper geladen, so ist die Parallelverschiebung
nach oben zu erkennen.
Als obere Grenze eines Toleranzschlauches ist die von einer Messwertreihe gewon-
nene Grenzwertkurve jedoch noch ungeeignet, denn links und rechts des Durchlassbe-
reiches des abgebildeten Bandpasses sollten horizontale Geraden erscheinen. Dies
macht eine Modifikation der Grenzwert-Datei notwendig.
Zu diesem Zweck wird die Datei mit dem Namen LH_30_up.lim in einen ASCII-Edi-
tor geladen, wie z.B. den Windows Editor, der unter Zubehör auf jedem Windows
Allice Messtechnik GmbH
Gerätefunktionen
Editieren
641
