R&S
UPP
Bedienhandbuch 1411.1055.31 ─ 09

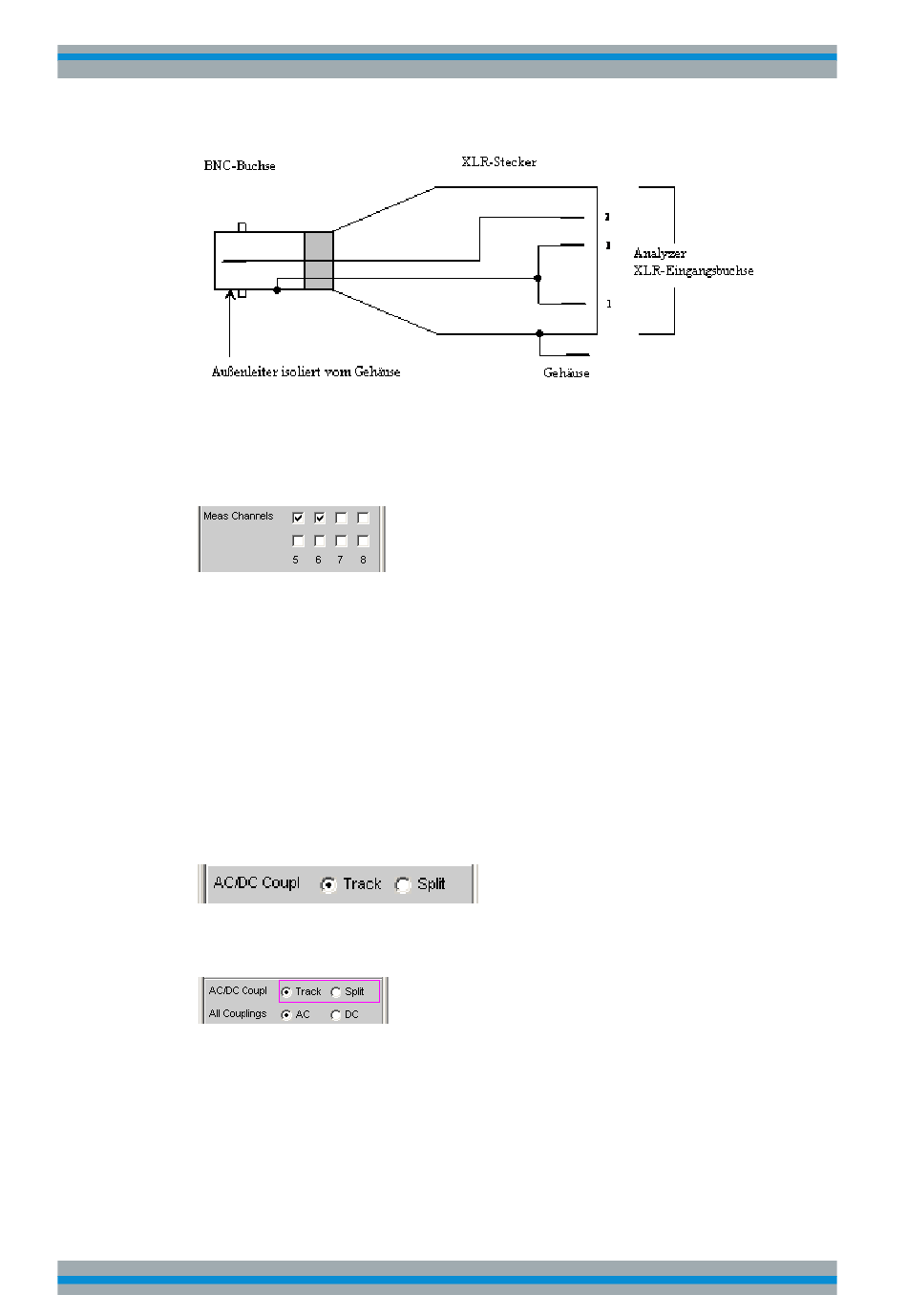

Bild 5-7: XLR/BNC-Adapter R&S UP-Z1M
Meas Channels
Auswahl der aktiven Eingänge.
Die Auswahl der aktiven Messkanäle geschieht durch Anhaken des/der gewünschten
Kanäle. Alle Kanäle haben differentielle Eingänge. Ausgeschaltete Kanäle haben
immer eine Eingangsimpedanz von 200 kΩ und befinden sich immer im unemp-
findlichsten Bereich (50 V).
Fernsteuerbefehl:
INPut<n1>:MCHannels<n2>
AC/DC Coupling
Wahl der Eingangskopplung.
Es kann zwischen AC- und DC-Kopplung gewählt werden. Die Wahl der Kopplung
kann für alle Kanäle gemeinsam (Track) oder getrennt voneinander (Split) vorgenom-
men werden.
"Track-Mode:"
Wird in der obigen Bedienzeile Track gewählt, so ist folgende Bedienzeile zu sehen:
Der Bezugskanal für die Funktion Track ist immer der Referenzkanal. Die Kopplung
der inaktiven Kanäle ändert sich nicht.
"Split-Mode:"
Wurde Split eingestellt, so ist die Kopplung für jeden Kanal einzeln wählbar:
Allice Messtechnik GmbH
Analogen Analyzer konfigurieren
auf Seite 740
Gerätefunktionen
317
